Заўвага. Гл. таксама Раздзел Прывад ГРМ - агульная інфармацыя, абслугоўванне кампанентаў

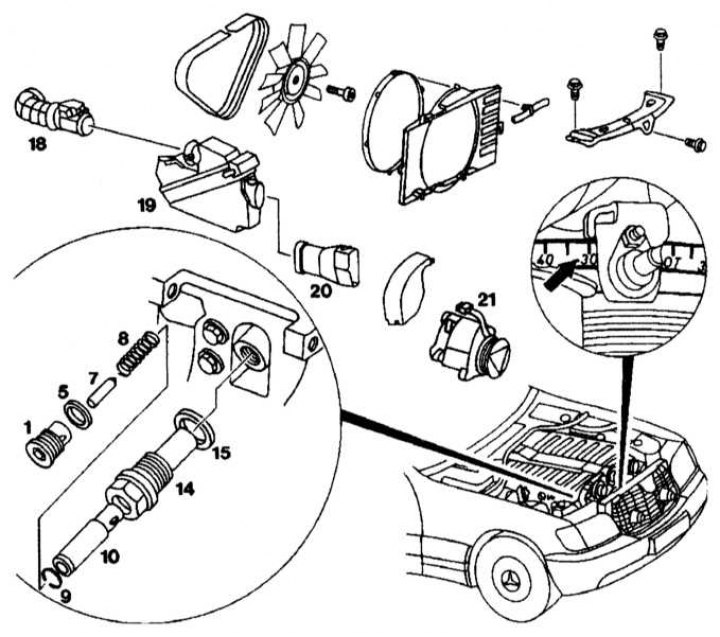

Дэталі ўстаноўкі нацягвальніка ланцуга прывада ГРМ
1 - Корак; 5, 15 - Ушчыльняльныя кольцы; 7 - Палец; 8 - Спружына; 9 - Спружыннае кольца; 10 - Упарты ніт; 14 - Корпус нацягвальніка; 18, 20 - Паветраводы; 19 - Паветраны фільтр; 21 - Паветраная помпа
Канструкцыя нацягвальніка ланцуга прывада ГРМ
1 - Корак; 2, 11 - Шарыкі; 3, 12 - Націскныя спружыны; 4 - Накіроўвалая шарыка; 5, 15 - Алюмініевыя ўшчыльняльныя кольцы; 7 - Палец; 8 - Упартая спружына; 9 - Абмежавальная спружына; 10 - Упарты ніт; 13 - Упартая дэталь; 14 - Корпус нацягвальніка; 16 - Вечка ланцуга прывада ГРМ; 17 - Алейны канал
Зняцце
1. Усталюйце поршань першага цыліндру ў становішча 30°пасля ВМТ. 2. Прыслабце корак (1) прыкладна на адно абарачэнне.
3. Адкруціце нацягвальнік у зборы.

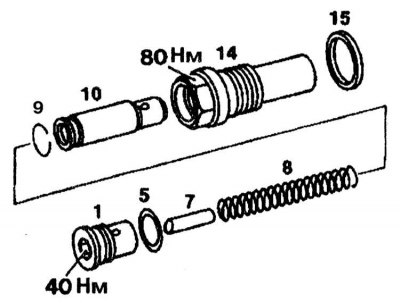

4. Зніміце корак (1) з ушчыльняльным кольцам (5). Адкруціце ўпарты ніт (10) разам з абмежавальнай спружынай (9) ва ўпартым напрамку. Пратрыце ўсе элементы.
Ўстаноўка
1. Укруціце корпус нацягвальніка (14) з новым ушчыльняльным кольцам (15) і зацягніце яго момантам 50 Нм.
2. Замацуйце ўшчыльняльнае кольца (15) герметыкам у корпусе нацягвальніка (14) так, каб яно было цэнтраванае. Зацягніце корпус нацягвальніка момантам 80 Нм.

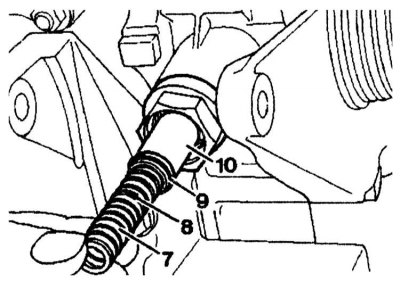

3. Устаўце ўпарты ніт (10) у корпус нацягвальніка разам з абмежавальнай (9) і націскны (8) спружынамі і пальцам (7).
4. Укруціце корак (1) у корпус нацягвальніка (14) з новым ушчыльняльным кольцам (5) і зацягніце яе момантам 40 Нм.
