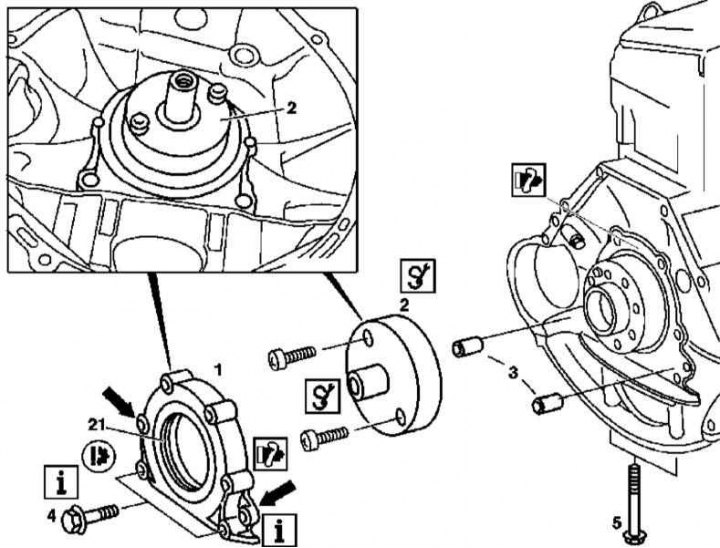

Дэталі ўстаноўкі кантавой крышкі рухавіка серыі 111
1. Дэталі ўстаноўкі кантавой крышкі рухавіка серыі 111 паказаны на ілюстрацыі, да якой адносяцца ўсе сустракаемыя ў тэксце спасылкі.
2. Зніміце трансмісію (гл. Главу Ручная каробка пераключэння перадач ці Аўтаматычная трансмісія).
3. На мадэлях з РКПП зніміце зборку счаплення (гл. Главу Трансмісійная лінія).
4. Зніміце махавік/прывадны дыск (гл. Раздзел Зняцце і ўстаноўка махавік / прываднага дыска).
5. Агледзіце рухавік на наяўнасць прыкмет уцечак, у выпадку неабходнасці здзейсніце замену задняга сальніка каленчатага вала (гл. ніжэй).
6. Вывярніце крапежныя балты (4 і 5).
7. Падчапіўшы за паказаныя стрэлкамі выступы, аддзеліце кантавое вечка (1) ад рухавіка.
8. Вывучыце стан сальніка (21), у выпадку неабходнасці здзейсніце яго замену (гл. ніжэй).
9. Устаноўка праводзіцца ў зваротным парадку.
Замена сальніка

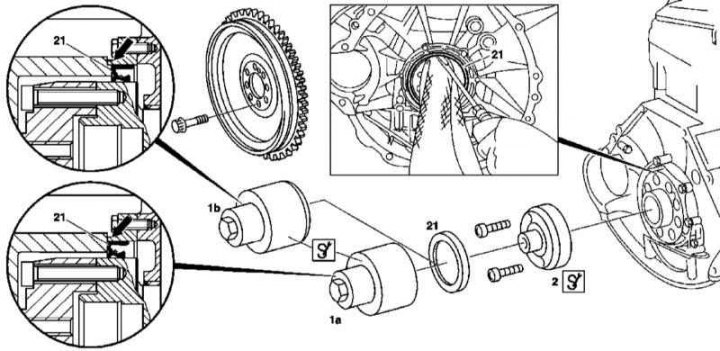

Дэталі ўстаноўкі задняга сальніка каленчатага вала рухавіка серыі 111
1а - Спецыяльная ўстаўка; 1b - Спецыяльная ўстаўка; 2 - Спецыяльная ўстаўка; 21 - Сальнік
1. Дэталі ўстаноўкі задняга сальніка каленчатага вала рухавіка серыі 111 паказаны на ілюстрацыі, да якой адносяцца ўсе сустракаемыя ў тэксце спасылкі.
2. Зніміце кантавое вечка рухавіка (гл. вышэй).
3. Падчапіўшы адвёрткай, выміце задні сальнік (21).
4. Запрасуйце новы сальнік у НОВУЮ кантавое вечка з задняга боку апошняй.
5. Дзейнічаючы ў парадку, зваротным парадку дэмантажу, усталюеце на месца знятыя кампаненты.
М112/113
Кантавая крышка
Дэталі ўстаноўкі кантавой крышкі рухавікоў серый 112 і 113
1 - Кантавая крышка; 2 - Накіроўвалыя штыфты; 3 - Сальнік каленчатага вала
1. Дэталі ўстаноўкі кантавой крышкі рухавікоў серый 112 і 113 паказаны на ілюстрацыі, да якой адносяцца ўсе сустракаемыя ў тэксце спасылкі.
2. Зніміце трансмісію (гл. Главу Аўтаматычная трансмісія).
3. Зніміце прывадны дыск (гл. Раздзел Зняцце і ўстаноўка махавік / прываднага дыска).
4. Вывярніце крапежныя балты і зніміце кантавое вечка (1), акуратна падчапіўшы яе ў паказаных стрэлкамі месцах.
5. Вывучыце стан сальніка (3), у выпадку неабходнасці заменіце вечка ў зборы з сальнікам.
6. Устаноўка праводзіцца ў зваротным парадку.
Замена сальніка
Дэталі ўстаноўкі задняга сальніка каленчатага вала рухавікоў серый 112 і 113
1 - Кантавая крышка; 2 - Сальнік; 3 - Прывадны дыск; 4 - Шайба; 5 - Ніты мацавання махавік
1. Дэталі ўстаноўкі задняга сальніка каленчатага вала рухавікоў серый 112 і 113 паказаны на ілюстрацыі.
2. Сальнік выманні з кантавой крышкі не падлягае і замяняецца ў зборы з апошняй (гл. вышэй).
