Дэталі ўстаноўкі вадзяной помпы рухавіка серыі 111

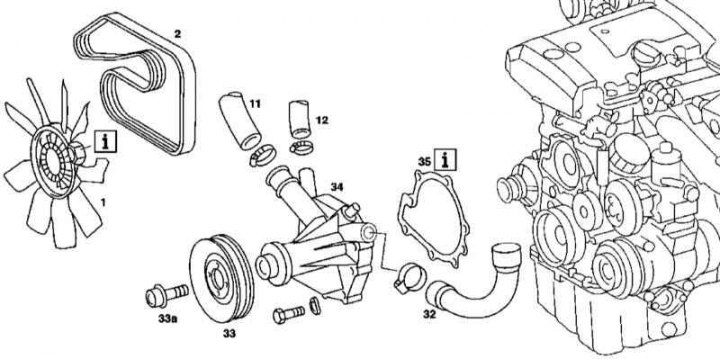

1. Дэталі ўстаноўкі вадзяной помпы рухавіка серыі 111 паказаны на ілюстрацыі, да якой адносяцца ўсе сустракаемыя ў тэксце спасылкі.
2. Зніміце зборку вентылятара сістэмы астуджэння з вязкаснай муфтай (гл. Раздзел Зняцце і ўстаноўка зборкі вентылятара сістэмы астуджэння).
3. Апаражніце сістэму астуджэння (гл. Главу Праверка сістэмы астуджэння і марозаўстойлівасці астуджальнай вадкасці, замена вадкасці).
4. Адлучыце шлангі ахаладжальнага гасцінца (11, 12 і 13).
5. Адпусціце камбінаваныя, абсталяваныя шайбамі балты (33а) мацавання шківа (33) прываднага рамяня.
6. Зніміце рамень прывада дапаможных агрэгатаў (2)
7. Зніміце шкіў (33).
8. Вывярніце крапежныя балты і зніміце зборку вадзяной помпы (34) з рухавіка.
9. Старанна зачысціце спалучаныя паверхні і прыгатуйце новую ўшчыльняльную пракладку (35).
10. Устаноўка праводзіцца ў зваротным парадку.
11. У заключэнне праверце сістэму астуджэння на наяўнасць прыкмет развіцця ўцечак.
М112/113
Дэталі ўстаноўкі вадзяной помпы рухавікоў серый 112 і 113

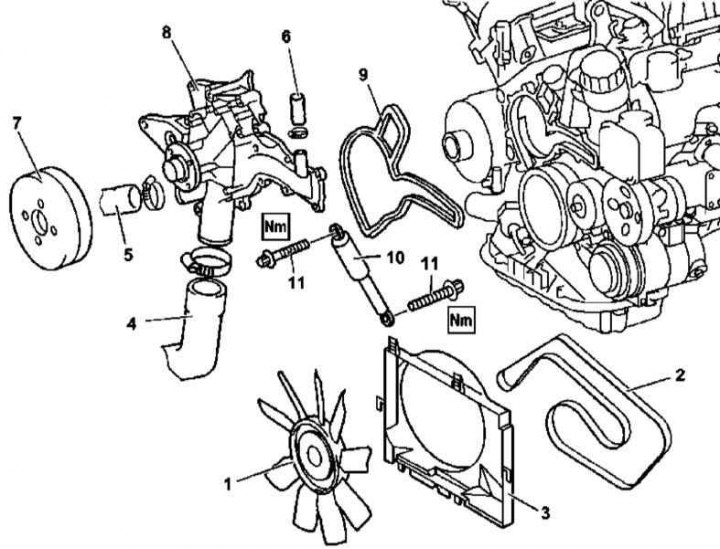

1 - Зборка крыльчатки з глейкасны муфтай; 10 - Вібрацыйны дэмпфер (на разгляданых мадэлях не выкарыстоўваецца); 11 - Ніты
1. Дэталі ўстаноўкі вадзяной помпы рухавікоў серый 112 і 113 паказаны на ілюстрацыі, да якой адносяцца ўсе сустракаемыя ў тэксце спасылкі.
2. Зніміце панэль аздаблення рухавіка/паветраачышчальнік.
3. Зніміце вентылятарную зборку (гл. Раздзел Зняцце і ўстаноўка зборкі вентылятара сістэмы астуджэння).
4. Адлучыўшы ніжні шланг ахаладжальнага гасцінца ад радыятара або вадзяной помпы, зліце з радыятара астуджальную вадкасць.
5. Зніміце рамень прывада дапаможных агрэгатаў (2).
6. Зніміце нацягвальнік рамяня прывада дапаможных агрэгатаў (гл. Главу Рухавік).
7. Зніміце шлангі ахаладжальнага гасцінца (4 і 5).
8. Адлучыце шланг (6) ад вадкаснага цеплаабменніка сістэмы змазкі рухавіка.
9. Зніміце шкіў прывада вадзяной помпы (7).
10. Вывярніце крапежныя балты і зніміце помпавую зборку (8).
11. Усталёўка вырабляецца ў зваротным парадку, - не забудзьцеся замяніць ушчыльняльную пракладку (9).
Дызельныя мадэлі
М612
Дэталі ўстаноўкі вадзяной помпы рухавіка серыі 612

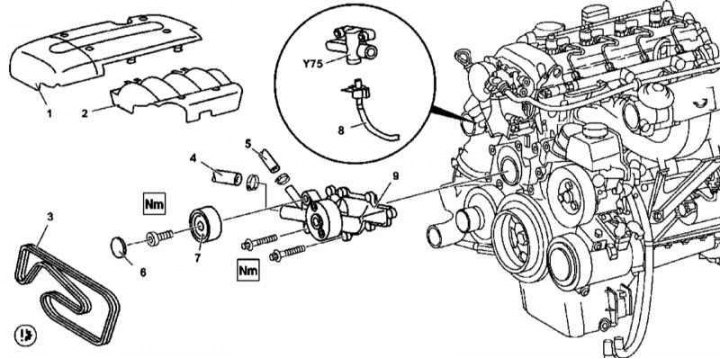

1. Дэталі ўстаноўкі вадзяной помпы рухавіка серыі 612 паказаны на ілюстрацыі, да якой адносяцца ўсе сустракаемыя ў тэксце спасылкі.
2. Апаражніце сістэму астуджэння (гл. Главу Праверка сістэмы астуджэння і марозаўстойлівасці астуджальнай вадкасці, замена вадкасці).
3. Зніміце аздобныя панэлі (1 і 2).
4. Зніміце вентылятарную зборку (гл. Раздзел Зняцце і ўстаноўка зборкі вентылятара сістэмы астуджэння).
5. Зніміце рамень прывада дапаможных агрэгатаў (3).
6. Зніміце шлангі ахаладжальнага гасцінца (4 і 5).
7. Паддзеў, зніміце вечка (6) накіроўваючага роліка (7).
8. Зніміце накіроўвалы ролік (7).
9. Адлучыце паліўную лінію (8) ад запорнага клапана (Y75).
10. Вывярніце крапежныя балты і зніміце зборку вадзяной помпы (9).
11. Старанна зачысціце спалучаныя паверхні і прыгатуйце новую ўшчыльняльную пракладку.
12. Устаноўка праводзіцца ў зваротным парадку.
13. У заключэнне праверце сістэму астуджэння на наяўнасць прыкмет развіцця ўцечак.
М628
Дэталі ўстаноўкі вадзяной помпы рухавіка серыі 628

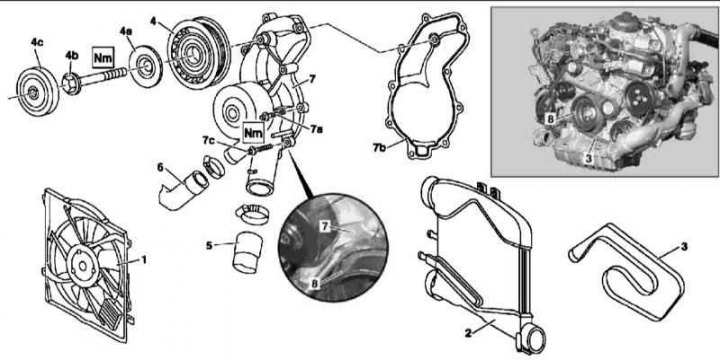

1 - Вентылятарная зборка; 2 - Ахаладжальнік паветра наддува (на разгляданых мадэлях не ўстанаўліваецца); 3 - Рамень прывада дапаможных агрэгатаў; 4 - Накіроўвалы ролік; 4а - Шайба; 4b - Болт; 4с - Вечка; 5, 6 - Шлангі ахаладжальнага гасцінца; 7 - Вадзяны помпа; 7а - Вінт; 7b - Ушчыльняльная пракладка; 7с - Болт; 8 - Дэмпфер крутильных ваганняў/шкіў прываднага рамяня
1. Дэталі ўстаноўкі вадзяной помпы рухавіка серыі 628 паказаны на ілюстрацыі, да якой адносяцца ўсе сустракаемыя ў тэксце спасылкі.
2. Апаражніце сістэму астуджэння (гл. Главу Праверка сістэмы астуджэння і марозаўстойлівасці астуджальнай вадкасці, замена вадкасці).
3. Зніміце вентылятарную зборку (1).
4. Зніміце абводны рукаў гасцінца наддува паветра.
5. Зніміце накіроўвалую трубку маца вымярэння рухальнага алею.
6. Зніміце рамень прывада дапаможных агрэгатаў.
7. Зніміце накіроўвалы ролік (4).
8. Адлучыце ад вадзяной помпы (7) шлангі ахаладжальнага гасцінца (5 і 6).
9. Вывярніце крапежныя шрубы і зніміце помпавую зборку.
Заўвага. З мэтай забеспячэння доступу да крапяжу (7с) праз праём у шківе правярніце якая адпавядае выявай каленчаты вал у кірунку звычайнага кручэння.
10. Усталёўка вырабляецца ў зваротным парадку, - не забудзьцеся замяніць ушчыльняльную пракладку помпы.
11. У заключэнне праверце сістэму астуджэння на наяўнасць прыкмет развіцця ўцечак.
