Паветраачышчальнік і паветраны фільтр

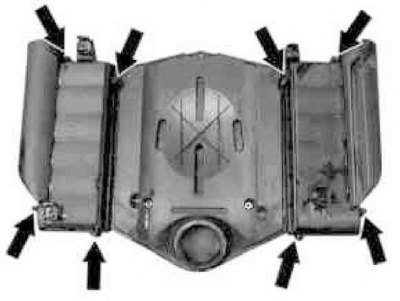

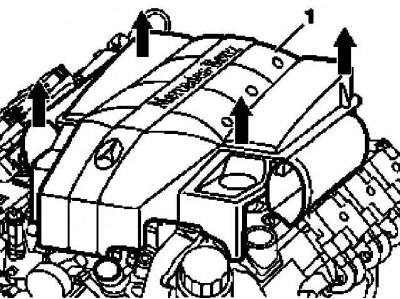

Зняцце вечка сілавога агрэгата з убудаваным паветраачышчальнікам | Дэталі ўстаноўкі фільтруе элемента паветраачышчальніка |
1. Пацягнуўшы ўверх, зніміце вечка сілавога агрэгата з убудаваным паветраачышчальнікам (1).
2. Выміце з-пад крышкі які фільтруе элемент і ўсталюеце замест яго зменны.
3. Усталюйце на месца вечка (1).
Зборка паветразаборніка з датчыкам вымярэння масы паветра (MAF)

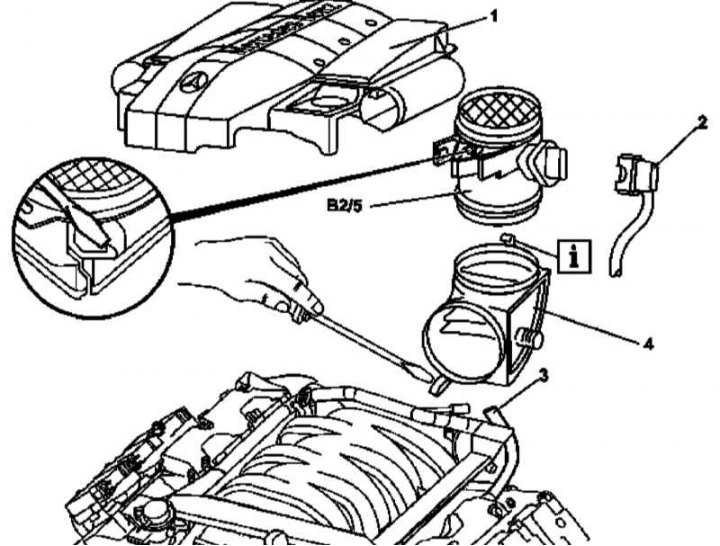

Дэталі ўстаноўкі зборкі паветразаборніка з датчыкам MAF
1 — Вечка сілавога агрэгата з убудаваным паветраачышчальнікам
2 — Раз'ём электраправодкі датчыка MAF
3 — Лінія вентыляцыі картэра
4 — Паветразаборнік
В2/5 - Датчык MAF
1. Зніміце вечка сілавога агрэгата з убудаваным паветраачышчальнікам (1).
2. Адлучыце электраправодку (2) ад датчыка MAF (В2/5).
3. Адлучыце лінію вентыляцыі картэра (3).
4. Вызваліце лінію вентыляцыі картэра справа ад датчыка MAF (В2/5).
5. Пры дапамозе адвёрткі адпусціце фіксатар мацавання датчыка MAF (В2/5).
6. Адцісніце ўніз фіксатар на электронным актыватары дросельнай засланкі і зніміце паветразаборнік (4) у зборы з датчыкам MAF (В2/5).
7. Адлучыце зборку датчыка (В2/5) ад паветразаборніка (4).
8. Устаноўка праводзіцца ў зваротным парадку.
Впускны трубаправод

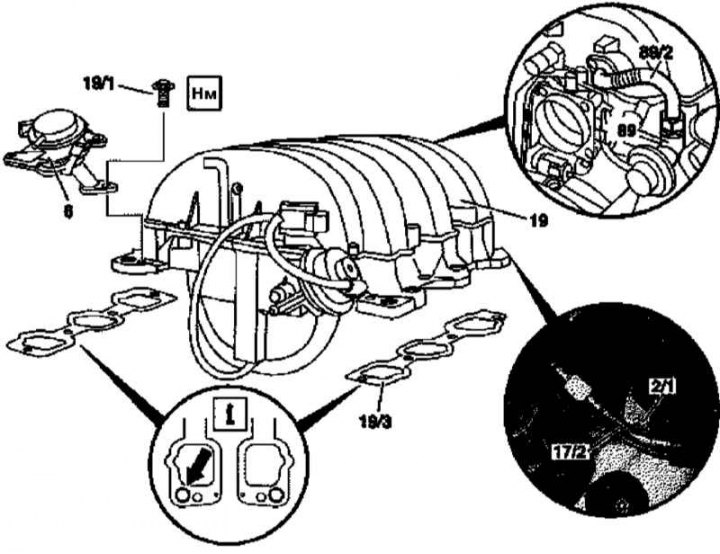

Дэталі ўстаноўкі впускнога трубаправода
6 - Камбінаваны клапан; 19 - Впускны трубаправод; 19/1 - Ніты; 19/3 - Ушчыльняльныя пракладкі; 89 - Клапан EGR; 89/2 - Лінія EGR; Стрэлка - Адтуліна пад камбінаваны клапан

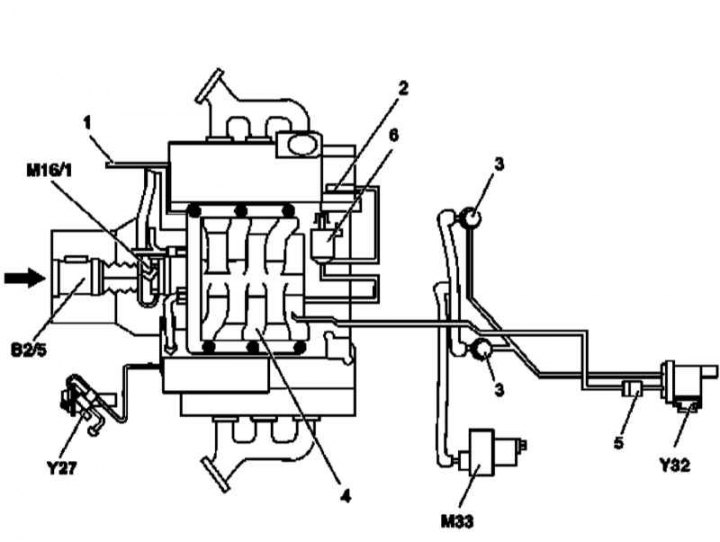

Схема падлучэння впускнога трубаправода
1 - Другасны вакуум; 2 - Вакуумны блок кіравальнай засланкі; 3 - Паветраны інжэктар камбінаванага клапана; 4 - Впускны трубаправод; 5 - Кантрольны клапан; 6 - Кіравальная засланка клапана-перамыкача; В2/5 - Датчык MAF; М16/1 - Электронны актыватар дросельнай засланкі; М33 - Электрычная паветраная помпа; Y27 - Клапан-перамыкач EGR; Y32 - Клапан-перамыкач паветранай помпы
1. Зніміце зборку паветразаборніка з датчыкам MAF (гл. вышэй).
2. Зніміце паліваразмеркавальную магістраль з інжэктарамі (гл. Раздзел Зняцце і ўстаноўка паліўнай размеркавальнай магістралі і інжэктараў).
3. Адлучыце адпаведную электраправодку.
4. Аддайце накідную гайку мацавання вентыляцыйнай лініі (89/2) да клапана EGR (89), - для прадухілення проворачивания штуцэра ўтрымлівайце яго другім ключом.
5. Вывярніце крапежныя балты (19/1) і зніміце камбінаваны клапан (6).
6. Зніміце зборку впускнога трубаправода (19), - адразу ж закаркуйце впускные парты рухавіка неворсящейся рыззём.
7. Зніміце ўшчыльняльныя пракладкі (19/3), - Пракладкі падлягаюць замене ў абавязковым парадку.
8. Устаноўка праводзіцца ў зваротным парадку. Новыя пракладкі спачатку фіксуюцца шпількамі (прасочыце за правільнасцю размяшчэння пракладак), якія затым выварочваюцца непасрэдна перад усталёўкай трубаправода.
Электронны актыватар прывада дросельнай засланкі
Дэталі ўстаноўкі электроннага актыватара прывада дросельнай засланкі
1/2 - Лінія вентыляцыі картэра; 8/1 - Ніты; 8/2 - Ушчыльняльнае кольца; 19 - Впускны трубаправод; М16/6 - Электронны актыватар дросельнай засланкі; Стрэлка - Раздым
1. Зніміце вечка сілавога агрэгата з уманціраваным у яе паветраачышчальнікам (гл. вышэй).
2. Зніміце зборку паветразаборніка з датчыкам MAF (гл. вышэй).
3. Адлучыце ад впускнога трубаправода (19) лінію вентыляцыі картэра (1/2).
4. Адлучыце электраправодку (стрэлка).
5. Вывярніце крапежныя балты (8/1) і зніміце актыватар дросельнай засланкі (М16/1), - прыгатуйце зменнае ўшчыльняльнае кольца (8/2).
6. Устаноўка праводзіцца ў зваротным парадку.
Рэзанатарная камера з вадазборнікам

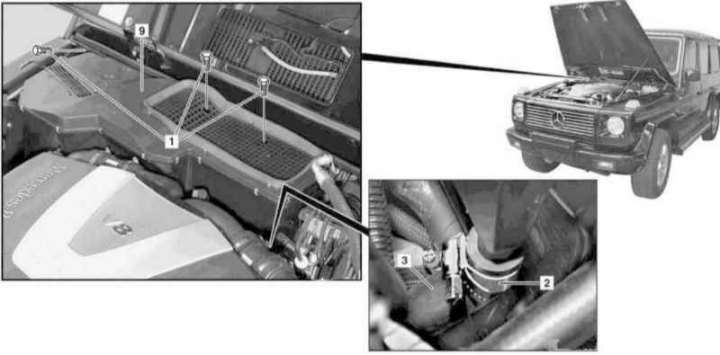

Дэталі ўстаноўкі рэзанатарнай камеры ўпускнога паветранага тракта і вадазборнік (усе мадэлі) (1 з 2)
1 - Ніты; 2 - Крапежны хамут; 3 - Дрэнажны шланг; 9 - Рэзанатарная камера з вадазборнікам

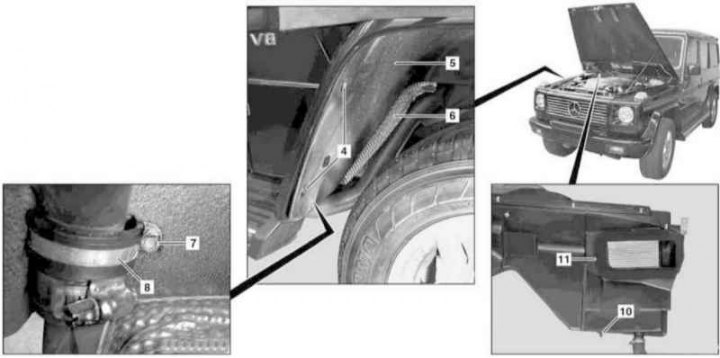

Дэталі ўстаноўкі рэзанатарнай камеры ўпускнога паветранага тракта і вадазборнік (усе мадэлі) (2 з 2)
4 - Шрубы; 5 - Локер; 6 - Тэрмаахоўны экран; 7 - Гайка; 8 - Крапежны хамут; 10 - Болт; 11 - ушчыльняльная пракладка
1. Адкрыйце капот.
2. Вывярніце тры крапежныя ніты (1).
3. Адпусціце крапежны хамут (2) і зніміце дрэнажны шланг (3), - з мэтай забеспячэння доступу зніміце локер (5) абароны колавай аркі (гл. Главу Кузаў).
4. Аддайце гайку (7) і зніміце хамут (8).
5. Зніміце зборку рэзанатарнай камеры з водазборнікам (9), - прасочыце, каб дрэнажны шланг быў павернуты ўверх.
6. Праверце стан ушчыльняльнай пракладкі (11), у выпадку неабходнасці зрабіце яе замену.
7. Устаноўка праводзіцца ў зваротным парадку. Перад укручваннем ніт (10) варта злёгку вышмараваць, - прасочыце за правільнасцю пасадкі ніта ў накіроўвалай.
