Мадэлі 463.323 (М612)

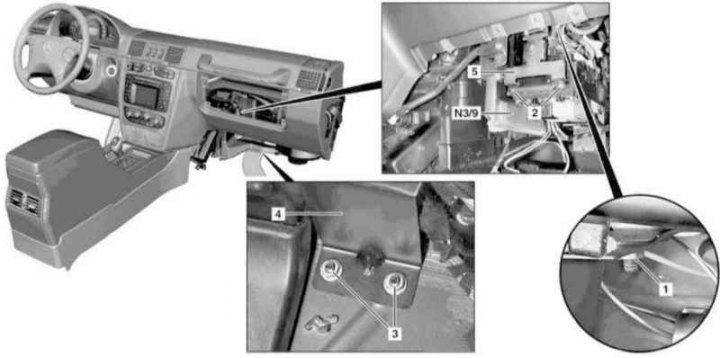

Дэталі ўстаноўкі модуля кіравання CDI на мадэлях 463.323 (М612) (1 з 2)
1, 3 - Гайкі; 2 - Вінт; 4 - Апорны кранштэйны; 5 - Раз'ём; N3/9 - Модуль кіравання CDI

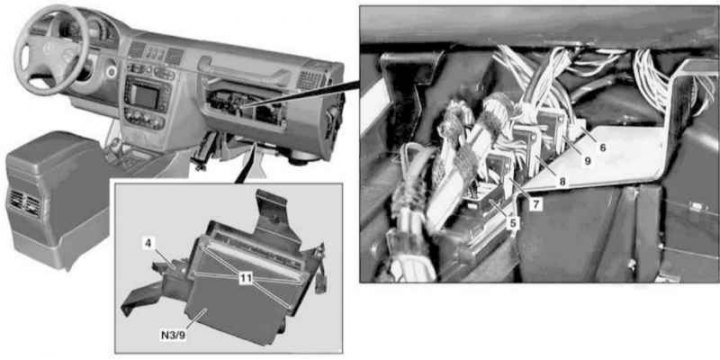

Дэталі ўстаноўкі модуля кіравання CDI на мадэлях 463.323 (М612) (2 з 2)
6, 7, 8, 9 — Раздымы
11 — Вінт
1. На мадэлях адпаведнай камплектацыі (код ЕТ2) актывуйце сэрвісны рэжым сістэмы аварыйнага выкліку TELE AID (гл. Раздзел Актывацыя/дэактывацыя сэрвіснага рэжыму сістэмы аварыйнага выкліку TELE AID).
2. Уключыце дапаможны акумулятар і падлучыце яго да штатнай батарэі, затым адлучыце ад апошняй адмоўны провад і заізалюйце полюсную клему. Калі батарэя знята з аўтамабіля, адлучыце ад яе таксама дадатны провад.

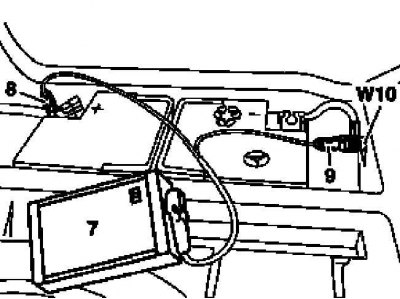

7 - Дапаможны акумулятар
8 — Клема станоўчага провада модуля
9 — Клема адмоўнага провада модуля
W10 - Зазямленне батарэі
3. Зніміце панэль дывановага пакрыцця ў правай пярэдняй нажной студні.
4. Не адлучаючы электраправодку, дэмантуйце пярэдні модуль успрымання і актывацыі сігналу (SAM) (гл. Главу Бартавое электраабсталяванне).
5. Аддайце гайку (1).
6. Папярэдне вывярнуўшы шрубы (2), зніміце кранштэйны (5).
7. Аддайце гайкі (3) і разлучыце раздымы (5, 6, 7, 8 і 9), - не забывайце адпускаць фіксатары, дзе яны прадугледжаны.
8. Падаўшы ўніз і назад, зніміце з панэлі прыбораў модуль кіравання CDI (N3/9).
9. Вывярніце балты (11) і аддзеліце модуль ад апорнага кранштэйна (4).
10. Устаноўка ажыццяўляецца ў зваротным парадку, - пры адпаведнай камплектацыі (код ЕТ2) дэактывуйце сэрвісны рэжым сістэмы TELE AID (гл. Раздзел Актывацыя/дэактывацыя сэрвіснага рэжыму сістэмы аварыйнага выкліку TELE AID).
11. У заключэнне здзейсніце счытванне кодаў DTC і ачыстку памяці сістэмы бартавой самодіагностікі (гл. Главу Сістэмы электраабсталявання рухавіка).
Мадэлі 463.333 (М628)

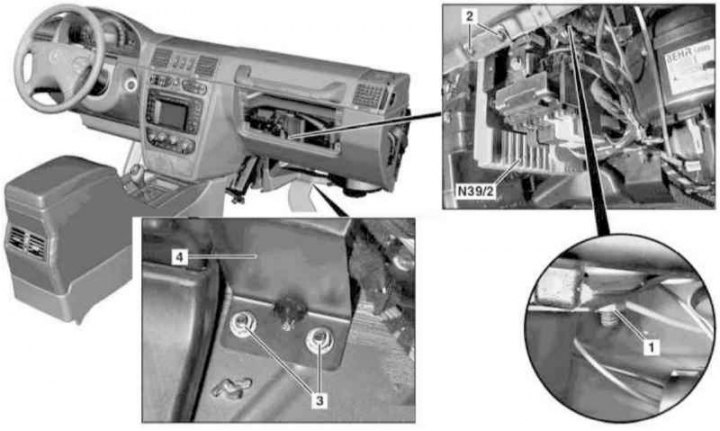

Дэталі ўстаноўкі модуля кіравання CDI на мадэлях 463.333 (M628) (1 з 2)
1, 3 — Гайкі
2 — Вінт
4 — Апорны кранштэйн
N3/9 - Модуль кіравання CDI
Дэталі ўстаноўкі модуля кіравання CDI на мадэлях 463.333 (M628) (2 з 2)
5, 6, 7, 8, 9,10
11 — Вінт
1. На мадэлях адпаведнай камплектацыі (код ЕТ2) актывуйце сэрвісны рэжым сістэмы аварыйнага выкліку TELE AID (гл. Раздзел Актывацыя/дэактывацыя сэрвіснага рэжыму сістэмы аварыйнага выкліку TELE AID).
2. Уключыце дапаможны акумулятар і падлучыце яго да штатнай батарэі, затым адлучыце ад апошняй адмоўны провад і заізалюйце полюсную клему. Калі батарэя знята з аўтамабіля, адлучыце ад яе таксама дадатны провад.
7 - Дапаможны акумулятар
8 — Клема станоўчага провада модуля
9 — Клема адмоўнага провада модуля
W10 - Зазямленне батарэі
3. Зніміце панэль дывановага пакрыцця ў правай пярэдняй нажной студні.
4. Не адлучаючы электраправодку, дэмантуйце пярэдні модуль успрымання і актывацыі сігналу (SAM) (гл. Главу Бартавое электраабсталяванне).
Заўвага. Модуль SAM здымаецца ў зборы з мантажным блокам засцерагальнікаў/рэле.
5. Аддайце гайку (1).
6. Вывярніце шрубы (2).
7. Аддайце гайкі (3).
8. Разлучыце раздымы (5, 6, 7, 8, 9 і 10), - не забывайце адпускаць фіксатары, дзе яны прадугледжаны.
9. Падаўшы ўніз і назад, зніміце з панэлі прыбораў модуль кіравання CDI (N39/2).
10. Вывярніце балты (11) і аддзеліце модуль ад апорнага кранштэйна (4).
11. Устаноўка праводзіцца ў зваротным парадку, - пры адпаведнай камплектацыі (код ЕТ2) дэактывуйце сэрвісны рэжым сістэмы TELE AID (гл. Раздзел Актывацыя/дэактывацыя сэрвіснага рэжыму сістэмы аварыйнага выкліку TELE AID).
12. У заключэнне здзейсніце счытванне кодаў DTC і ачыстку памяці сістэмы бартавой самодіагностікі (гл. Главу Сістэмы электраабсталявання рухавіка).
