Дэталі ўсталёўкі механізму электроннага блакатара рулявой калонкі (ELV)
37m - Крапежны ніт
37р - Раздым
71 — Рукаў калонкі
N26/5 - Модуль кіравання электроннага блакатара
1. На мадэлях адпаведнай камплектацыі (код ЕТ2) актывуйце сэрвісны рэжым сістэмы аварыйнага выкліку TELE AID (гл. Раздзел Актывацыя/дэактывацыя сэрвіснага рэжыму сістэмы аварыйнага выкліку TELE AID).
2. Зніміце ніжнюю секцыю аздаблення панэлі прыбораў з кіроўчага боку аўтамабіля (гл. Главу Кузаў).
3. Пры адпаведнай камплектацыі зніміце каленны ўпор (гл. Главу Кузаў).
4. Разгарніце ў бок выбаркі і выміце крапежны ніт (37m).
5. Вызваліце модуль кіравання электроннага блакатара (N26/5) з рукава рулявой калонкі (71)

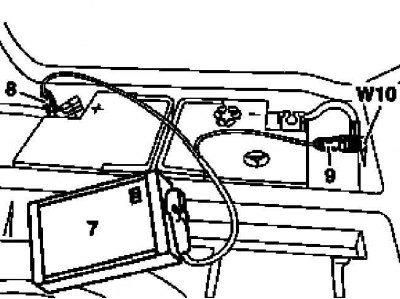

6. Уключыце дапаможны акумулятар і падлучыце яго да штатнай батарэі, затым адлучыце ад апошняй адмоўны провад.
7 - Дапаможны акумулятар
8 — Клема станоўчага провада модуля
9 — Клема адмоўнага провада модуля
W10 - Зазямленне батарэі
7. Разлучыце раз'ём (37р).
8. Устаноўка праводзіцца ў зваротным парадку.
9. Пры адпаведнай камплектацыі дэактывуйце сэрвісны рэжым сістэмы TELE AID.
10. У заключэнне здзейсніце ачыстку памяці працэсара сістэмы бартавой самодіагностікі (гл. Главу Сістэмы электраабсталявання рухавіка).
