Мадэлі выпуску па 30.11.00

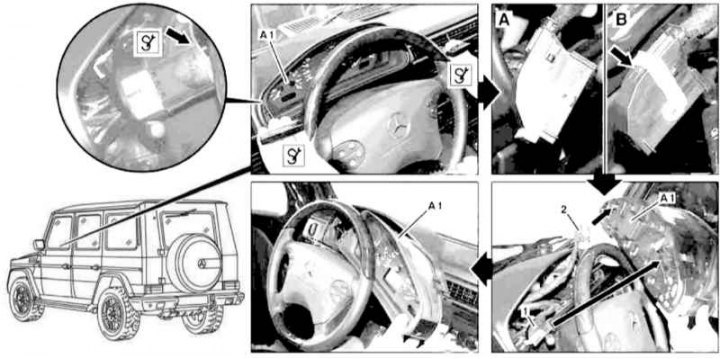

Дэталі ўстаноўкі камбінацыі прыбораў (мадэлі выпуску па 30.11.00)
1, 2 - Раз'ём электраправодкі; А - Раз'ём разлучаны; У - Раз'ём падлучаны; А1 - Камбінацыя прыбораў
1. Адлучыце адмоўны провад ад батарэі.
2. Прапусціце здымачны крук у зазор паміж панэллю прыбораў і камбінацыяй (А1), - паспрабуйце не пашкодзіць пластмасу.
3. Адпусціце і разлучыце раздымы электраправодкі (1 і 2).
4. Вызваліце камбінацыю (А1) з панэлі.
5. Устаноўка праводзіцца ў зваротным парадку.
Мадэлі выпуску з 01.12.00

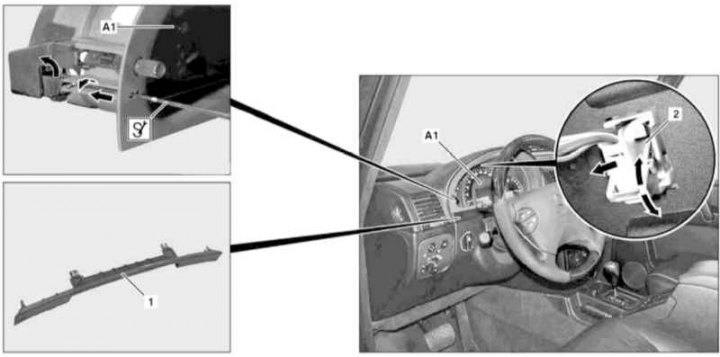

Дэталі ўстаноўкі камбінацыі прыбораў (мадэлі выпуску з 01.12.00)
1 - Абліцавальная накладка; 2 - Раз'ём электраправодкі; А1 - Камбінацыя прыбораў
1. На мадэлях адпаведнай камплектацыі (код ЕТ2) актывуйце сэрвісны рэжым сістэмы аварыйнага выкліку TELE AID (гл. Раздзел Актывацыя/дэактывацыя сэрвіснага рэжыму сістэмы аварыйнага выкліку TELE AID).
2. Перавядзіце рэгуляваную рулявую калонку ў крайняе ніжняе становішча і да ўпора вылучыце на сябе рулявое кола.
3. Уключыце дапаможны акумулятар і падлучыце яго да штатнай батарэі, затым адлучыце ад апошняй адмоўны провад.
7 - Дапаможны акумулятар
8 — Клема станоўчага провада модуля
9 — Клема адмоўнага провада модуля
W10 - Зазямленне батарэі
4. Поддевая падыходным клінам, адпусціце чатыры фіксатара і зніміце абліцавальную накладку (1).
5. Прапусціце здымачныя гакі ў камбінацыі прыбораў (А1), разгарніце іх загнутымі канцамі вонкі, да ўпора праштурхніце ўнутр і зафіксуйце ў накіроўвалых, злёгку адціснуўшы вонкі.
6. Разгарніце гакі ўніз на 90°і, пацягнуўшы, вызваліце камбінацыю (А1) з панэлі прыбораў.
7. Разлучыце раз'ём (2) і канчаткова зніміце камбінацыю прыбораў (1).
8. Устаноўка вырабляецца ў зваротным парадку, - пры адпаведнай камплектацыі (код ЕТ2) дэактывуйце сэрвісны рэжым сістэмы TELE AID (гл. Раздзел Актывацыя/дэактывацыя сэрвіснага рэжыму сістэмы аварыйнага выкліку TELE AID).
9. У заключэнне здзейсніце счытванне кодаў DTC і ачыстку памяці сістэмы бартавой самодіагностікі пры дапамозе сканара STAR DIAGNOSIS (6511 1801 00) (гл. Главу Сістэмы электраабсталявання рухавіка).
