Заспакаяльнік прываднага ланцуга
Зняцце

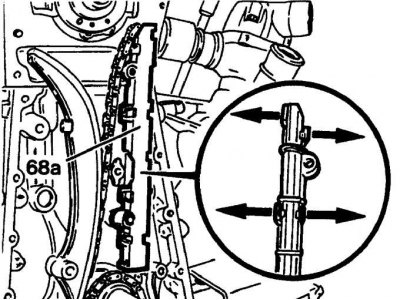

Размяшчэнне клямараў мацавання, якія злучаюць знешнюю і ўнутраную частку заспакаяльніка ланцуга
1. Усталюеце поршань першага цыліндру ў верхнюю мёртвую кропку і праверце, што ўсе ўсталявальныя пазнакі сумясціліся з паказальнікамі.
2. Зніміце ніжняе вечка прываднага ланцуга.
3. Выкарыстоўваючы фарбу, вырабіце пазнакі сумяшчэння на прывадны ланцуг і зорачку размеркавальнага вала.
4. Выкарыстоўваючы лязо адвёрткі, вызваліце клямкі мацавання і зніміце вонкавую частку заспакаяльніка ланцуга (гл. мал. Размяшчэнне клямараў мацавання, якія злучаюць знешнюю і ўнутраную частку заспакаяльніка ланцуга).
5. Перамесціце прывадны ланцуг наперад наколькі магчыма і зніміце ўнутраную частку заспакаяльніка з фіксатараў на блоку цыліндраў.
Праверка
1. Праверце стан заспакаяльніка і клямараў мацавання вонкавай і ўнутранай частак заспакаяльніка і, пры неабходнасці, заменіце заспакаяльнік у зборы.
Ўстаноўка
1. Адвядзіце прывадны ланцуг наперад наколькі магчыма і ўсталюеце ўнутраную частку заспакаяльніка на фіксатары ў блоку цыліндраў.
2. Усталюеце ланцуг на ўнутраную частку заспакаяльніка, усталюеце знешнюю частку заспакаяльніка і замацуеце клямкамі.
3. Усталюеце зорачку размеркавальнага вала.
4. Усталюеце ніжняе вечка прываднага ланцуга.
Чаравік механізму нацяжэння прываднага ланцуга
Зняцце

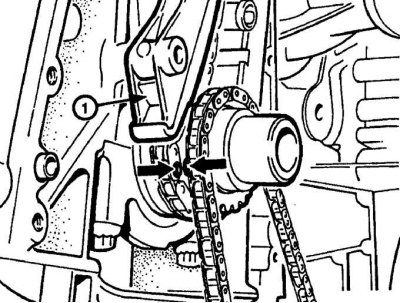

Зняцце чаравіка механізму нацяжэння
Пасля нанясення пазнак сумяшчэння на ланцуг і зорачку каленчатага вала (стрэлкі) зніміце чаравік механізму нацяжэння (1).
1. Усталюеце поршань першага цыліндру ў верхнюю мёртвую кропку і праверце, што ўсе ўсталявальныя пазнакі сумясціліся з паказальнікамі.
2. Зніміце ніжняе вечка прываднага ланцуга.
3. Выкарыстоўваючы фарбу, вырабіце пазнакі сумяшчэння на звяно прываднага ланцуга і зорачку каленчатага вала.
4. Павярніце чаравік механізму нацяжэння прываднага ланцуга і зніміце яго з шарнірнага пальца (гл. мал. Зняцце чаравіка механізму нацяжэння).
Ўстаноўка
1. Усталюеце чаравік механізму нацяжэння на шарнірнае палец.
2. Праверце, што ўсталявальныя пазнакі механізму газаразмеркавання сумешчаны з паказальнікамі.
3. Праверце сумяшчэнне пазнак на звяне прываднага ланцуга і зорачкі каленчатага вала.
4. Усталюеце ніжняе вечка прываднага ланцуга.
