Шкіў каленчатага вала / гасільнік круцільных ваганняў
Зняцце
1. Зніміце радыятар.
2. Зніміце дапаможны прывадны рамень.
3. Адшрубуйце балты мацавання і зніміце шкіў / гасільнік крутильных ваганняў са калодкі каленчатага вала.
Ўстаноўка
1. Устаноўка вырабляецца ў паслядоўнасці, зваротнай зняццю.
Ступіца
Зняцце
Увага! Для зняцця калодкі з каленчатага вала неабходна выкарыстоўваць здымнік.
Увага! Пры зацягванні ніта мацавання ступицы неабходна выкарыстоўваць дынамаметрычны ключ, які забяспечвае момант зацягвання 300 Н/м.
1. Зніміце шкіў каленчатага вала.
2. Зафіксуйце ступіцу ад пракручвання. Для гэтага вырабіце адмысловую прыладу з двух сталёвых палос, злучаных нітам. Нітамі замацуеце адмысловую прыладу на ступіцы.
3. Адкруціце ніт мацавання калодкі і зніміце яго разам каленчатымі шайбамі.
4. Пры наяўнасці адкруціце ніт ніжняга мацавання стойкі амартызатара механізму нацяжэння дапаможнага прываднага рамяня і зніміце вось павароту стойкі.
5. Выкарыстоўваючы здымнік, зніміце ступіцах з каленчатага вала.
6. Пры наяўнасці зніміце сегментную шпонку з каленчатага вала.
Ўстаноўка

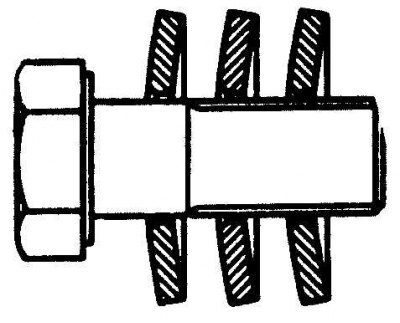

Размяшчэнне талерчатых шайбаў на ніце мацавання калодкі шківа каленчатага вала
1. Усталюеце сегментную шпонку ў пазу каленчатага вала.
2. Сумясціце пазу ў ступіцах з сегментнай шпонкай і ўсталюеце ступіцай на каленчаты вал.
3. Вышмаруйце талерчатыя шайбы чыстым маторным маслам, затым усталюеце іх выпуклым бокам да галоўкі ніта мацавання калодкі (гл. малюнак).
4. Вырабіце тонкі пласт маторнага алею на разьбярства ніта і ўкруціце ніт мацавання ступицы.
5. Выкарыстоўваючы адмысловую або вырабленую самастойна прыладу, заблакуйце ступіцу ад проворачивания і зацягніце ніт мацавання ступицы патрабаваным момантам.
6. Усталюеце шкіў каленчатага вала.
