Зняцце

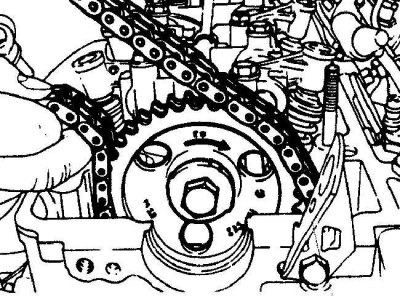

Пры ўсталёўцы новага ланцуга стала падтрымлівайце абедзве галіны ланцуга ў нацягнутым становішчы.

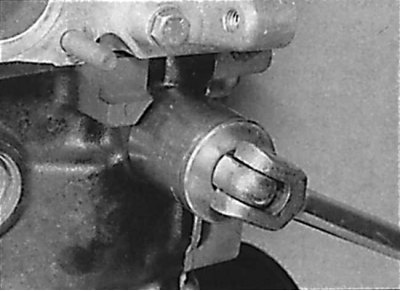

Адшрубоўванне каўпачковай гайкі з корпуса механізму нацяжэння прываднага ланцуга

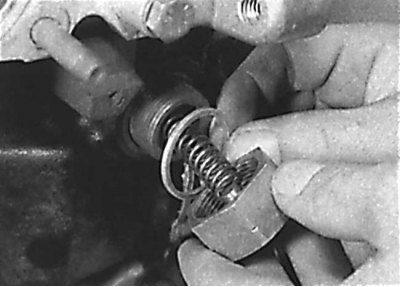

Выманне спружыны і ўшчыльняльнага кольца з механізму нацяжэння прываднага ланцуга

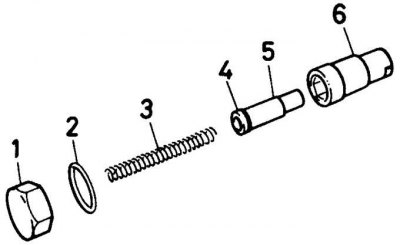

Механізм нацяжэння прываднага ланцуга
1 - каўпачковая гайка; 2 - ушчыльняльнае кольца; 3 - спружына; 4 - клямар; 5 - плунжер; 6 - корпус

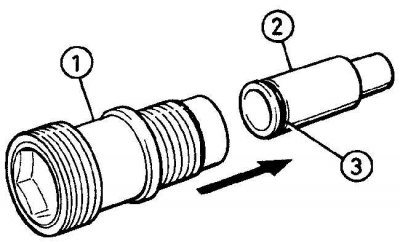

Кірунак вымання плунжера са клямарам з корпуса механізму нацяжэння прываднага ланцуга
1 - корпус; 2 - плунжер; 3 - клямар
1. Зніміце провад масы з акумулятара.
2. Зніміце дапаможны прывадны рамень.
3. Для паляпшэння доступу да механізму нацяжэння прываднага ланцуга зніміце генератар.
4. З правага пярэдняга боку рухавіка адкруціце каўпачковую гайку з корпуса механізму нацяжэння прываднага ланцуга і выміце спружыну і ўшчыльняльнае кольца (гл. мал. Адшрубоўванне каўпачковай гайкі з корпуса механізму нацяжэння прываднага ланцуга, Выманне спружыны і ўшчыльняльнага кольца з механізму нацяжэння прываднага ланцуга).
Увага! Пры адшрубоўванні каўпачковай гайкі выконвайце асцярожнасць, бо на гайку ўздзейнічае моцна сціснутая спружына.
5. Выкруціце корпус механізму нацяжэння прываднага ланцуга з блока цыліндраў рухавіка (гл. мал. Механізм нацяжэння прываднага ланцуга).
6. Выміце плунжер са клямарам з корпуса механізму нацяжэння прываднага ланцуга (гл. мал. Кірунак вымання плунжера са клямарам з корпуса механізму нацяжэння прываднага ланцуга).
Замена
1. Ачысціце дэталі механізму нацяжэння прываднага ланцуга і праверце адсутнасць зносу на плунжары і корпусе.
2. Праверце стан клямара і спружыны механізму нацяжэння і, пры неабходнасці, заменіце іх.
Ўстаноўка
Размяшчэнне плунжера ў корпусе механізму нацяжэння прываднага ланцуга
1 - становішча плунжера пры ўстаноўцы;
2 – кірунак вымання плунжера з корпуса
1. Укруціце корпус механізму нацяжэння прываднага ланцуга ў блок цыліндраў і зацягніце яго патрабаваным момантам.
2. Устаўце плунжер са клямарам у корпус механізму нацяжэння прываднага рамяня да ўпора клямара ў кант унутранай паражніны корпуса (гл. мал. Размяшчэнне плунжера ў корпусе механізму нацяжэння прываднага ланцуга).
3. Устаўце спружыну ў корпус, усталюеце на каўпачковую гайку новае ўшчыльняльнае кольца і, пераадольваючы супраціў спружыны, накруціце каўпачковую гайку і зацягніце яе патрабаваным момантам.
4. Усталюйце генератар.
5. Усталюеце дапаможны прывадны рамень.
6. Падлучыце провад масы да акумулятара.
