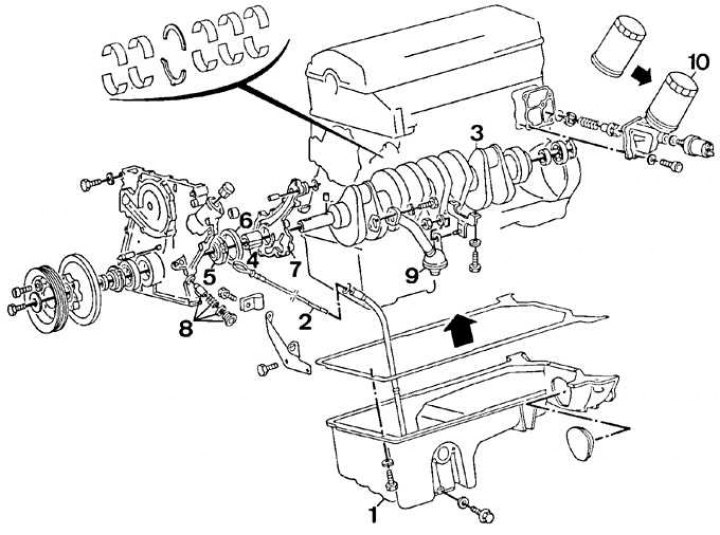

Сістэма змазкі рухавіка
1 - алейны паддон; 2 - мац для вымярэння ўзроўню маторнага алею; 3 - каленчаты вал; 4 - маслазаборнік; 5 - унутраны ротар; 6 - вонкавы ротар; 7 – корпус алейнай помпы; 8 - ахоўны клапан; 9 - сеткаваты фільтр; 10 - алейны фільтр
Зняцце
1. Зніміце провад масы з акумулятара.
2. Зніміце паветраны фільтр.
3. Зніміце ніжні пырскавікі рухавіка.
4. Зніміце пярэдні стабілізатар папярочнай устойлівасці.
5. Зліце з рухавіка маторнае масла.
6. Пры наяўнасці адлучыце электрычны раздым ад датчыка ўзроўня маторнага масла, усталяванага ў алейным паддоне.
7. Зніміце кажух вентылятара радыятара і размесціце яго на крыльчатке вентылятара.
8. Адлучыце прыёмную выхлапную трубу ад впускнога калектара.
9. Пад аўтамабілем адкруціце гайкі і зніміце выхлапную сістэму з кранштэйна на скрынцы перадач.
10. Адкруціце два ніжніх ніта мацавання каробкі перадач да рухавіка.
11. Учапіце рухавік стропамі грузапад'ёмнага механізму і прыпадніміце настолькі, каб вага рухавіка ўспрымаўся грузапад'ёмным механізмам.
12. Па чарзе з двух бакоў аўтамабіля адкруціце ніжнія балты мацавання кранштэйнаў апор рухавіка.
13. Прыпадыміце рухавік настолькі, каб атрымаць доступ да нітаў мацавання алейнага паддона.
14. Паступова і паступова адкруціце ніты мацавання алейнага паддона. Пры гэтым адзначце іх размяшчэнне, бо балты маюць розную даўжыню.
15. Зніміце алейны паддон з аўтамабіля разам з пракладкай.
Ўстаноўка
1. Ачысціце ўсе сляды бруду і маслы ад спалучаных паверхняў алейнага паддона і блока цыліндраў.
2. Усталюеце новую пракладку на алейны паддон. Закруціце балты мацавання алейнага паддона, працуючы ад цэнтра ў дыяганальнай паслядоўнасці.
3. Апусціце рухавік і зацягніце ніжнія балты мацавання кранштэйнаў апор рухавіка.
4. Зніміце стропы грузападымальнага механізму з рухавіка.
5. Укруціце ніжнія балты мацавання каробкі перадач да рухавіка.
6. Усталюеце кранштэйн, які мацуе выхлапную сістэму да скрынкі перадач і замацуеце яго новымі гайкамі.
7. Падлучыце прыёмную выхлапную трубу да впускнога калектара.
8. Усталюеце кажух вентылятара радыятара.
9. Пры наяўнасці падлучыце электрычны раздым да датчыка ўзроўня алею.
10. Усталюеце пярэдні стабілізатар папярочнай устойлівасці.
11. Праверце, што маслазліўны корак усталяваная ў паддоне і зацягнутая патрабаваным момантам. Усталюеце ніжні пырскавікі рухавіка.
12. Усталюеце паветраны фільтр.
13. Заліце ў рухавік маторнае масла.
14. Падлучыце провад масы да акумулятара.
