Увага! Пры ўсталёўцы алейнай помпы неабходна выкарыстоўваць новую пракладку маслоприемной трубы і новае ўшчыльняльнае кольца круглага перасеку для трубкі падачы алею.
Алейная помпа
Зняцце

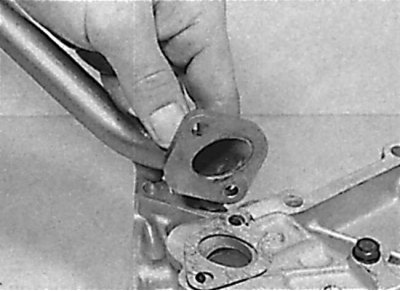

Зняцце маслоприемной трубы

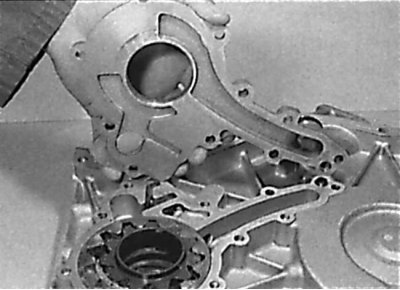

Зняцце вечка алейнай помпы

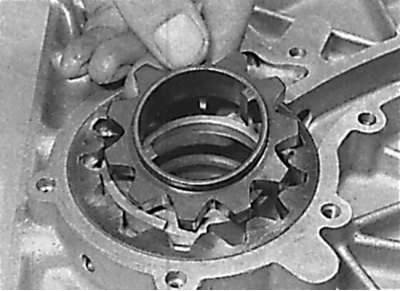

Выманне ўнутранага ротара алейнай помпы

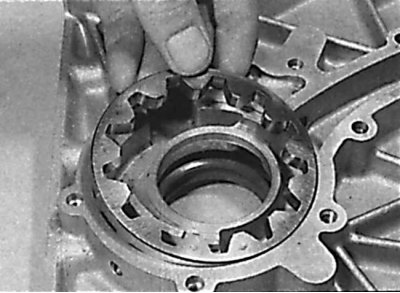

Выманне вонкавага ротара алейнай помпы

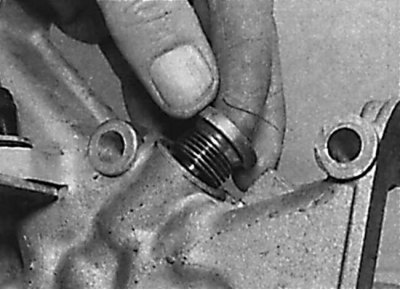

Адшрубоўванне коркі ахоўнага клапана ціску

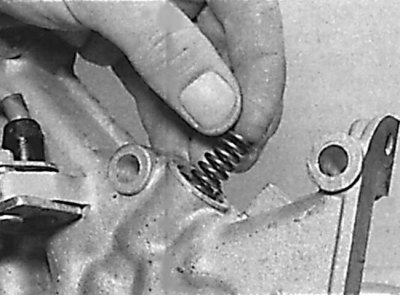

Выманне спружыны ахоўнага клапана ціску

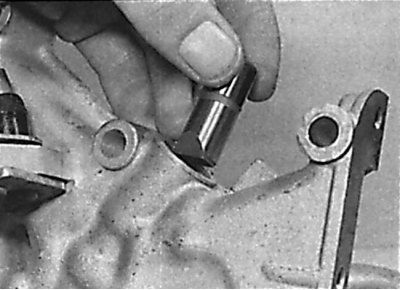

Выманне плунжера ахоўнага клапана ціску

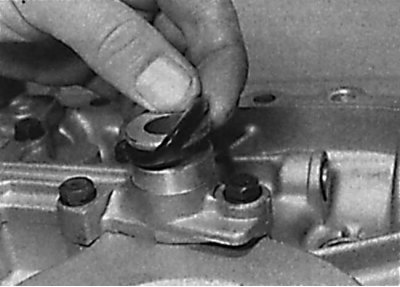

Зняцце ўшчыльняльнага кольца круглага перасеку з трубы падачы алею
Алейная помпа прыводзіцца ў дзеянне праз прывадную муфту ад пярэдняга канца каленчатага вала і размешчаны ў вечку прываднага ланцуга.
1. Зніміце вечка прываднага ланцуга.
2. Адкруціце два ніта і зніміце маслоприемную трубу і пракладку (гл. мал. Зняцце маслоприемной трубы).
3. Адкруціце балты і зніміце вечка алейнай помпы (гл. мал. Зняцце вечка алейнай помпы).
4. Выміце вонкавы і ўнутраны ротары алейнай помпы, адзначаючы іх узаемнае размяшчэнне (гл. мал. Выманне ўнутранага ротара алейнай помпы, Выманне вонкавага ротара алейнай помпы).
5. Узбоч вечка прываднага ланцуга адкруціце корак ахоўнага клапана ціску алею і выміце пракладку, спружыну і плунжер (гл. мал. Адшрубоўванне коркі ахоўнага клапана ціску, Выманне спружыны ахоўнага клапана ціску, Выманне плунжера ахоўнага клапана ціску).
6. Дбайна ачысціце ўсе дэталі алейнай помпы і праверце іх стан. Калі маецца знос ротараў, іх неабходна замяніць у камплекце. Пры наяўнасці зносу корпуса алейнай помпы ці вечкі неабходна замяніць вечка прываднага ланцуга. Новае вечка прываднага ланцуга пастаўляецца разам з алейнай помпай.
7. Зніміце ўшчыльняльнае кольца круглага перасеку з трубы падачы алею ў задняй частцы помпы (гл. мал. Зняцце ўшчыльняльнага кольца круглага перасеку з трубы падачы алею).
Ўстаноўка

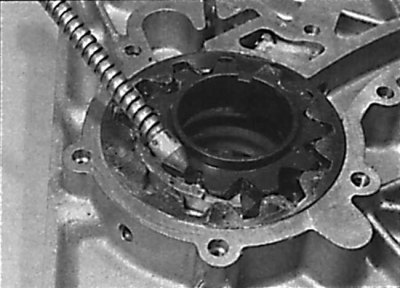

Запаўненне прасторы паміж зуб'ямі ротараў алейнай помпы чыстым маторным маслам
1. Усталюеце вонкавы і ўнутраны ротары ў корпус алейнай помпы ў адпаведнасці з раней зробленымі пазнакамі. Запоўніце прастору паміж зуб'ямі вонкавага і ўнутранага ротара алейнай помпы чыстым маторным маслам (гл. мал. Запаўненне прасторы паміж зуб'ямі ротараў алейнай помпы чыстым маторным маслам).
2. Усталюеце вечка алейнай помпы і прышрубуеце нітамі, зацягнуўшы іх патрабаваным момантам.
3. Усталюеце новую пракладку маслоприемной трубы, прычым закруглены бок пракладкі павінен быць накіраваны да верхняй часткі вечка прываднага ланцуга.
4. Усталюеце маслоприемную трубу і замацуеце двума нітамі.
5. Усталюеце новае ўшчыльняльнае кольца круглага перасеку на трубу падачы алею ў задняй частцы алейнай помпы.
6. Тонкім пластом маторнага алею вышмаруйце плунжар ахоўнага клапана ціску алею і паслядоўна ўсталюеце плунжар, спружыну, ушчыльняльнае кольца і закруціце корак, зацягнуўшы яе патрабаваным момантам.
7. Усталюеце вечка прываднага ланцуга.
