Зняцце

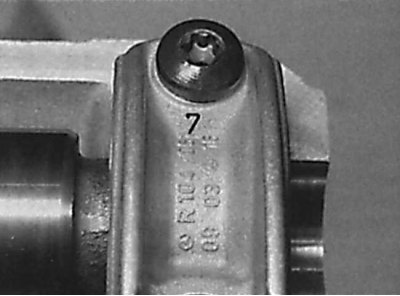

Размяшчэнне маркіроўкі на вечку падшыпніка размеркавальнага вала

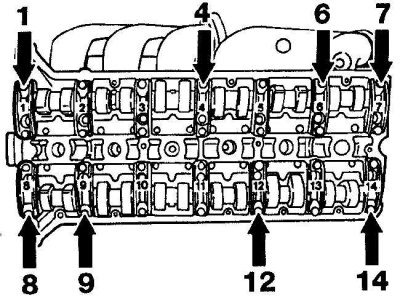

Размяшчэнне вечкаў падшыпнікаў размеркавальных валаў, якія неабходна адкруціць і зняць у першую чаргу

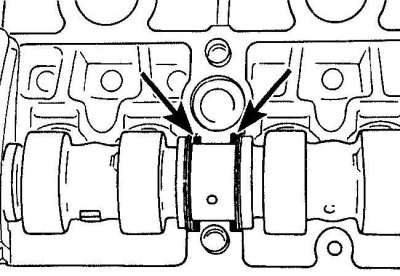

Размяшчэнне упартых паўкола

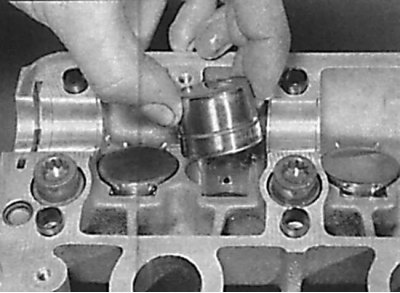

Выманне гідраўлічных штурхачоў з галоўкі блока цыліндраў
1. Усталюеце поршань першага цыліндру ў ВМТ і праверце, што ўсе ўсталявальныя пазнакі сумешчаны з паказальнікамі.
2. Зніміце зорачку каленчатага вала, кіраўніка выпускнымі клапанамі.
3. Зніміце прывадны ланцуг са зорачкі размеркавальнага вала, кіраўніка впускнымі клапанамі і, выкарыстаючы дрот, замацуеце ланцуг ад падзення.
4. Праверце наяўнасць маркіроўкі на вечках падшыпнікаў размеркавальнага вала і, пры адсутнасці, вырабіце яе. Вечкі падшыпнікаў размеркавальнага вала, кіраўніка выпускнымі клапанамі, пранумараваны ад 1 да 7 са боку прываднага ланцуга (гл. мал. Размяшчэнне маркіроўкі на вечку падшыпніка размеркавальнага вала), А вечкі падшыпнікаў размеркавальнага вала, кіраўніка впускными клапанамі пранумараваны лічбамі ад 8 да 14 са боку прываднага ланцуга.
5. Паступова і паслядоўна адкруціце ніты мацавання вечкаў падшыпнікаў 1, 4, 6 і 7 размеркавальнага вала, кіраўніка выпускнымі клапанамі і вечкаў 8, 9, 12 і 14 размеркавальнага вала, кіраўніка впускнымі клапанамі (гл. мал. Размяшчэнне вечкаў падшыпнікаў размеркавальных валаў, якія неабходна адкруціць і зняць у першую чаргу). Зніміце крышкі.
6. Паступова і паслядоўна на адно абарачэнне за кожны праход адкруціце ніты мацавання пакінутых вечкаў падшыпнікаў размеркавальнага вала. Зніміце крышкі.
7. На рухавіках 3,0 л зніміце зацятыя паўкола каля вечкаў падшыпнікаў 1, 8, 4 і 11 (гл. мал. Размяшчэнне упартых паўкола).
8. Зніміце размеркавальныя валы з галоўкі блока цыліндраў.
9. З гнёздаў у галоўцы блока цыліндраў выміце гідраўлічныя штурхачы клапанаў. Размесціце гідраўлічныя штурхачы ў кантэйнеры з чыстым маторным маслам у вертыкальным становішчы такім чынам, каб іх можна было ўсталяваць на свае месцы (гл. мал. Выманне гідраўлічных штурхачоў з галоўкі блока цыліндраў).
Праверка
1. Праверце працоўныя паверхні падшыпнікаў размеркавальнага вала і контуры кулачкоў на прыкметы зносу. Пры наяўнасці любога зносу размеркавальны вал падлягае замене.
2. Праверце стан гідраўлічных штурхачоў і гнёздаў для штурхачоў у галоўцы блока цыліндраў. Пры наяўнасці зносу на гнёздах для штурхачоў галоўка блока цыліндраў падлягае замене.
Ўстаноўка

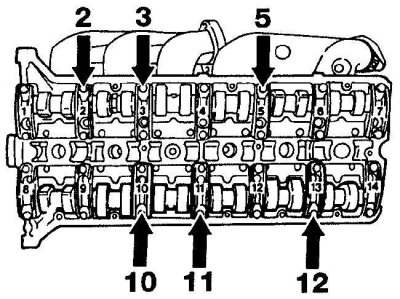

Размяшчэнне вечкаў падшыпнікаў размеркавальных валаў, якія неабходна ўсталяваць у першую чаргу
1. Вышмаруйце гідраўлічныя штурхачы чыстым маторным маслам і ўстаўце кожны штурхач на сваё месца ў галоўцы блока цыліндраў.
2. Вышмаруйце шыйкі і кулачкі размеркавальных валаў чыстым маторным маслам і ўсталюеце размеркавальныя валы ў галоўку блока цыліндраў.
3. Звярніце размеркавальныя валы ў такое становішча, каб кулачкі цыліндру № 2 размеркавальнага вала, кіраўніка выпускнымі клапанамі, і кулачкі цыліндру № 3 размеркавальнага вала, кіраўніка впускнымі клапанамі, былі накіраваныя ўніз. Пры гэтым усталявальныя адтуліны на фланцах размеркавальных валаў павінны быць сумешчаны з верхняй плоскасцю галоўкі блока цыліндраў.
4. На рухавіках 3,0 л усталюеце ўпартыя паўкола на падшыпнікі 1, 8, 4 і 11.
5. Вышмаруйце працоўныя паверхні падшыпнікаў у вечках падшыпнікаў размеркавальнага вала, затым усталюеце вечкі 2, 3 і 5 размеркавальнага вала, кіраўніка выпускнымі клапанамі, і вечкі 10, 11 і 13 размеркавальнага вала, кіраўніка впускнымі клапанамі, і ўсталюеце ў вечкі ніты (гл. мал. Размяшчэнне вечкаў падшыпнікаў размеркавальных валаў, якія неабходна ўсталяваць у першую чаргу).
6. Зацягніце ніты мацавання вечкаў падшыпнікаў размеркавальнага вала рукой, затым па спіралі ад цэнтра да боку зацягніце ніты мацавання, паварочваючы кожны ніт на палову абарачэння за адзін праход датуль, пакуль кожнае вечка не кране галоўкі блока цыліндраў. Затым у той жа паслядоўнасці зацягніце ніты патрабаваным момантам у некалькі стадый.
7. Усталюеце пакінутыя вечкі падшыпнікаў размеркавальных валаў і аналагічнай выявай зацягніце іх патрабаваным момантам.
8. Усталюеце прывадны ланцуг на зорачку размеркавальнага вала, кіраўніка впускнымі клапанамі, у адпаведнасці з раней зробленымі пазнакамі.
9. Усталюеце зорачку размеркавальнага вала, кіраўніка выпускнымі клапанамі.
10. Праверце зыходнае становішча размеркавальных валаў.
