Зняцце
Адшрубоўванне ніта мацавання падшыпніка размеркавальнага вала

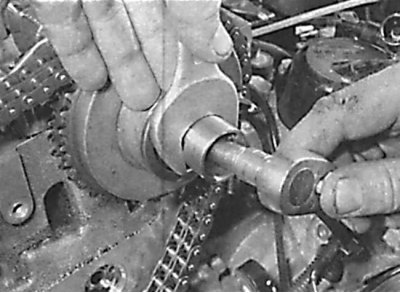

Зняцце падшыпніка з размеркавальнага вала

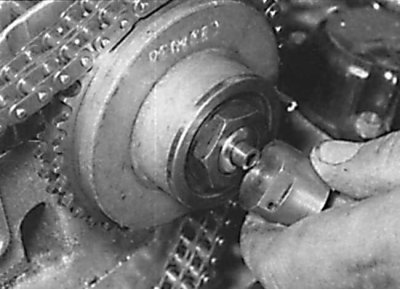

Адшрубоўванне гайкі з пярэдняга канца размеркавальнага вала

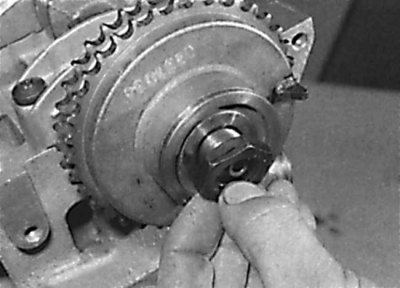

Зняцце шайбы з пярэдняга канца размеркавальнага вала

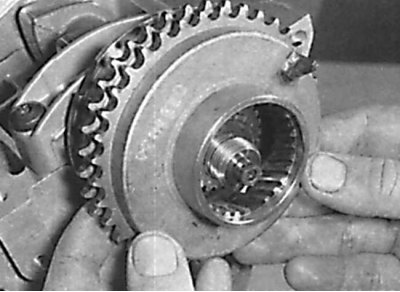

Зняцце зорачкі з размеркавальнага вала

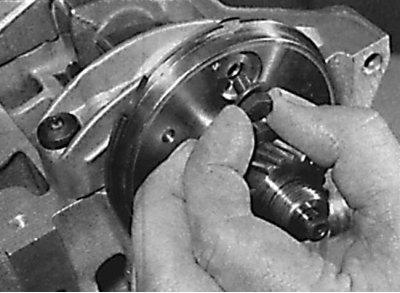

Зняцце ўсталявальнага фланца з размеркавальнага вала
Адшрубоўванне нітаў мацавання апорнай пласціны

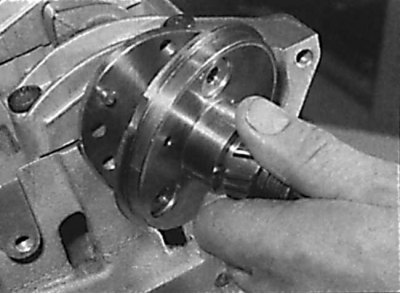

Зняцце апорнай пласціны з шасцярні з размеркавальнага вала

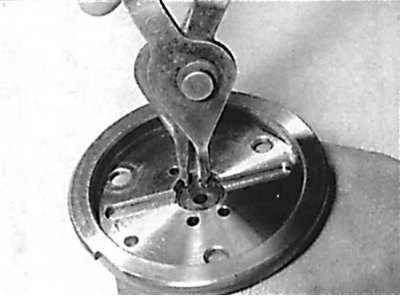

Зняцце стопарнага кольца з задняй часткі апорнай пласціны

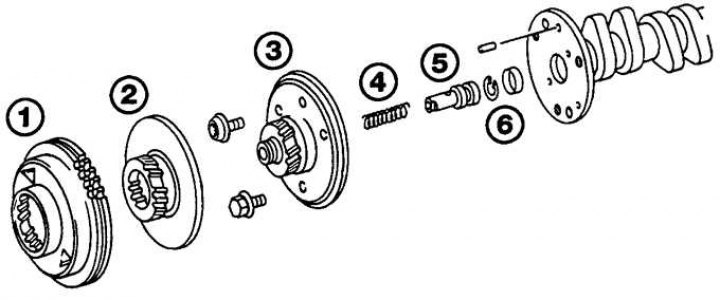

Механізм рэгулявання размеркавальнага вала, які кіруе впускнымі клапанамі
1 - зорачка размеркавальнага вала; 2 – усталявальны фланец; 3 - апорная пласціна з шасцярнёй; 4 - спружына; 5 - плунжер; 6 – стопорнае кольца
1. Усталюеце поршань першага цыліндру ў ВМТ і праверце, што ўсе ўсталявальныя пазнакі сумясціліся з паказальнікамі.
2. Зніміце верхняе вечка прываднага ланцуга.
3. Вырабіце пазнакі сумяшчэння зорачкі размеркавальных валаў і прывадны ланцуг.
4. На пярэднім боку размеркавальнага вала, кіраўніка впускнымі клапанамі гаечным ключом за фаскі зафіксуйце падшыпнік ад проворачивания, адкруціце ніт і зніміце падшыпнік (гл. мал. Адшрубоўванне ніта мацавання падшыпніка размеркавальнага вала, Зняцце падшыпніка з размеркавальнага вала).
5. Зафіксаваўшы размеркавальны вал ад проворачивания, адкруціце з пярэдняга канца вала гайку і зніміце шайбу (гл. мал. Адшрубоўванне гайкі з пярэдняга канца размеркавальнага вала, Зняцце шайбы з пярэдняга канца размеркавальнага вала).
6. На рухавіках 3,0 л адкруціце ніт з левым разьбярствам і зніміце прамежкавую зорачку прываднага ланцуга.
7. На рухавіках 2,8 і 3,2 л адкруціце ніты і зніміце зорачку размеркавальнага вала, кіраўніка выпускнымі клапанамі.
8. Зніміце прывадны ланцуг, зорачку і ўсталявальны фланец з размеркавальнага вала, кіраўніка впускнымі клапанамі (гл. мал. Зняцце зорачкі з размеркавальнага вала, Зняцце ўсталявальнага фланца з размеркавальнага вала).
9. Адкруціце тры ніта і зніміце апорную пласціну з шасцярні з размеркавальнага вала (гл. мал. Адшрубоўванне нітаў мацавання апорнай пласціны).
10. Пры неабходнасці зніміце стопорное кольца ў задняй частцы апорнай пласціны і выміце плунжер і спружыну (гл. мал. Зняцце стопарнага кольца з задняй часткі апорнай пласціны, Механізм рэгулявання размеркавальнага вала, які кіруе впускнымі клапанамі).
Ўстаноўка
1. Ачысціце ўсе раней знятыя дэталі і праверце іх стан.
2. Усталюеце апорную пласціну з шасцярнёй на пярэдні канец размеркавальнага вала, сумясціўшы адтуліну ў апорнай пласціне са штыфтам размеркавальнага вала, і замацуеце апорную пласціну нітамі.
3. Сумясціўшы працоўныя пазы, усталюеце ўсталявальны фланец на апорную пласціну.
4. Сумясціўшы працоўныя пазы, усталюеце зорачку на размеркавальны вал.
5. Усталюеце прывадны ланцуг на зорачку ў адпаведнасці з раней нанесенымі пазнакамі.
6. На рухавіках 2,8 і 3,2 л, сумясціўшы ўсталявальныя пазнакі на ланцугі і зорачцы, усталюеце зорачку на размеркавальны вал, кіраўнік выпускнымі клапанамі.
7. На рухавіку 3,0 л усталюеце прамежкавую зорачку прываднага ланцуга.
8. На пярэдні канец размеркавальнага вала, кіраўніка впускнымі клапанамі ўсталюеце шайбу, укруціце ніт і зацягніце яго патрабаваным момантам.
9. Усталюеце падшыпнік, сумясціўшы цыліндрычны штыфт у падшыпніку з тарцом на плунжары і замацуеце яго нітам.
10. Усталюеце верхняе вечка прываднага ланцуга.
Саленоід
Зняцце
Размяшчэнне нітаў мацавання саленоіда
1. Зніміце провад масы з акумулятара.
2. Зніміце кажух з перадпакоя часткі вечка галоўкі блока цыліндраў і адлучыце электрычны раздым ад саленоіда.
3. Адкруціце балты і зніміце саленоід з вечка прываднага ланцуга (гл. мал. Размяшчэнне нітаў мацавання саленоіда).
Ўстаноўка
1. Устаноўка вырабляецца ў паслядоўнасці, зваротнай зняццю.
