Алейная помпа
Зняцце

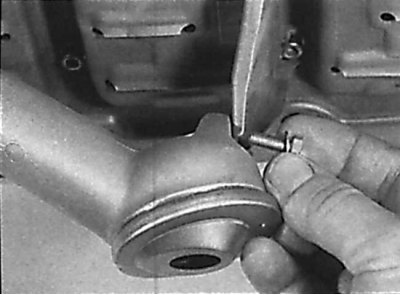

Адшрубоўванне ніта мацавання маслазаборнай трубкі да кранштэйна

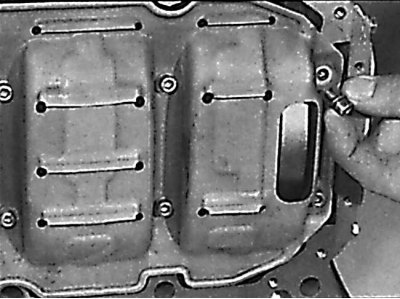

Адшрубоўванне ніта мацавання маслаўлоўлівай пласціны

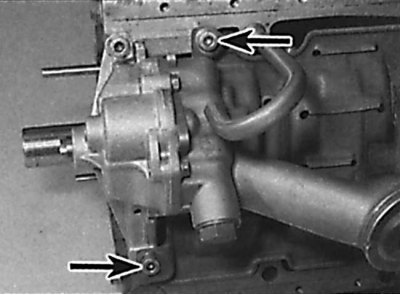

Размяшчэнне нітаў, якія мацуюць алейную помпу і маслоулавливающую пласціну

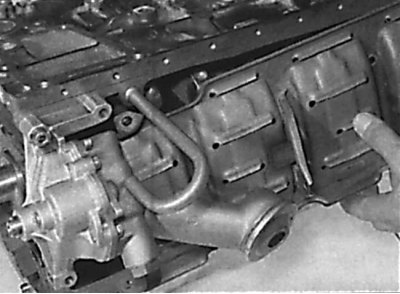

Зняцце маслаўлоўлівай пласціны

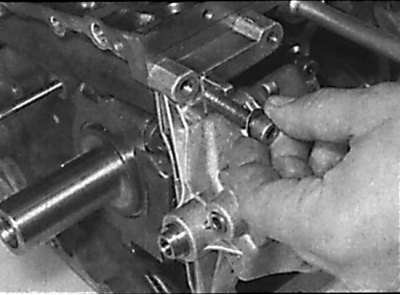

Адшрубоўванне ніта мацавання алейнай помпы

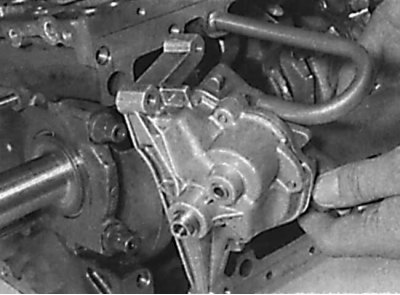

Зняцце алейнай помпы
1. Зніміце алейны паддон.
2. Адшрубуйце ніт і зніміце зорачку алейнай помпы разам з прывадным ланцугом.
3. Адкруціце ніт мацавання маслазаборнай трубкі да кранштэйна (гл. мал. Адшрубоўванне ніта мацавання маслазаборнай трубкі да кранштэйна).
4. Адкруціце балты і зніміце маслоуловляющую пласціну з рухавіка. Майце на ўвазе, што два ніта, якія мацуюць маслаўлоўную пласціну, таксама мацуюць алейную помпу (гл. мал. Адшрубоўванне ніта мацавання маслоулавливающей пласціны, Размяшчэнне нітаў, якія мацуюць алейную помпу і маслоулавливающую пласціну, Зняцце маслоулавливающей пласціны).
5. Адкруціце пакінуты ніт і зніміце алейную помпу (гл. мал. Адшрубоўванне ніта мацавання алейнай помпы, Зняцце алейнай помпы).
Праверка

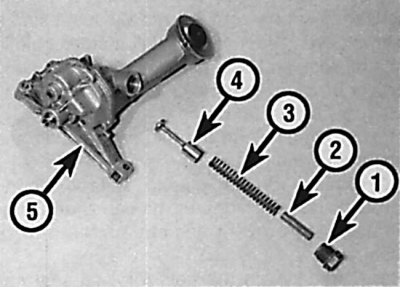

Засцерагальны клапан ціску алею алейнай помпы
1 - корак; 2 - штыфт; 3 - спружына; 4 - поршань; 5 – корпус алейнай помпы
1. Праверыць можна толькі дэталі ахоўнага клапана ціску алею.
2. Адкруціце корак ахоўнага клапана. Пры гэтым майце на ўвазе, што на яе ўздзейнічае намаганне сціснутай спружыны.
3. Выміце спружыну, накіроўвалы штыфт і поршань (гл. мал. Засцерагальны клапан ціску алею алейнай помпы).
4. Ачысціце ўсе дэталі, праверце іх стан і, пры неабходнасці, заменіце.
5. Усталюйце дэталі ахоўнага клапана ціску алею ў паслядоўнасці, зваротнай зняццю.
Ўстаноўка
Устаноўка вырабляецца ў паслядоўнасці, зваротнай зняццю з улікам наступных момантаў.
1. Перад усталёўкай запоўніце алейную помпу чыстым маторным маслам.
2. Зорачку алейнай помпы ўсталюеце выпуклым бокам да помпы.
Замена прываднага ланцуга
Увага! Пры замене ланцуга прывада алейнай помпы таксама неабходна замяніць зорачку алейнай помпы.
Увага! Пры зняцці ланцуга неабходна выкарыстоўваць наждачны круг або вулканіт, для зразання выступоўцаў вонкі капялюшыкаў аднаго з звёнаў ланцуга.
1. Зніміце алейны паддон.
2. Выкруціце свечкі запальвання.
3. Прыслабце ніт мацавання зорачкі алейнай помпы.
4. Выкарыстоўваючы наждачны круг або вулканіт, сашліфуйце заклёпванні аднаго са звёнаў ланцуга.
5. Зніміце фіксавальную пласціну звяна ланцуга і выбіце звяно ланцуга.
6. Адкруціце ніт мацавання зорачкі алейнай помпы і зніміце зорачку з вала помпы.
7. Усталюеце новую зорачку на вал алейнай помпы выпуклым бокам да помпы.
8. Выкарыстоўваючы звяно, знятае з ланцуга, злучыце канец старога ланцуга з новым ланцугом. Пракручваючы каленчаты вал рухавіка па гадзіннікавай стрэлцы, прапусціце новы ланцуг вакол зорачкі каленчатага вала. Пры гэтым увесь час падтрымлівайце галіны ланцуга нацягнутымі так, каб яна не знялася з зорачкі каленчатага вала.
9. Пасля выхаду новага ланцуга адлучыце ад яго стары ланцуг.
10. Усталюеце канцы новага ланцуга на зорачку алейнай помпы і злучыце іх злучальным звяном.
11. Усталюеце якая фіксуе пласціну на злучальнае звяно ланцуга і расклёпайце злучальнае звяно. Праверце, што пасля расклёпвання злучальнага звяна не засталіся металічныя задзірыны.
12. Зацягніце ніт мацавання зорачкі алейнай помпы патрабаваным момантам.
13. Усталюеце алейны паддон.
14. Укруціце свечкі запальвання.
