Увага! Пры ўсталёўцы верхняга вечка прываднага ланцуга неабходна выкарыстоўваць герметык і новыя пракладкі.
Зняцце

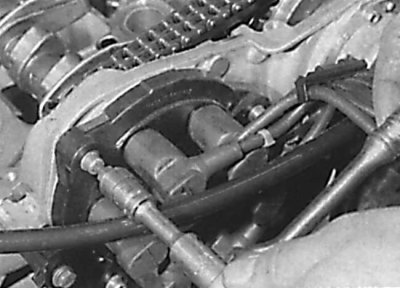

Адшрубоўванне нітаў мацавання вечка размеркавальніка запальвання на мадэлях з сістэмай упырску паліва CIS

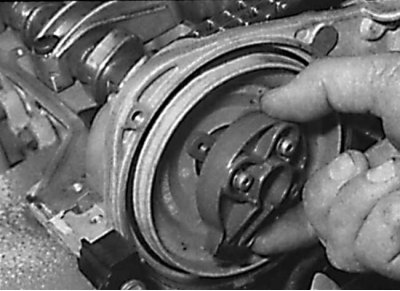

Зняцце ротара размеркавальніка запальвання

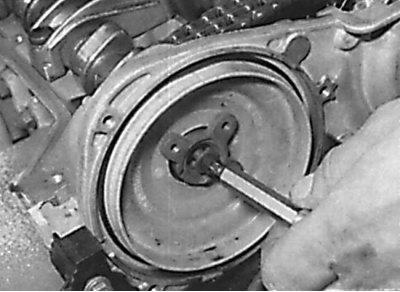

Адшрубоўванне ніта мацавання ротара размеркавальніка запальвання

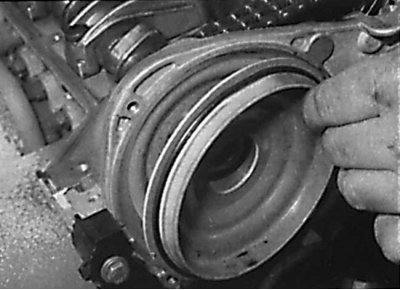

Зняцце ахоўнага экрана на мадэлях з сістэмай упырску паліва CIS

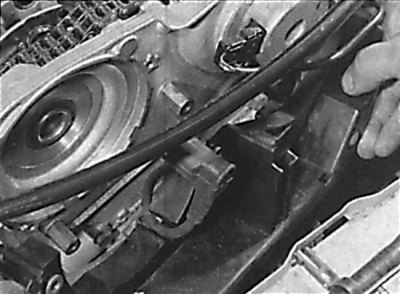

Адшрубоўванне пластыкавага шчыта на мадэлях з сістэмай упырску паліва CIS

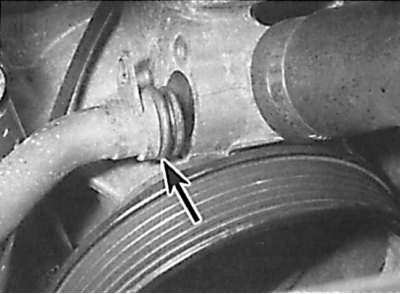

Зняцце ўшчыльняльнага кольца круглага перасеку
Пасля адлучэння трубы астуджальнай вадкасці ад вадзяной помпы зніміце з трубы ўшчыльняльнае кольца круглага перасеку.

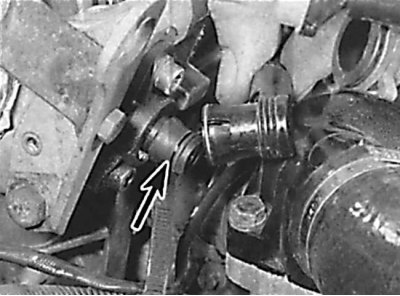

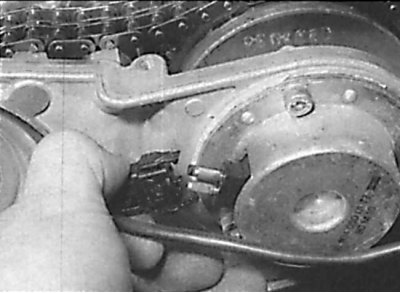

Адлучэнне электрычнага раздыма ад датчыка становішча размеркавальнага вала
Зняцце датчыка становішча размеркавальнага вала, кіраўніка впускнымі клапанамі на мадэлях з сістэмай упырску паліва CIS

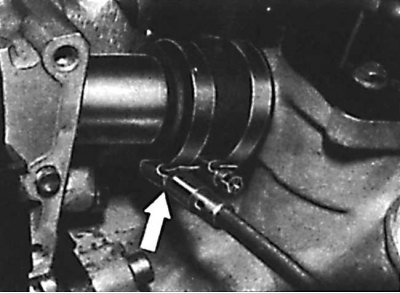

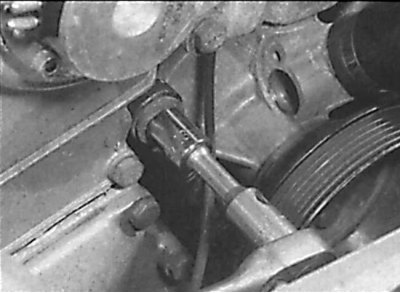

Адшрубоўванне ніта, які мацуе стойку механізму нацяжэння дапаможнага прываднага рамяня да вечка прываднага ланцуга на мадэлях з сістэмай упырску паліва CIS
Адшрубоўванне нітаў мацавання верхняга вечка прываднага ланцуга на мадэлях з сістэмай упырску паліва CIS

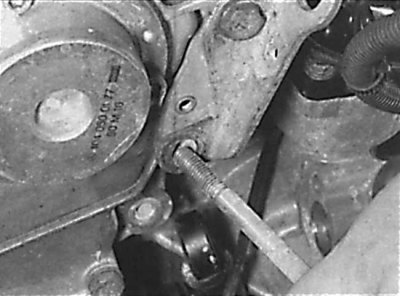

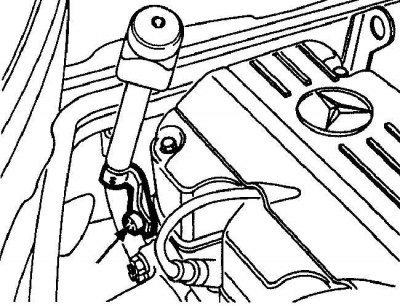

Адшрубоўванне двух нітаў мацавання вечка прываднага ланцуга, якія таксама мацуюць апору рухавіка
Зняцце верхняга вечка прываднага ланцуга
1. Зніміце провад масы з акумулятара.
2. Зліце астуджальную вадкасць з сістэмы астуджэння.
3. Зніміце вечка галоўкі блока цыліндраў.
4. Адлучыце цэнтральны высакавольтны провад ад вечка размеркавальніка запальвання.
5. Адкруціце балты мацавання і зніміце вечка размеркавальніка запальвання (гл. мал. Адшрубоўванне нітаў мацавання вечка размеркавальніка запальвання на мадэлях з сістэмай упырску паліва CIS). Перамесціце вечка размеркавальніка запальвання ў бок, не адлучаючы ад яе пакінутыя высакавольтныя правады.
6. Адкруціце шрубы і зніміце ротар размеркавальніка (гл. мал. Зняцце ротара размеркавальніка запальвання).
7. Адкруціце цэнтральны ніт і зніміце прывад ротара размеркавальніка запальвання (гл. мал. Адшрубоўванне ніта мацавання ротара размеркавальніка запальвання).
8. Зніміце ахоўны экран і ўшчыльненне з верхняга вечка прываднага ланцуга (гл. мал. Зняцце ахоўнага экрана на мадэлях з сістэмай упырску паліва CIS).
9. Зніміце верхні заспакаяльнік ланцуга.
10. Зніміце высакавольтны провад і адкруціце пластыкавы шчыт ад падставы верхняга вечка прываднага ланцуга (гл. мал. Адшрубоўванне пластыкавага шчыта на мадэлях з сістэмай упырску паліва CIS).
11. Адкруціце ніты, якія мацуюць трубу падачы астуджальнай вадкасці да вентылятара радыятара і вадзяной помпе. Адлучыце трубу ад вадзяной помпы і перамесціце яго ў бок (гл. мал. Зняцце ўшчыльняльнага кольца круглага перасеку).
12. Адлучыце электрычны раздым ад датчыка становішча размеркавальнага вала і рэле механізму рэгулявання размеркавальнага вала, які кіруе впускнымі клапанамі (гл. мал. Адлучэнне электрычнага раздыма ад датчыка становішча размеркавальнага вала, Зняцце датчыка становішча размеркавальнага вала, кіраўніка впускнымі клапанамі на мадэлях з сістэмай упырску паліва CIS).
13. Адкруціце прамежкавы шкіў дапаможнага прываднага рамяня.
14. Адкруціце ніт, які мацуе кранштэйны правады высокай напругі да ніжняга вечка прываднага ланцуга.
15. З верхняга вечка прываднага ланцуга выкруціце корак, размешчаную пад размеркавальным валам, кіраўнікам впускными клапанамі.
16. Адкруціце гайку і ніт, якія мацуюць кранштэйны вакуумнага шланга вакуумнага ўзмацняльніка тармазоў да перадпакоя апоры рухавіка.
17. Адкруціце ніт, які мацуе сцёку механізму нацяжэння дапаможнага прываднага рамяня да вечка прываднага ланцуга (гл. мал. Адшрубоўванне ніта, які мацуе стойку механізму нацяжэння дапаможнага прываднага рамяня да вечка прываднага ланцуга на мадэлях з сістэмай упырску паліва CIS). Адзначце размяшчэнне шайб і пракладак для правільнай паўторнай усталёўкі.
18. На мадэлях з каленчатым патрубкам сістэмы астуджэння, усталяваным у цэнтры верхняга вечка прываднага ланцуга адлучыце ад каленчатага патрубка шланг, адкруціце ніты і зніміце каленчаты патрубок.
19. Адкруціце балты мацавання верхняга вечка прываднага ланцуга. Пры гэтым майце на ўвазе, што ніжні правы ніт застаецца ў вечку. Два ніта, якія мацуюць верхняе вечка прываднага ланцуга таксама мацуюць перадпакой апору рухавіка (гл. мал. Адшрубоўванне нітаў мацавання верхняга вечка прываднага ланцуга на мадэлях з сістэмай упырску паліва CIS, Отвинчивание двух нітаў мацавання вечка прываднага ланцуга, якія таксама мацуюць апору рухавіка).
20. Зніміце верхняе вечка прываднага ланцуга разам з ніжнім правым нітам (гл. мал. Зняцце верхняга вечка прываднага ланцуга).
21. Зніміце пракладку з канаўкі ў верхняй частцы ніжняга вечка прываднага ланцуга.
Ўстаноўка
Устаноўка новага ўшчыльняльнага кольца размеркавальнага вала, які кіруе выпускнымі клапанамі
Усталёўка новай пракладкі ў пазу ніжняга вечка прываднага ланцуга
1. Ачысціце спалучаныя паверхні верхняга вечка прываднага ланцуга і галоўкі блока цыліндраў.
2. Заменіце ўшчыльняльнае кольца размеркавальнага вала, кіраўніка выпускнымі клапанамі, размешчанае ў вечку прываднага ланцуга (гл. мал. Устаноўка новага ўшчыльняльнага кольца размеркавальнага вала, які кіруе выпускнымі клапанамі).
3. Вымерайце глыбіню ўсталёўкі ўшчыльняльнага кольца, затым, выкарыстоўваючы лязо адвёрткі, выміце ўшчыльняльнае кольца з верхняга вечка прываднага ланцуга.
4. Ачысціце гняздо ўшчыльняльнага кольца ў верхнім вечку прываднага ланцуга.
5. Выкарыстоўваючы трубчастую апраўку адпаведнага дыяметра, усталюеце новае ўшчыльняльнае кольца ў гняздо на раней вымераную глыбіню.
6. Для таго каб не пашкодзіць працоўныя беражкі ўшчыльняльнага кольца пры ўсталёўцы вечка прываднага ланцуга, абгарніце ліпкай стужкай пярэдні тарэц размеркавальнага вала, кіраўніка выпускнымі клапанамі.
7. Вырабіце пласт герметыка на месца злучэння верхняй часткі ніжняга вечка прываднага ланцуга з галоўкай блока цыліндраў.
8. Усталюеце новую пракладку ў пазу ў верхняй частцы ніжняга вечка прываднага ланцуга. Вышмаруйце верхні бок пракладкі (гл. мал. Усталёўка новай пракладкі ў пазу ніжняга вечка прываднага ланцуга).
9. Вырабіце тонкі пласт герметыка на спалучаныя паверхні галоўкі блока цыліндраў і верхняга вечка прываднага ланцуга.
10. Усталюеце ніжні правы ніт у вечка прываднага ланцуга, затым усталюеце вечка на галоўку блока цыліндраў.
11. Усталюеце пакінутыя ніты мацавання вечка і раўнамерна і паступова зацягніце іх патрабаваным момантам, пачынальна з ніжніх нітаў.
12. Зніміце ліпкую стужку з пярэдняга тарца размеркавальнага вала, які кіруе выпускнымі клапанамі.
13. Далейшая ўстаноўка вырабляецца ў паслядоўнасці, зваротнай зняццю. Заліце астуджальную вадкасць у сістэму астуджэння.
