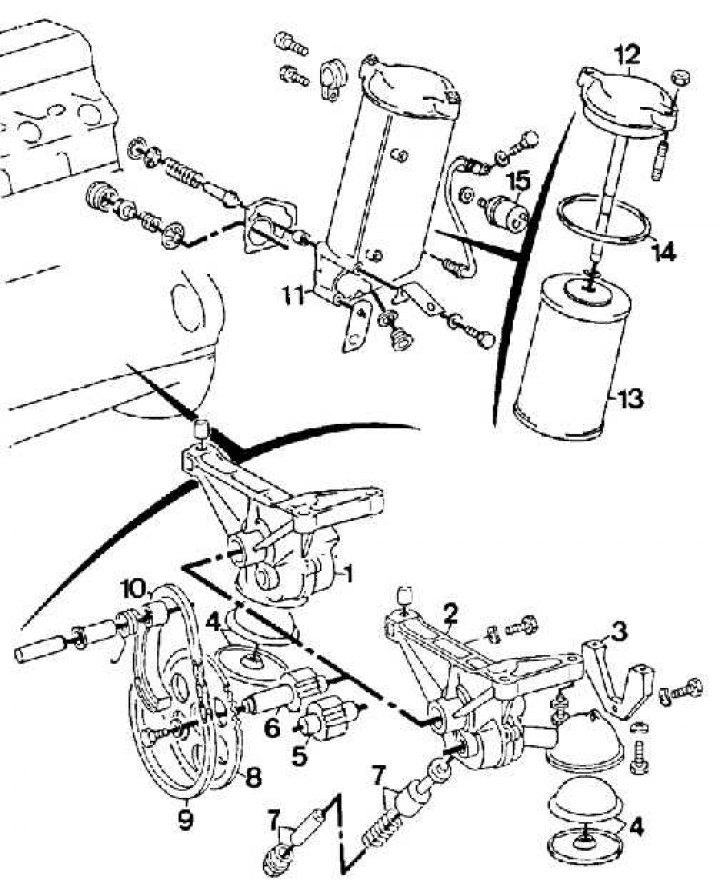

Сістэма змазкі
1 – корпус алейнай помпы 4-х цыліндравага рухавіка; 2 – корпус алейнай помпы 5-ці цыліндравага рухавіка; 3 – кранштэйны сеткаватага фільтра; 4 - сеткаваты фільтр; 5 – шасцярня алейнай помпы; 6 – вядучая шасцярня алейнай помпы; 7 - ахоўны клапан ціску; 8 - зорачка; 9 – прывадны ланцуг алейнай помпы; 10 - нацягвальнік ланцуга; 11 - корпус алейнага фільтра; 12 - вечка; 13 - фільтруе элемент; 14 - пракладка; 15 - датчык ціску

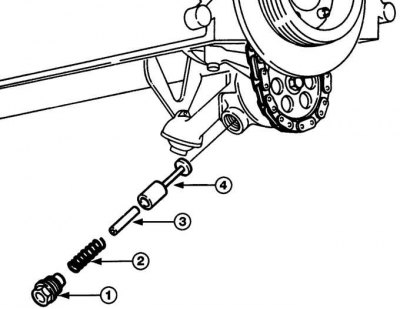

Засцерагальны клапан ціску алею алейнай помпы
1 - корак;
2 - спружына;
3 – накіроўвалы штыфт;
4 – поршань
Алейная помпа
Зняцце

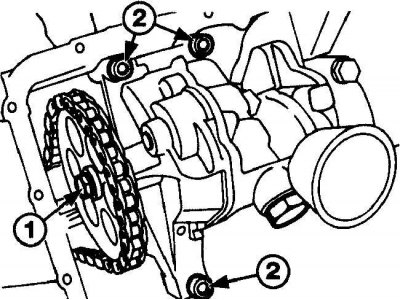

Размяшчэнне ніта мацавання зорачкі алейнай помпы (1) і нітаў мацавання алейнай помпы (2)
1. Зніміце алейны паддон.
2. Адшрубуйце ніт і зніміце зорачку разам з прывадным ланцугом з вала алейнай помпы.
3. На 5- і 6-цыліндравых рухавіках адкруціце ніт, які мацуе маслоприемную трубу да кранштэйна.
4. Адкруціце тры ніта і зніміце алейную помпу з блока цыліндраў (гл. мал. Размяшчэнне ніта мацавання зорачкі алейнай помпы і нітаў мацавання алейнай помпы)).
Праверка
1. Праверыць можна толькі дэталі ахоўнага клапана ціску алею.
2. Адкруціце корак ахоўнага клапана. Пры гэтым майце на ўвазе, што на яе ўздзейнічае намаганне сціснутай спружыны.
3. Выміце спружыну, накіроўвалы штыфт і поршань.
4. Ачысціце ўсе дэталі, праверце іх стан і, пры неабходнасці, заменіце.
5. На рухавіках з маслоуловляющей пласцінай на блоку цыліндраў пры зняцці алейнай помпы зніміце і ачысціце маслоуловляющую пласціну.
6. Усталюйце дэталі ахоўнага клапана ціску алею ў паслядоўнасці, зваротнай зняццю.
Ўстаноўка
Ўстаноўка вырабляецца ў паслядоўнасці, зваротнай зняццю з улікам наступных момантаў...
1. Перад усталёўкай алейнай помпы запоўніце яго чыстым маторным алеем.
2. Зорачку алейнай помпы ўсталюеце выпуклым бокам да помпы.
3. Заліце ў рухавік маторнае масла.
Замена прываднага ланцуга
Увага! Пры замене ланцуга прывада алейнай помпы таксама неабходна замяніць зорачку алейнай помпы.
Увага! Пры зняцці ланцуга неабходна выкарыстоўваць наждачны круг або вулканіт, для зразання выступоўцаў вонкі капялюшыкаў аднаго з звёнаў ланцуга.
1. Зніміце алейны паддон.
2. Прыслабце ніт мацавання зорачкі алейнай помпы.
3. Выкарыстоўваючы наждачны круг або вулканіт, сашліфуйце заклёпванні аднаго са звёнаў ланцуга.
4. Зніміце фіксавальную пласціну звяна ланцуга і выбіце звяно ланцуга.
5. Адкруціце ніт мацавання зорачкі алейнай помпы і зніміце зорачку з вала помпы.
6. Усталюеце новую зорачку на вал алейнай помпы выпуклым бокам да помпы.
7. Выкарыстоўваючы звяно, знятае з ланцуга, злучыце канец старога ланцуга з новым ланцугом. Пракручваючы каленчаты вал рухавіка па гадзіннікавай стрэлцы, прапусціце новы ланцуг вакол зорачкі каленчатага вала. Пры гэтым увесь час падтрымлівайце галіны ланцуга нацягнутымі так, каб яна не знялася з зорачкі каленчатага вала.
8. Пасля выхаду новага ланцуга адлучыце ад яго стары ланцуг.
9. Усталюеце канцы новага ланцуга на зорачку алейнай помпы і злучыце іх злучальным звяном.
10. Усталюеце якая фіксуе пласціну на злучальнае звяно ланцуга і расклёпайце злучальнае звяно. Праверце, што пасля расклёпвання злучальнага звяна не засталіся металічныя задзірыны.
11. Зацягніце ніт мацавання зорачкі алейнай помпы патрабаваным момантам.
12. Усталюеце алейны паддон.
