Премахване на зъбното колело и ангренажната верига
1. Отстранете буталата или алтернативно разкачете основните лагери, ако не е необходимо да извършвате никакви операции по буталата и цилиндрите. Свалете и зъбните колела на разпределителния вал (валове), преден семеринг на колянов вал и маховик (задвижващ диск).
2. Извийте болтовете на междинния диск от задната част на цилиндровия блок.

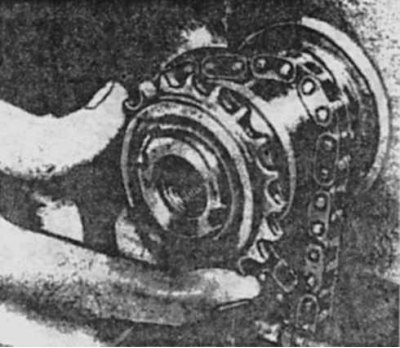

3. Освободете веригата от предното зъбно колело на коляновия вал и извадете зъбното колело, като го повдигнете с лост. Свалете веригата.
4. Ако е необходимо, отстранете болтовете на скобата на разпределителния вал от предната част на цилиндровия блок и отстранете предпазителя (намаляване) клапан за смазване. Също така, ако е необходимо, отстранете долния водач на веригата.
5. Проверете наличието на етикети върху капаците на радикалните лагери и, ако е необходимо, направете нови етикети.
6. Преди отстраняването на коляновия вал се уверете, че неговият аксиален луфт е в установените граници. За тази цел поставете плочата за усещане между реброто на коляновия вал и упорната повърхност на 2-рата лагерна черупка
7. Завъртете болтовете и, като леко почукате върху капаците на радикалните лагери, ги отстранете заедно със свободните части на лагерите.
8. Издърпайте коляновия вал от картера.
9. Отстранете черупките на лагерите от капаците и картера, като ги маркирате с относителни позиции. Също така извадете (лост) горната половина на задния семеринг на коляновия вал от картера.
