Отделни характеристики са дадени и в текста на главата и, ако са задължителни, са подчертани с удебелен шрифт.
Общи параметри | |
Тип | 5-степенна автоматична с електронно управление на предавките или 6-степенна автоматична трансмисия «Sequentronic» |
Обозначаване | 722.6 (W5A 330/580) или съответно 716.6 |

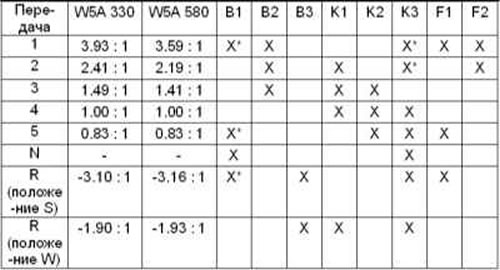

Приложена течност 7,0 л, MB No 001 989 21 03 10 9,0 л, MB No 001 989 21 03 10 Кодовете за диагностика на системата за електронно управление на автоматичната скоростна кутия вижте главата Електрическо оборудване на двигателя. Предавателни числа и активиране на активатори AT 722.6 | |
* Превключвайте активаторите само в режим kickdown | |
основна предавка | 3.06: 1 (3.27: 1) |
Задни опори на двигател/скоростна кутия | |
болтове (2) | 25 |
болтове (3) задни напречни греди към тялото | 40 |
Болт или гайка, закрепващи опората на двигателя към скоростната кутия | 50 |
Гайки на фланеца на задвижващия вал към скоростната кутия: | |
M10 | 40 |
M12 | 60 |
716.6 | |
Кабелен сноп за ръчна скоростна кутия | |
| 15 |
| 10 |
Конекторен държач за сензори за ъгъл на завиване | 10 |
Държач за централен конектор | 10 |
Масова точка при скоростната кутия | 10 |
Пробка за отстраняване на масло от скоростна кутия | 60 |
Пробка за пълнене на масло в скоростната кутия | 50 |
Скоба за акумулатора на корпуса на скоростната кутия | 15 |
Болт за закрепване на габарита на ъгъла на въртене към нивото на габарита | 3 |
Вентилационен корпус на контролно-пропускателния пункт | 6 |
Хидравличен блок на КПП | |
| 7.5 |
| 9.5 |
Помпа към корпуса на скоростната кутия | 7.5 |
Коляно към корпуса на скоростната кутия | 3 |
Резервоар към корпуса на скоростната кутия | 9.5 |
Мостът на централния блок за смяна на предавките към дъното | 23 |
Превключвател за светлини за заден ход към корпуса на скоростната кутия | 10 |
Сензорна платка към корпуса на скоростната кутия | 3 |
Задържаща планка за скоростна кутия | 9 |
Свързваща втулка към централната ос на превключване на скоростите | 11.5 |
Сензор за преместване към лоста за освобождаване на съединителя | 3 |
722.6 | |
Пробка за масло AT | 20 |
Маслена пробка на преобразувателя на въртящия момент AT | 16 |
Болтове за палети AT | 8 |
Заключващият винт на тягата на селектора АТ | 12 |
Болт за закрепване на хидротрансформатора към водещ диск М8 | 42 |
Дренажна пробка в трансмисионния съд | 20 |
Гайка за закрепване на карданния вал към скоростна кутия M12 | 60 |
Болт за закрепване на електромагнитния клапан към плочата на превключвателя | 8 |
Болт за закрепване на капака на корпуса на клапаните към корпуса на клапаните М6х30 | 8 |
Болт за закрепване на страничния капак към капака на корпуса на клапана и тялото на клапана M4x12 | 4 |
Болт за закрепване на корпуса на трансмисията към корпуса на хидротрансформатора | 20 |
Болт за закрепване на палета към корпуса на трансмисията 8 | |
Гайка за закрепване на фланеца на изходящия вал | 200 |
Болт за закрепване на електрохидравличния блок за управление към кутията на трансмисията | 8 |
Болт за закрепване на многодисковата спирачка B2 към корпуса на трансмисията | 16 |
Болт за закрепване на палеца към скоростния лост | 8 |
Пробка за източване на преобразувателя на въртящия момент | 16 |
