Задвижващ ремък на компресора

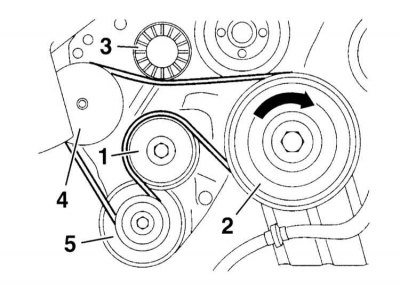

1 - Опъваща ролка; 2 - колянов вал; 3 - Отклоняваща ролка; 4 - Компресор; 5 - Генератор
Оттегляне
1. Отстранете капака на вентилатора или въздушния филтър в зависимост от модела на двигателя.
2. Разхлабете клиновия ремък. За да направите това, монтирайте външен гаечен ключ Torx 10 mm и наклонете лоста за опъване с опъващата ролка обратно на часовниковата стрелка.
внимание! Не отклонявайте лоста от монтажната гайка на опъващата ролка.
3. Отстранете клиновия ремък.
4. Проверете колана, обърнете се към главата Текуща услуга.
Инсталация

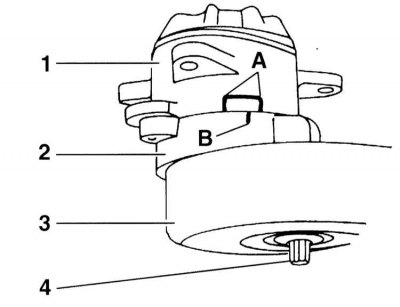

1 - Държач; 2 - Лост за опъване; 3 - Опъваща ролка; 4 - Външен Torx 10 мм
1. Поставете клиновия ремък, като започнете от опъващата ролка. След това поставете колана в последователност от числа.
2. Бавно завъртете направляващата ролка по посока на часовниковата стрелка, като същевременно следите позицията на ремъка върху ролките.
3. Позиционен знак (IN), гледано от долната страна на двигателя, трябва да е в диапазона (А). Ако маркировката е на друго място, дължината на колана не отговаря на посочената или обтегачът на колана е неправилно монтиран.
4. Поставете капака на вентилатора или въздушния филтър в зависимост от модела на двигателя.
Основен задвижващ ремък
Оттегляне
1. Свалете ремъка на компресора.
2. Разхлабете и свалете клиновия ремък по същия начин, както ремъка на компресора.
Инсталация

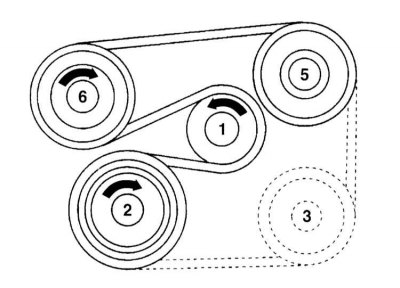

1 - Опъваща ролка; 2 - колянов вал; 3 - Компресор на хладилника на климатика; 5 - Помпа на кормилното управление или двойна помпа; 6 - Помпа на охлаждащата течност
1. Поставете клиновия ремък в съответствие с последователността от числа на илюстрацията и опънете по същия начин като ремъка на компресора.
2. Поставете ремъка на компресора.
