Спецификации на електрическото оборудване

0
Забележка. Отделни характеристики са дадени и в текста на главата и, ако са задължителни, са подчертани с удебелен шрифт.

Общи параметри

Лампи с нажежаема жичка

12 V

Предназначение

База, Тип Мощност, W

дълги светлини

H7/D2R 55/35

къси светлини

H7/D2R 55/35

Фарове за мъгла

HB4 55

Предни пътепоказатели

PY 21

светлина за паркиране

W 5

Повторители на странични мигачи

WY 5

Задни пътепоказатели

PY 21

Стопове

R 21

мъгливи фенери

R 21

светлини за заден ход

R 21

Светлини на регистрационния номер

От 5

габаритни светлини

R 4

Интериорни лампи / осветление на багажника

от 10

H7HB4

Халогенна лампа (закопчаване с клипс)

D2R

Високоволтова ксенонова лампа

Р

байонетна основа

PY

Байонетна основа, оранжева

W

стъклен цокъл

WY

Стъклен цокъл, оранжев

СЪС

Софит

R

байонетна основа

Кутия с предпазители в багажното отделение на автомобила





Предпазител

Терминал

Конектор

Цвят и сечение на проводника, mm2

Предназначение

Текуща сила (А)

1

15R

Регулиране на лявата седалка:

30

1, щифт 5

Черно-жълто 2.5

Устройство за регулиране на седалката на водача/управление с памет (N32/1)

2

15R

Регулиране на дясната седалка:

30

1, щифт 6

Черно-розово 2.5

Блок за регулиране/памет на седалката на предния пътник (N32/2)

Полуелектронно регулиране на предната седалка:

1 щифт 6

Черно-жълто 2.5

Реле за настройка на водача (К5/1) /пътник (К5/2) седалки

3

30

Контрол на налягането в гумите (TRS):

07 май

7, изход 1

Червено-жълто 0,5

TPC контролен блок (N88)

TV ECE и САЩ:

9, изход 1

Червено-жълто 0,75

ТВ тунер (Европа, САЩ, Япония) (A2/42)

Телевизия Япония:

9, изход 1

Червено-жълто 0,75

ТВ тунер (A2/10)

Модели 203.7:

16, изход 1

Червено-зелено 0,5

Радиоприемник за дистанционно управление на стационарен нагревател (STH) (A6/1)

17, изход 1

Червено-зелено 0,75

Задна вътрешна лампа (Е15/3)

Модели 203.0 и 203.2 с парктроник и задна вътрешна светлина:

17, изход 1

Червено-зелено 0,75

Дисплей за аларма PTS (задна вътрешна лампа) (A44/3)

4

15R

1, изход 3

Черно-зелено 2.5

Горивна помпа (М3)

15

5

15R

-

-

Резервно реле 2 (N10/2kС)

20

6

30

28, изход 1

-

-

25

7

15R

-

-

Резервно реле 1 (N10/2kD)

20

8

30

23, щифт 4

Червено-жълто 0,75

Модул за усилвател на антената на задния прозорец 1 (A2/71)

07-5

ATA с TS и IMS:

4, изход 4

Червено-синьо 0,5

алармена сирена (H3)

4, изход 5

Червено-бяло 0,5

ATA сензор за накланяне (B33)

9

30

22, щифт 4

Червено-синьо 2.5

Контролна кутия на горния контролен панел (N70)

25

10

15R

20, щифт 5

Черно 2.5

Нагревател на задното стъкло (R1)

40

11

15R

20, резултат 3

-

-

20

12

15R

Модели 203.2:

20, изход 2

Черно-зелено 1.5

Вътрешен контакт (Х58/1)

15

13

15R

19, изход 1

Черно-жълто 0.75

Пневматична помпа за ортопедична седалка (M40)

5

Система за гласово управление (VCS):

5, изход 2

Черно-жълто 0,5

Устройство за гласово управление (А35/11)

Мобилен телефон Motorola Star TAC, модернизация:

5, изход 2

Черно-жълто 0,5

D2B интерфейс за преносим мобилен телефон (A59/1)

Модели 203.0 и 203.2 с лампи за четене:

12, щифт 5

Черно сиво 0,5

Задна светлина за четене (Е15/3)

Модели 203.0 и 203.2 с лампи за четене и парктроник:

12, щифт 5

Черно сиво 0,5

Дисплей за аларма PTS (задна вътрешна лампа) (A44/3)

12, щифт 5

Черно сиво 0,5

Блок за управление на PTS (N62)

14

15R

30, изход 1

Черно-жълто 1.5

- Е/мотор на почистващ препарат за задно стъкло (М6/4)

15

15

-

-

-

- Реле за пълнене, полярност на приемника 1 (N10/2kG)

10

16

30

За VSC:

20

5 изход 1

Червено-виолетово 0,5

Устройство за гласово управление (А35/11)

За CTEL Motorola Star TAC, преоборудване:

5 изход 1

Червено-виолетово 0,75

- D2B интерфейс за мобилен телефон (A59/1)

17

30

S17 (външен предпазител)

Червено-зелено 2.5

За теглич:

20

- конектор за теглич (N28/1)

18

30

S18 (външен предпазител)

Червено-жълто 2.5

За теглич:

20

- 13-пинов конектор за теглич (X58)

19

30

S19 (външен предпазител)

Червено-бели 1.5

- Пневматична помпа за многоконтурна седалка (M40)

20

20

30

S20 (външен предпазител)

Червено-синьо 0,75

За да затъмните задното стъкло:

7.5

- затъмнено задно стъкло (K74)




Реле

Местоположение

Обозначаване

А

Реле на горивната помпа (N10/2kA)

IN

Реле 2, клема 15R (N10/2kV)

СЪС

Резервно реле 2 (N10/2kС)

D

Резервно реле 1 (N10/2kD)

д

Реле за заден размразител (N10/2kЕ)

F

Реле 1, клема 15R (N10/2kF)

G

Реле за пълнене, превключвател на полярността 1 (N10/2kG)

з

Реле за пълнене, превключвател на полярността 2 (N10/2kN)

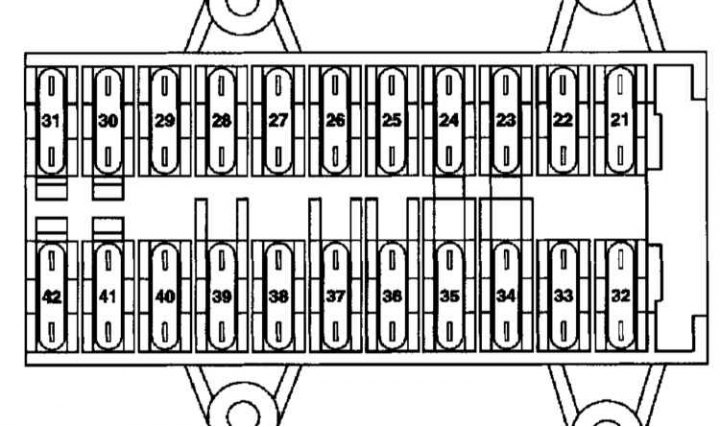

Кутия с предпазители в купето





Предпазител

Терминал

Конектор

Цвят и сечение на проводника, mm2

Предназначение

Текуща сила (А)

21

30

Х35/1 (конектор за лява предна врата)

Червено-бяло/2.5

Блок за управление на предната лява врата (N69/1)

30

22

30

Х35/2 (конектор за дясна предна врата)

Червено-сиво/2.5

Блок за управление на предна дясна врата (N69/2)

30

23

30

-

-

запалка

15

24

30

-

-

Резервен

-

25

30

5, изход 4

Червено-зелено/2.5

Контролен блок на горния контролен панел (N72/1)

10

26

30

1, изход 26

Червено-виолетово/4.0

усилвател на звука (A72/13)

30

27

30

2, изход 1

Червено-жълто/2.5

Блок за управление на мощността на седалката на водача (с памет) (N32/1)

30

28

30

-

-

Резервен

-

29

30

Х35/33 (рамка-под/авариен конектор за захранване)

Червено-синьо/2.5

За такси: Специализиран модул за контрол на отскачането (SVMCM) (N26/9)

30

30

30

1, изход 3

Червено-зелено/4.0

Устройство за циркулация на въздуха на нагревателя (A32)

40

31

30

А, извод 9

Червено-виолетово/1,5

Блок за управление EIS (N73)

20

32

30

Х35/3 (конектор за лява задна врата)

Червено-черно/2.5

Блок за управление на задната лява врата

30

33

30

Х35/4 (конектор за дясна задна врата)

Червено-бяло/2.5

Блок за управление на задната дясна врата

30

34

30, 15

-

Червено-виолетово/1,5

Лепило за конекторна втулка 30 (Z4/3)

07.5

Z4/3 (лепило за конекторна втулка 30)

Червено-виолетово/1.0

За система за спешни повиквания (САЩ) и допълнителен мобилен телефон:

Мобилен телефон и трансивър TELE AID D2B (A35/17)

Червено-виолетово/1,5

За вграден телефон:

Мобилен телефон и D2B трансивър (A35/13)

Червено-виолетово/1,5

За системата за предупреждение при бедствие TELE AID:

Мобилен телефон и трансивър TELE AID D2B (A35/17)

Червено-виолетово/0,75

За допълнителен мобилен телефон:

Телефонен интерфейс (A34/4)

27 (лепило за конекторна втулка 30)

Компенсатор CTEL (A28/3)

Червено/0,5

За допълнителен мобилен телефон:

Телефонен интерфейс (A34/4)

Х39/37 (Конектор за преносим телефон)

Червено-виолетово/1.0

За японски модели, модели 203.0 и системи за спешни повиквания:

Мобилен телефон и трансивър TELE AID D2B (A35/17)

35

30

1, изход 1

Червено-черно/2.5

За стационарен нагревател (STH):

30

Нагревател STH (A6)

36

30

-

Червено/1,5

За държавни автомобили (STH):

30

37

30

2, изход 2

Червено-бяло/2.5

Блок за управление на вакуумната помпа на усилвателя на спирачките (N65/3)

25

38

30

2, изход 1

Червено-зелено/2.5

Блок за управление на мощността на предната дясна седалка (N32/2)

30

39

30

-

-

Резервен

-

40

30

Х35/33 (рамка-под/авариен конектор за захранване)

Червено-бяло/2.5

За таксита и държавни превозни средства:

30

Специализиран модул за контрол на отскачането (SVMCM) (N26/9)

41

30

1, изход 2

Червено-синьо/0,5

Контролен блок на горния контролен панел (N72/1)

07.5

1, щифт 14

Червено-синьо/0,75 2

За автоматичен нагревател:

Бутон за управление на нагревателя (N18)

За автоматичен климатик (AAS):

Блок за управление с бутон AAC (N22)

За AAS система "комфорт":

Блок за управление с бутон AAC "комфорт" (N22/7)

42

30

1, щифт 5

Червено-жълто/0,5

Табло (A1)

07.5




Кутия с предпазители и релета в двигателния отсек





Реле

Местоположение

Предназначение

i

Fanfare Klaxon Relay (N10/1kl)

ДА СЕ

Реле на клема 87, шаси (N10/1kK)

L

Реле за скорост (1 и 2) чистачки (N10/1kL)

М

Релейна клема 15R (N10/1kM)

N

Реле за управление на помпата KSG (N10/1kN)

ОТНОСНО

Реле на помпата за вторичен въздух (N10/1kO)

Р

Релейна клема 15 (N10/1kP)

Q

Реле за включване/изключване на чистачките (N10/1kQ)

R

Клема 87 реле, двигател (N10/1kR)

S

Стартерно реле (N10/1kS)

Предпазител

Терминал

Конектор

Цвят и сечение на проводника, mm2

Предназначение

Текуща сила (А)

43а

15R

-

-

Fanfare Klaxon Relay (N10/1kl)

15

43b

30

-

-

Fanfare Klaxon Relay (N10/1kl)

15

44

15R

23

Черно-жълто/0,5

За системата за предупреждение при бедствие TELE AID:

5

Блок за управление TELE AID (А35/8)

За вграден телефон:

D2B интерфейс (A59)

За допълнителен мобилен телефон:

Телефонен интерфейс (A34/4)

За система за спешни повиквания (САЩ):

Накрайник на конектора 15R (Z3/12)

За система за спешни повиквания (Япония):

Блок за управление TELE AID (А35/8)

45

15R

12, щифт 4

Розово-черно/0.75

Защитен с предпазител през конектора на страничната въздушна възглавница (Z3/31):

07.5

Блок за управление на SRS (N2/7)

46

15

-

-

Реле за включване/изключване на чистачките (N10/1kQ)

40

47

15R

Подсветка (в допълнение към осветлението на дефлекторите):

15

19, щифт 6

Черно-жълто/0.75

Светлини на жабката със сензорен ключ (E13/2)

19, щифт 6

Черно-жълто/1.0

Светещ преден пепелник/запалка

48

15

3, изход 1

Черно-зелено/1.0

Блок за управление на вакуумната помпа на усилвателя на спирачките (N65/3)

15

За двигател 112:

17, щифт 3

Черно-жълто/1.5

Защитена с предпазител конекторна втулка (Z3/29) 15

49

15

12, щифт 3

Черно-червено/0,5

Блок за управление на SRS (N2/7)

07.5

50

15

19, щифт 4

Черно-зелено/0,5

Модул за ключ за осветление (S1)

5

14, изход 1

-

-

51

15

19, щифт 8

Черно-кафяво/0,5

Табло (A1)

07.5

2, изход 6

Черно и бяло/0,75

AAS (автоматичен климатик) с вграден двигател на спомагателния вентилатор (M4/7)

За AAS "комфорт":

19, щифт 8

Черно-кафяво/0,5

Чрез съединителя на сензора за климатичен контрол (Х85/9):

Сензор за повреда на AAC (B31/1)

Сензор за слънчева радиация AAC (4 бр) (B32/2)

За всички автомобили с ксенонови фарове:

24, изход 1

Черно-розово/0,75

Ляв блок фар (E1)

Десен блок фар (E2)

52

50

17, изход 1

Лилаво/2,5

Стартер (M1)

15+

53

87

13, щифт 3

Виолетово-синьо 0,5

Задна кутия за управление на SAM с реле и кутия с предпазители (N10/2)

15

Двигател 111:

2, изход 9

Червено-синьо 1.5

ECM (N3/10)

15

Двигател 112:

2, изход 9

Червено-синьо 0,75

ECM (N3/10)

15

3, щифт 8

Червено-синьо 0,75

Клапан за продухване на кутията (Y58/1)

15

17, изход 2

Червено-синьо 1.5

Съединител лепило 87M1e (Z7/35)

15

Двигател 611:

2, изход 9

Червено-синьо 2.5

Контактен блок за управление на системата за запалване (CDI) (N3/9)

25

3, щифт 8

Червено-синьо 2.5

CDI контролен блок (N3/9)

25

54

87

Дизелови двигатели:

2, изход 2

Черно-червено 2.5

CDI контролен блок (N3/9)

07.5

17, щифт 4

Черно-червено 1.0

нагревател на всмукателния колектор (R8)

07.5

Бензинови двигатели:

2, изход 2

Черно-червено 2.5

Съединител лепило 87M1e (Z7/36)

15

17, щифт 4 (само 112 двигателя)

Червено-зелено 1.0

(само 112 двигателя)

Съединител лепило 87M1e (Z7/36)

07.5

55

87

7, изход 5

Червено-зелено 0,5

Сензор на волана (N49)

07.5

DTR:

21, изход 1

Червено-синьо 0,75

DTR блок за управление (N63/1)

В:

9, изход 1

Червено-бяло 0,75

Блок за управление ETC (N15/3)

9, изход 3

Червено-синьо 0,75

Електронен блок за управление на скоростния лост (N15/5)

Автоматизиран контролно-пропускателен пункт (Sequentronic):

9, изход 1

Червено-бяло 1.0

Блок за управление Sequentronic (N15/6)

9, изход 3

Червено-синьо 0,75

Сензор за положение на трансмисията (S16/10)

56

87

7, изход 3

Червено-синьо 0,75

Блок за управление ESP и BAS (N47-5)

5

7, изход 4

Червено-жълто 0,5

Ключ за спирачни светлини (S9/10)

57

30z

19, изход 1

Червено-черно 0,5

Сензор на волана (N49)

5

19, изход 1

Червено-синьо 0,5

Електронен блок за управление на запалването / сензорен превключвател, отварящ веригата на стартера (N73)

Двигател 112:

2, изход 4

Червено 0,75

ECM (N3/10)

58

30

Автоматизиран контролно-пропускателен пункт (Sequentronic):

9, изход 4

Черно-синьо 0,5

Блок за управление Sequentronic (N15/6)

40

59

30

8, изход 2

Червено 4.0

Блок за управление ESP и BAS (N47-5)

50

60

30

8, изход 1

Червено 2.5

Блок за управление ESP и BAS (N47-5)

40

61

30

Автоматизиран контролно-пропускателен пункт (Sequentronic):

9, щифт 6

Черно-зелено 0,5

Блок за управление Sequentronic (N15/6)

15

62

30

2, щифт 11

Червено-зелено 0,75

DLC конектор (Х11/4)

5

19, изход 2

Червено-жълто 0,5

Модул за превключване на лампи (S1)

7, изход 7

Розово зелено 0,5

Ключ за спирачни светлини (S9/1)

63

30

19, щифт 5

Червено-зелено 0,5

Модул за превключване на лампи (S1)

5

64

30

радио:

11, изход 2

Червено-синьо 2.5

Радио (A2)

10

COMAND версия:

11, изход 2

Червено-синьо 2.5

Блок за управление на дисплея и функциите COMAND (А40/3n1)

65

15

Впръскване на отработен въздух:

17, щифт 5

Червено-бяло 4.0

Електрическа въздушна помпа (M33)

40




Сила на затягане на резбови съединения, Nm



Моментите на затягане на крепежните елементи също са дадени в текста на главата и на някои илюстрации *.

* Моментите на затягане, показани с удебелен шрифт, трябва да се спазват стриктно; Усилията, които не са с удебелен шрифт, са само ориентировъчни.
Тази статия е достъпна на адрес: руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски
Споделете с приятели:
◀ Предишна
C-класс W203 / Оборудване и инструменти
Следващия ▶

Общо описание на бордовото електрическо оборудване
Диагностика на неизправности на бордовото електрическо оборудване
Проверка на двигателя на чистачките
Проверка на отоплението на задното стъкло
Релета и предпазители — разположение и подмяна
Смяна на батерията на контактния ключ/дистанционното управление
Демонтаж и монтаж на моторчето на чистачките
Демонтаж и монтаж на електродвигател на чистач на задно стъкло
Демонтаж и монтаж на резервоара за вода и двигателя на помпата
Демонтаж и монтаж на датчик за дъжд
Демонтаж и монтаж на звуков сигнал
Връзка в различни формати към тази статия
TEXTHTMLBB Code
Коментари и обратна връзка от посетители
Без коментари все още
Колко ще 44 + 34 ?





W203 (2000-2007)
  • Обща информация
  • Въведение в ръководството
  • Ръководство на потребителя
  • Поддръжка
  • Силов възел
  • Бензинови двигатели
  • Дизелови двигатели
  • Охладителна система
  • Вентилация и отопление
  • Захранваща система
  • Система за впръскване (бензин)
  • Система за впръскване (дизел)
  • Изпускателна система
  • Запалване и управление
  • Зареждане и стартиране
  • Предаване
  • Ръчна скоростна кутия
  • Автоматична скоростна кутия
  • Съединител и задвижващи валове
  • Диференциал
  • Шаси
  • Спирачна система
  • Окачване на автомобил
  • Кормилно управление
  • Каросерия
  • Екстериор (външни елементи)
  • Интериор (вътрешни елементи)
  • Електрическо оборудване
  • Оборудване и инструменти
  • Осветителна система
  • Електрически схеми (преди 2000)
  • Електрически схеми (от 2001 г.)
W202 (1993-2000)
  • Обща информация
  • Ръководство на потребителя
  • Шофиране на кола
  • Грижа за автомобила
  • Поддръжка
  • Силов възел
  • Бензинови двигатели
  • Дизелови двигатели
  • Система за смазване
  • Охладителна система
  • Отопление и вентилация
  • Запалителна система
  • Горивна система
  • Система за впръскване (бензин)
  • Система за впръскване (дизел)
  • Изпускателна система
  • Предаване
  • Съединител
  • Скоростна кутия
  • Шаси
  • Окачване, джанти и гуми
  • Кормилно управление
  • Спирачна система
  • Каросерия
  • Екстериор (външни елементи)
  • Интериор (вътрешни елементи)
  • Врати и прозорци
  • Електрическо оборудване
  • Оборудване и инструменти
  • Захранващи устройства
  • Осветителна система
  • Електрически схеми
190 (W201) (1982-1993)
  • Обща информация
  • Въведение в ръководството
  • Поддръжка и грижи
  • Поддръжка (бензин)
  • Поддръжка (дизел)
  • Отстраняване на неизправности
  • Силов агрегат
  • Бензинов двигател I4
  • Бензинов двигател V6
  • Дизелови двигатели
  • Основен ремонт на двигателя
  • Охлаждане и отопление
  • Захранваща система (карбуратор)
  • Система за впръскване (бензин)
  • Система за впръскване (дизел)
  • Изпускателна система
  • Зареждане и стартиране
  • Запалителна система (I4)
  • Запалителна система (V6)
  • Дизелово отопление
  • Предаване
  • Съединител
  • Ръчна скоростна кутия
  • Автоматична скоростна кутия
  • Карданови валове и оси
  • Шаси
  • Спирачна система
  • Окачване на автомобил
  • Кормилно управление
  • Каросерия
  • Екстериор (външни елементи)
  • Интериор (вътрешни елементи)
  • Врати, брави и прозорци
  • Електрическо оборудване
  • Оборудване и инструменти
  • Електрически схеми

MercedesMan.ru © 2017–2023 · Мобилна версия · Прочетете за Mercedes · Карта на сайта: EN BG BY UA RS HR RO PL SK HU · Обратна връзка · Търсене в сайта · Към отметки A-Class (W168) · C-Class (W201) · C-Class (W202) · C-Class (W203) · E-Class (W123) · E-Class (W124) · E-Class (W210) · G-Class (W463) · M-Class (W163) · S-Class (W116, бензин) · S-Class (W126, бензин) · S-Class (W140) · S-Class (W220) · Sprinter · Vito 1 · Вито 2 ·
