Комби и спортно купе
Оттегляне
1. Отворете задната врата.
2. Отстранете облицовката на задната врата, вижте съответния раздел.

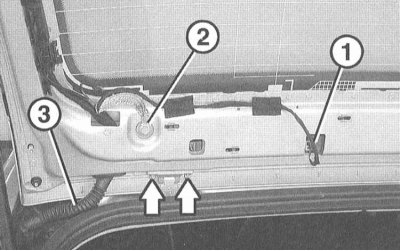

3. Издърпайте окабеляването (3). Изключете всички конектори (1) и изключете всички кабели (2) на задната врата и ги издърпайте през кабела (3). Стрелката показва 2 винта. Илюстрацията показва задната врата на комбито.
4. Изключете маркуча за вода от конектора или дюзата за измиване и го извадете през кабелния сноп.
5. Спортно купе: С помощта на пластмасов клин отделете облицовката в задната част на покрива и я дръпнете малко назад. Между покрива и облицовката внимателно поставете парче дърво с височина 65 мм.
внимание! Преди да премахнете пълния с газ ограничител, не забравяйте да помолите помощник да държи вратата на багажника. В противен случай вратата може да падне, защото не се държи от един стоп.

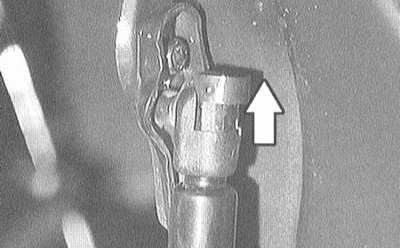

6. Разкачете пълния с газ ограничител от сферичния шарнир на вратата на багажника и го отстранете. За да направите това, леко повдигнете ограничителя с отвертка (илюстрация със стрелка). Вторият ограничител се отстранява по същия начин.
7. Комби: Отстранете два монтажни болта на всяка панта отляво и отдясно (стрелки на илюстрацията).
8. Спортно купе: Отстранете 2-те гайки на пантата между покрива и облицовката.
9. С помощта на асистент свалете задната врата и я поставете върху облицовката.
Инсталация
1. Монтирайте задната врата с помощта на асистент и завийте закрепващите болтове, без да ги затягате.
2. Затворете вратата на багажника и проверете пролуките, коригирайте, ако е необходимо.
3. Завийте болтовете на закрепващата гайка с момент от 9Nm.
4. Монтирайте пълния с газ ограничител на сферичния шарнир и поставете пружинния пръстен. Монтирайте втория ограничител по същия начин.
5. По-нататъшното инсталиране се извършва в реда, обратен на отстраняването.
