внимание! Някои стандартни автомобилни радиостанции са кодирани. Кодирането против кражба предотвратява некомпетентно пускане в експлоатация на машината, ако захранването е прекъснато. Електрическата система, например, прекъсва, когато кабелите са изключени от клемите на акумулатора, когато радиото е премахнато или ако предпазителят на радиото е изгорял. Ако радиото е кодирано, поправете кода на радиото, преди да изключите кабелите от клемите на батерията. Ако кодът не е известен, само сервиз на Мерцедес може да пусне радиото в колата отново в експлоатация.

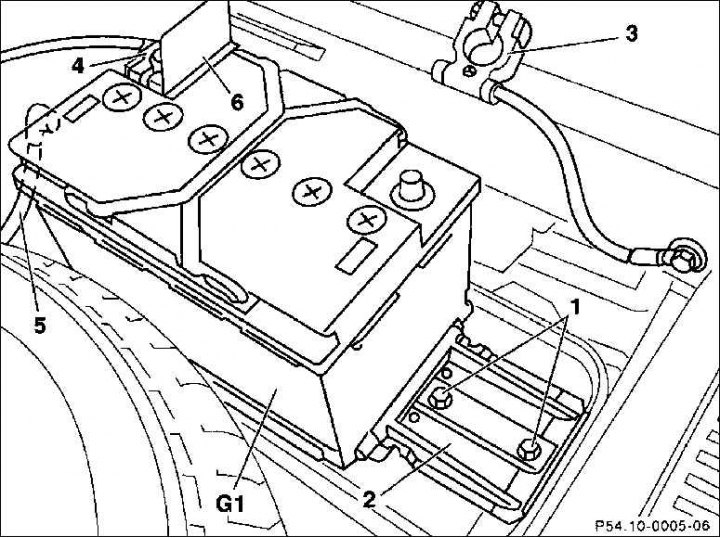

1. Болтове; 2. Държач; 3. Отрицателен полюс на клема; 4. Положителен полюс на клема; 5. Турботръба за отвеждане на отделените газове; 6. Защитен капак на положителния полюс; G1. Акумулаторна батерия
Оттегляне
1. Ключът за запалване не трябва да се поставя.
2. Изключете кабелите от клемите на батерията, първо проводника (3), свързващ полюс на батерията (–) с купето на колата, след това положителния проводник (4) (+), за да направите това, сгънете защитния капак (6).
3. Отстранете тръбопровода от батерията (5) за отстраняване на изтичащите газове.
4. Развийте и свалете болтовете (1) към монтажната плоча (2) базиран на батерия. Батерията 100 Ah има само един болт.
5. Извадете батерията.
внимание! Батериите съдържат опасни вещества, които не трябва да се изхвърлят при битовите отпадъци. Когато купувате нова батерия, върнете старата батерия на продавача или я предайте в специални пунктове за съхранение на отпадъци.
Инсталация
1. Преди монтажа почистете полюсите на батерията до блясък, за това е подходяща месингова телена четка. Намажете двата полюса с антикиселинна грес, за да предотвратите корозия.
2. Поставете батерията, натиснете я върху монтажната плоча и я завийте здраво.
3. Плъзнете тръбата за отвеждане на дима върху батерията.
4. Свържете положителния проводник на клемите към положителния полюс (+), след това отрицателен (корпус) проводник към отрицателния полюс.
внимание! Свържете кабелите към акумулаторната батерия само когато запалването е изключено, в противен случай устройството за управление на системата за впръскване на гориво може да се повреди. Неправилното свързване на батерията може да причини значителна повреда на генератора и електрическата система.
внимание! Обърнете внимание на перфектните връзки с корпуса на автомобила и чистите контакти. Високото контактно съпротивление води, особено по време на стартиране, до претоварване на електронните управляващи устройства и може в екстремни случаи да причини тяхната повреда.
5. Затворете защитния капак на положителния полюс и го фиксирайте.
6. Настройте часа на часовника.
7. Въведете кода против кражба за радиото (см. подточка 13.1.16.).
