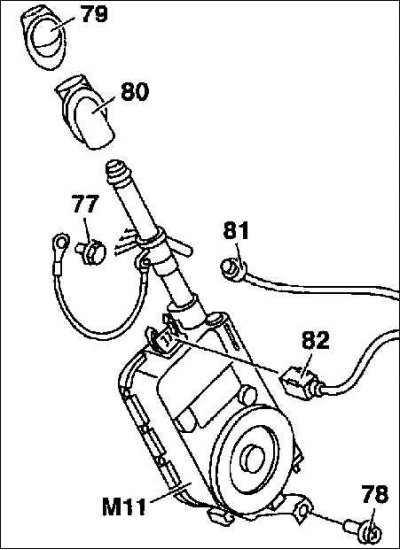

77, 78. Болтове; 79. Горно уплътнение; 80. Долно уплътнение; 81. Високочестотен проводник; 82. Електрически конектор; M11. Автоматична антена
Оттегляне
1. Изключете заземяващия проводник от клемата на батерията (–).
внимание! Това изтрива кода против кражба на радиото. Вижте препоръките, преди да изключите кабелите подточка 13.1.7.
2. Отворете капака на багажника, освободете пружинните скоби и свалете страничната тапицерия.
3. Развийте проводника за свързване към корпуса заедно с болта (77).
4. Развийте антената в долната част на държача (78) и го извадете от дъното на гумената втулка в калника. Изключете кабела на антената от клемите (81) и, ако има, контролна линия (82).
Инсталация
1. Проверете гумената втулка в калника за порьозност или повреда, сменете я, ако е необходимо.
2. Поставете антената отдолу и поставете сферичната й глава в долната част на ръкава.
3. Натиснете горната част на ръкава и го фиксирайте в долната част.
4. Завийте антената към държача.
5. Завийте проводника към тялото, за да свържете антената към тялото на автомобила.
6. Прикрепете кабела на антената към терминала. Ако има антена за дистанционно управление, свържете електрическата линия за управление към терминала.
7. Поставете и закрепете страничната облицовка с пружинни скоби.
8. Свържете заземяващия проводник към клемата на батерията (–). Настройте часа на часовника и програмирайте кода против кражба за радиото.
