Маслена помпа
Оттегляне
1. Отстранете ваничката за отцеждане, както е описано в параграф 11.
2. Отстранете болта за закрепване на звездичката на помпата и отстранете шайбата. Отстранете зъбното колело на маслената помпа заедно със задвижващата верига от вала на маслената помпа.
3. Отстранете болтовете за закрепване на тръбата за поемане на масло към блока на цилиндрите и отстранете шайбите.
4. Отстранете три болта за закрепване на маслената помпа към блока на цилиндрите и отстранете шайбите (виж фиг. 12.4).

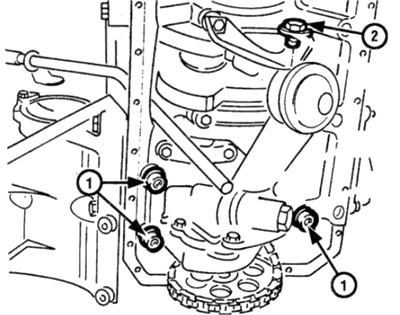

Ориз. 12.4. Подробности за монтаж на маслена помпа
1 болтове на маслената помпа
2 Болт за закрепване на маслопоемащата тръба към опорната скоба
5. Извадете помпата от цилиндровия блок, като вземете предвид, че тя е разположена на два ключа.
Преглед
6. С изключение на байпасния клапан, маслената помпа е неотделима единица. За да премахнете клапана, следвайте тези стъпки.
7. Отстранете пробката на байпасния клапан. Бъдете внимателни, тъй като щепселът е с пружина и ще бъде изтласкан, когато достигне края на резбата (виж фиг. 12.7).

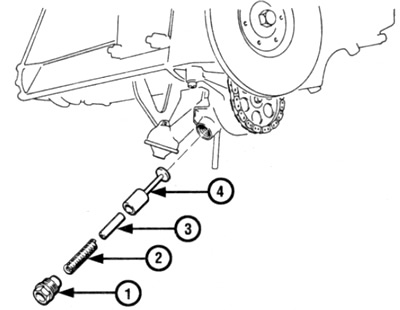

Ориз. 12.7. Части на байпасния клапан на маслената помпа
1 корк
2 пролет
3 Водещ прът
4 бутало
8. Свалете пружината, водещия прът и буталото.
9. Почистете старателно всички части и проверете състоянието им. Ако се установи значително износване или повреда, сменете частта (И) - обърнете специално внимание на пружината.
10. Инсталирайте частите в обратен ред. Затегнете щепсела до необходимия въртящ момент.
Инсталация
11. Монтажът се извършва в обратен ред, като се вземат предвид следните точки:
- А) Източете маслената помпа в чисто двигателно масло.
- b) Проверете дали помпата е монтирана на ключове.
- V) Затегнете монтажните болтове на помпата до необходимия въртящ момент.
- Ж) Монтирайте зъбното колело на помпата с изпъкналата страна към помпата.
- д) Затегнете болта на зъбното колело на помпата до необходимия въртящ момент.
- д) Монтирайте палета, както е описано в параграф 11.
Задвижваща верига - смяна
Забележка: Премахването на веригата чрез горния метод включва използването на преносима електрическа мелница за срязване на едно от звената на веригата. Преди да започнете работа, уверете се, че имате достъп до този инструмент и нова верига и свързваща връзка. Зъбното колело на маслената помпа трябва да се смени заедно с веригата.
12. Отстранете масления съд, както е описано в параграф 11.
13. Разхлабете болта на зъбното колело на маслената помпа.
14. С помощта на мелница смилайте зъбчето на верижното звено в горната част на зъбното колело - внимавайте да не повредите зъбното колело.
15. Отстранете планката на звената на веригата и натиснете звената към задната част на веригата (виж фиг. 12.15).

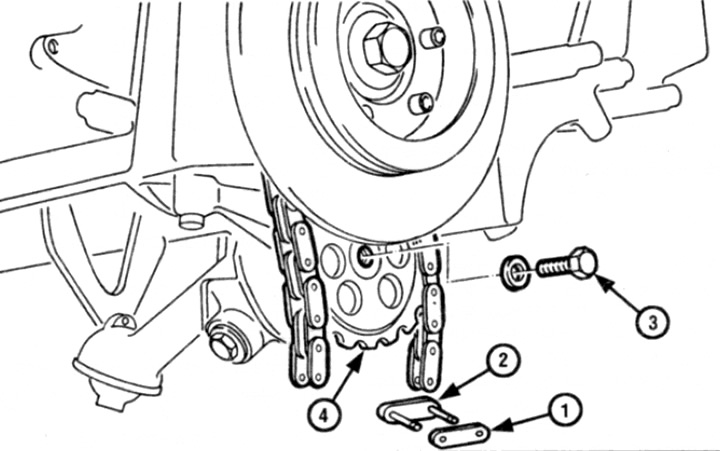

Ориз. 12.15. Смяна на задвижващата верига на маслената помпа
1 плоча на връзката на веригата
3 Болт на зъбното колело на маслената помпа
2 верижна връзка
4 Зъбно колело на маслената помпа
16. Отстранете болта за закрепване на звездичката на маслената помпа и отстранете шайбата, след това звездичката от вала на помпата.
17. Монтирайте новото зъбно колело на вала на помпата с вдлъбната страна, обърната към помпата.
18. С помощта на нова връзка свържете единия край на новата верига с края на старата верига, така че когато коляновият вал се завърти по посока на часовниковата стрелка, новата верига се движи надолу около зъбните колела, след което се издига от другата страна. Инсталирайте връзката от задната страна на зъбното колело и се уверете, че връзката е здраво закрепена - не инсталирайте връзката на този етап, за да закрепите връзката.
19. След това е необходимо да прекарате новата верига през зъбните колела и водачите. По време на тази процедура трябва да се спазват следните точки:
- А) Поддържайте напрежението на веригата, така че звената на веригата да не се отделят от зъбното колело на разпределителния вал.
- b) Издърпайте старата верига нагоре, за да я предпазите от изплъзване от зъбното колело на коляновия вал или от изкривяване и заклинване в корпуса.
съвет. Временно закрепете краищата на новата верига към зъбното колело на разпределителния вал с връв или тел, прекарана през отворите в зъбното колело и около веригата.
20. Като използвате подходящ гаечен ключ на болта на шайбата на коляновия вал, бавно завъртете коляновия вал по посока на часовниковата стрелка, като следвате препоръките, дадени в предходния параграф.
21. Когато се появи краят на новата верига, премахнете връзката (проверка дали напрежението на новата верига не е намаляло и че връзките на веригата остават подравнени със зъбните колела) и изключете новата верига от старата. Отстранете старата верига.
22. Поставете нова верига на зъбното колело на разпределителния вал, след което свържете двата края на веригата към свързващото звено, поставено от задната страна на зъбното колело.
23. Инсталирайте свързващата плоча и закрепете връзката, като изгладите шпилките на пръстите на връзката. За тези цели е предназначено специално устройство, но задоволителни резултати могат да бъдат постигнати с чук и метален прът (или втори чук), за поддържане на гърба на веригата. Внимавайте да не повредите веригата или зъбното колело.
24. Проверете дали връзката е здраво закрепена без метални стърготини или стружки.
25. Затегнете болта на зъбното колело на маслената помпа до необходимия въртящ момент,
26. Инсталирайте ваничката за отцеждане, както е описано в параграф 11.
