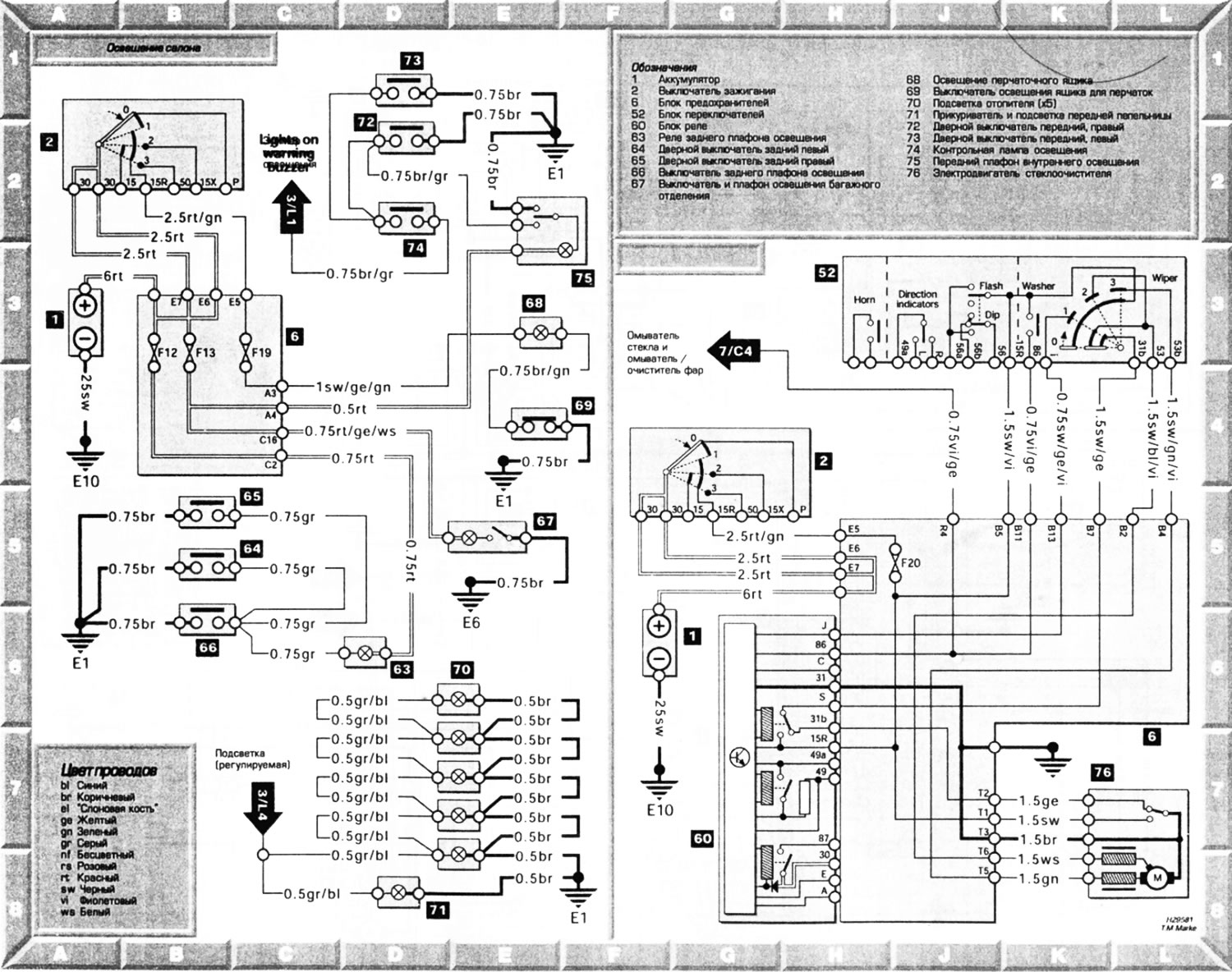

Типично вътрешно осветление и чистачка на предното стъкло
Открыть большую картинку в новой вкладке »
Обозначения: 1. Батерия; 2. Ключ за запалване; 6. Блок с предпазители; 52. Блок ключове; 60. Релеен блок; 63. Реле за задно куполно осветление; 64. Ключ за задна лява врата; 65. Ключ за задна дясна врата; 66. Превключвател за задни светлини; 67. Багажно отделение за превключвател и плафон; 68. Осветление на жабката; 69. Превключвател за осветление на жабката; 70. Осветление на нагревателя (x5); 71. Запалка и подсветка на преден пепелник; 72. Ключ за предна врата, десен; 73. Превключвател на предната врата, ляв; 74. Контролна лампа за осветление; 75. Предно таванно вътрешно осветление; 76. Моторче на чистачките
На диаграмите са разположени символни означения, точки за заземяване и предпазители тук →
