Автомобили с дизелов двигател.
Електромагнитният клапан за спиране на горивото се намира над помпата за подаване на гориво върху скоба, която се прикрепя към капака на главата на цилиндъра.
Оттегляне
внимание! Съберете изтичащото гориво в подходящ съд и почистете разлятото гориво с парцал, който добре абсорбира влагата.

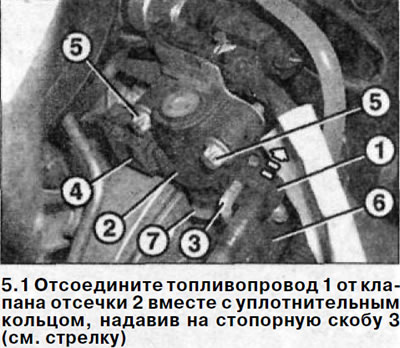

1. Разкачете горивопровода 1 от спирателния вентил 2 заедно с уплътнителния пръстен, като натиснете задържащата скоба 3 (вижте стрелката на илюстрацията).
внимание! Веднага след разкачането на горивопровода, върнете задържащата скоба в първоначалното й положение. Не оставяйте скобата в отпусната позиция за дълго време. В противен случай ще трябва да смените горивопровода.
2. Изключете щепсела 4 на захранването към горивния спирателен клапан (вижте илюстрация 5.1).
3. Развийте болтовете 5 за закрепване на клапана към скобата и го разкачете от помпата за подаване на гориво 6, като го преместите нагоре 9 вижте илюстрация 5.1).
4. Внимателно откачете свързващия фитинг 7 от помпата за подаване на гориво (вижте илюстрация 5.1).
Инсталация
5. Установете свързващото съединение на помпата за подаване на гориво, като смените с нови уплътнителни пръстени.
6. Поставете отново спирателния клапан за гориво и го закрепете към скобата и капака на главата на цилиндъра със сила от 9 Nm.
7. Свържете захранващия щепсел към горивния спирателен вентил.
8. Свържете горивния тръбопровод към клапана, като замените стария О-пръстен с нов и се уверете, че горивният тръбопровод е здраво закрепен, като го натиснете напред-назад.
