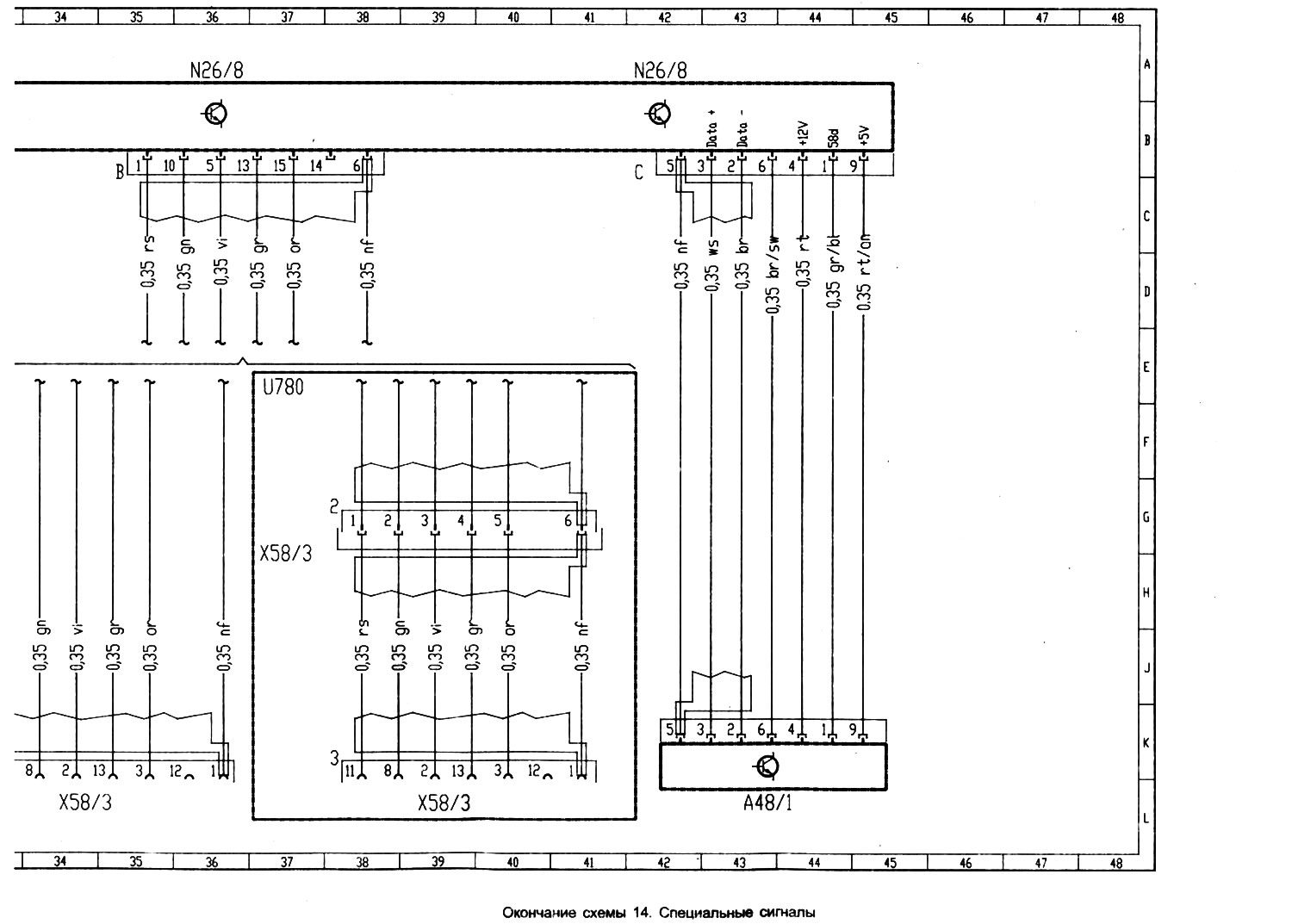

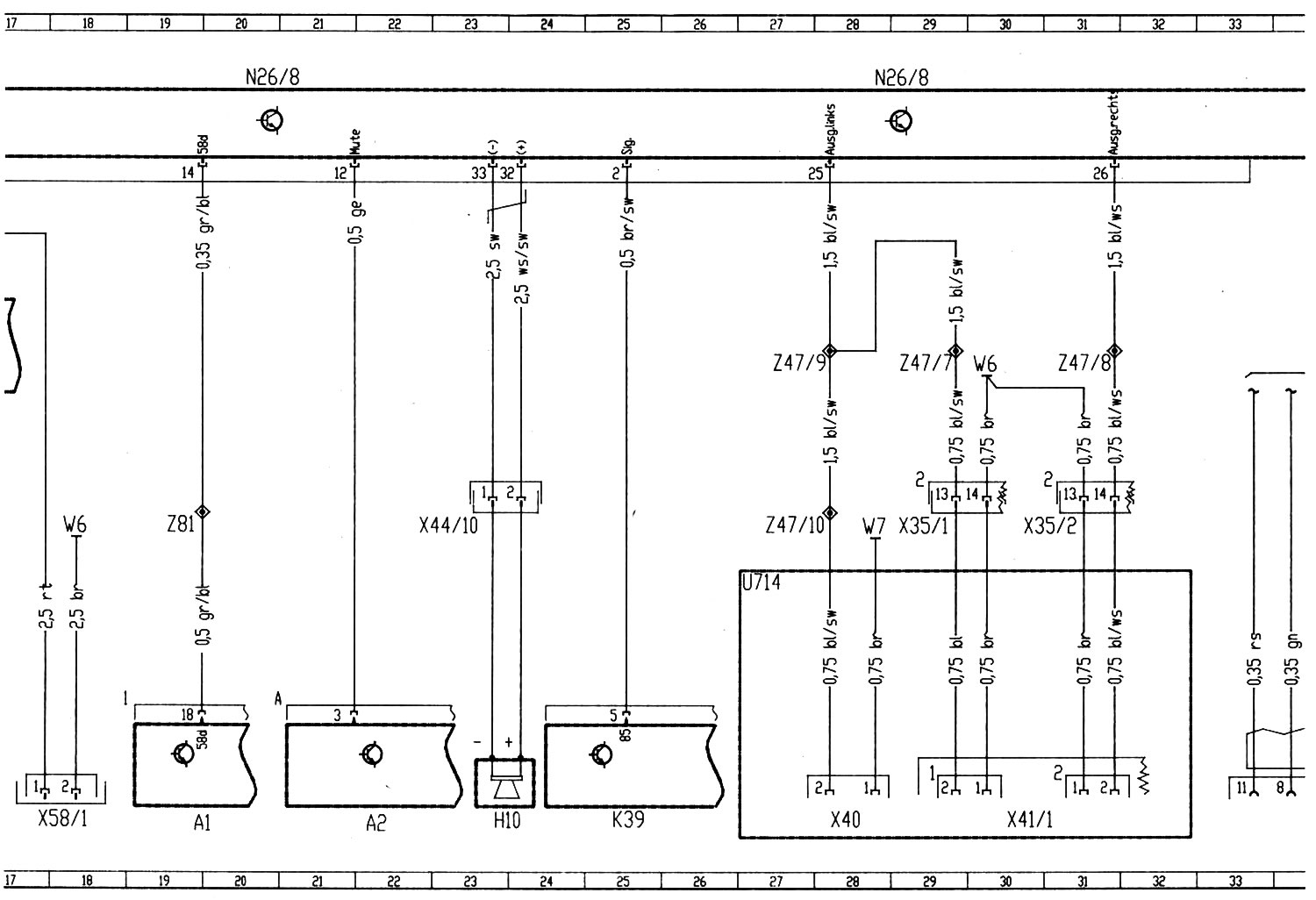

Диаграма 14. Специални сигнали

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »
- А1 арматурно табло
- А2 радиоприемник
- Кутия за превключване на специални сигнали A48/1
- F1 кутия за предпазители и релета
- Fn9 предпазител 19
- Fn20 предпазител 20
- Fn21 предпазител 21
- Fn22 предпазител 22
- Fn23 предпазител 23
- F7 кутия с предпазители 1 в арката на задното дясно колело
- F711 предпазител 1
- F712 предпазител 2
- F713 предпазител 3
- F715 предпазител 5
- F716 предпазител 6
- G1 батерия
- Външен високоговорител H10
- Реле за клаксон K39
- Блок за управление N26/8 PAS (GAS)
- Контролен блок за контрол на стабилността N47-5 (ESP)
- U629 за свързване на тахограф
- U714 за свързване на мигаща синя светлина
- U780 за свързване на адаптера за микрофон
- W6 точка «маси» (-) в лявата арка на колелото
- W7 точка «маси» (-) в арката на дясното колело
- X4 клема 30 на щепсела на кутията с предпазители и релета
- Микроконтактен ключ Х35/1 лява врата
- Микроконтактен ключ Х35/2 на дясна врата
- X40 щепсел за свързване на мигащ фар на покрива
- X41/1 букса за свързване на мигаща синя светлина
- X44/10 щепсел за външен високоговорител
- X58/1 щепсел
- X58/15 гнездо за свързване на теглич
- Щепсел за тахограф X91/1
- Z6/1 проводник «маси» (-)
- Z7/40 клема 30
- Z9 клема 1
- Проводник Z47/7 със синя изолация на куплунга на левия мигач
- Проводник Z47/8 със синя изолация на куплунга на десния мигач
- Z47/9 проводник за мигаща синя светлина
- Z47/10 Щепсел за син мигащ фар
- Z81 клема 58d
- Z91 кабел за сензор за скорост на дясното задно колело (ABS)
