Выключение сцепления
Блок управления автоматизированной КПП (N15/6) подает управляющий сигнал на клапан (4) в блоке клапанов (В). Клапан открывает подачу давления (5) в гидравлический цилиндр, поршень которого, двигаясь вперед, нажимает наружным кольцом выжимного подпятника на лепестки мембранной пружины сцепления.

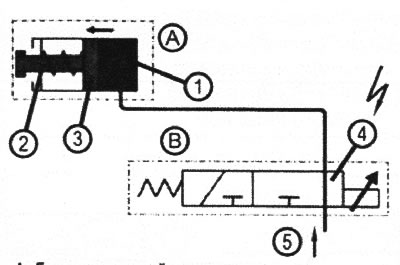

VN 3.007: А. Гидравлический цилиндр привода выключения сцепления; В. Блок клапанов; 1. Камера гидравлического цилиндра; 2. Пружина; 3. Поршень; 4. Электромагнитный клапан; 5. Управляющее давление

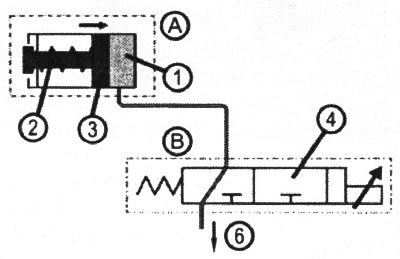

VN 3.008: А. Гидравлический цилиндр привода выключения сцепления; В. Блок клапанов; 1. Камера гидравлического цилиндра; 2. Пружина; 3. Поршень; 4. Электромагнитный клапан; 6. Возвратный поток жидкости
