Снятие
1. Отсоедините отрицательный провод от батареи.
2. Снимите воздушную впускную трубу.
3. Отсоедините разъем М33.1, сняв хомут (стрелка) (см. рис.2.125).

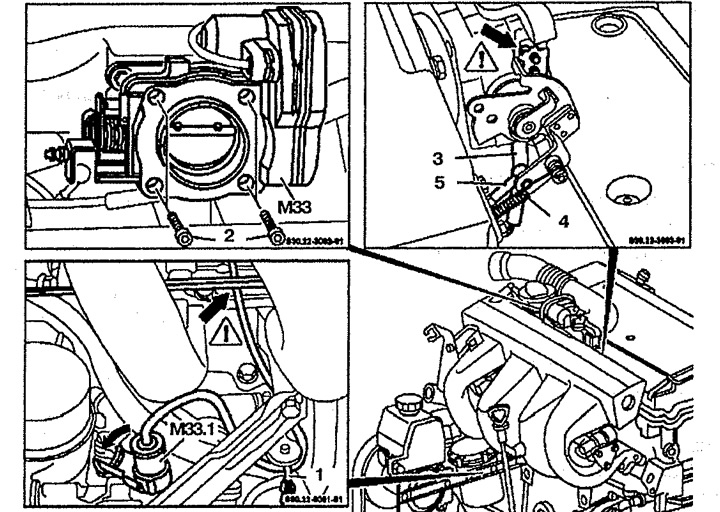

Рис. 2.125. Привод холостого хода:
1. Фиксатор,
2. Болт,
3. Вакуумная трубка,
4. Возвратная пружина,
5. Соединительная тяга,
МЗЗ. Регулятор привода холостого хода,
М33.1. Разъем.
4. Отсоедините фиксатор 1.
5. Приподнимите провода вверх.
6. Отсоедините вакуумную трубку 3 и закрепите ее над соединительным рычагом 5.
7. Отсоедините возвратную пружину 4.
8. Отсоедините соединительную тягу 5 от регулятора привода холостого хода МЗЗ. Контактный выключатель должен находиться в положении "ON" (стрелка).
9. Снимите регулятор привода холостого хода МЗЗ.
Установка
10. Установка производится в порядке, обратном снятию. Произведите регулировку.
Регулировка
11. Отрегулируйте биение троса 4 между пружиной 1 и направляющей 2 на рычаге 7 путем вращения гайки 3 (см. рис.2.126). Зазор между пружиной и направляющей должен быть 0,5-1,0 мм.

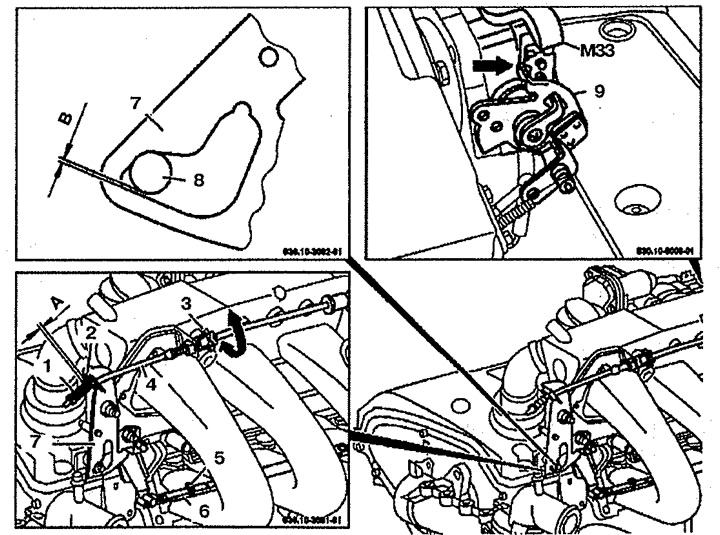

Рис. 2.126. Регулировка привода холостого хода:
1. Пружина,
2. Направляющая,
3. Регулировочный болт,
4. Трос,
5. Болт хомута,
6. Соединительная тяга,
7. Рычаг,
8. Ролик,
9. Опорный рычаг.
МЗЗ. Привод холостого хода,
"А". Зазор в тросе привода,
"В". Зазор между роликом и рычагом.
12. Ослабьте болт 5 хомута соединительной тяги 6.
13. Вращайте рычаг 9 на приводе М33 до тех пор, пока он не упрется.
14. Вращайте рычаг 7 против часовой стрелки до тех пор, пока ролик 8 не дойдет до упора в конец рычага без зазора. Зазор между рычагом и роликом должен быть не более 0,5 мм.
15. Затяните болт 5 хомута соединительной тяги 6.
16. Проверьте зазор в тросе привода холостого хода 4 между пружиной 1 и направляющей 2 на рычаге 7 и, если необходимо, произведите регулировку еще раз.
