Снятие
1. Выключите зажигание.
2. Снимите воздушную впускную трубу 1 (см. рис.2.123).

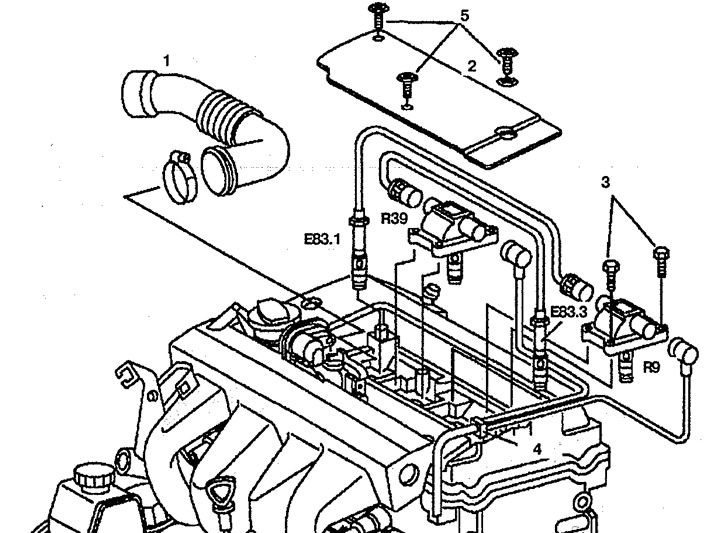

Рис. 2.123. Катушки зажигания:
1. Воздушная впускная труба,
2. Декоративная панель крышки головки блока цилиндров,
3, 5. Винты,
4. Насадка,
Е83.1, Е83.3. Наконечник,
R9. Катушка зажигания 1,
R39. Катушка зажигания 2.
3. Открутите винты 5.
4. Снимите декоративную панель 2 крышки головки блока цилиндров.
5. Отсоедините наконечники Е83.1 и Е83.3 от свечей зажигания.
6. Отсоедините разъемы проводки от катушек зажигания R9 и R39.
7. Открутите винты 3.
8. Снимите катушки зажигания R9 и R39.
Установка
9. Установка производится в порядке, обратном снятию. Убедитесь, что насадка 4 правильно установлена.
