Снятие
1. Отсоедините отрицательный провод от батареи.
2. Слейте охлаждающую жидкость.
3. Опустошите систему кондиционирования.
4. Снимите решетку радиатора 2 (см. рис.2.99).
Рис. 2.99. Снятие радиатора:
1. Верхняя поперечная балка,
2. Решетка радиатора,
3. Бампер,
4, 5, 7. Трубки охлаждающей жидкости,
6. Радиатор,
8. Сливной кран.
5. Снимите верхнюю поперечную балку 1.
6. Отсоедините патрубки охлаждающей жидкости 4, 5, 7 от радиатора 6.
7. Отсоедините трубки охлаждающей жидкости 9 от радиатора 6 (см. рис.2.100).

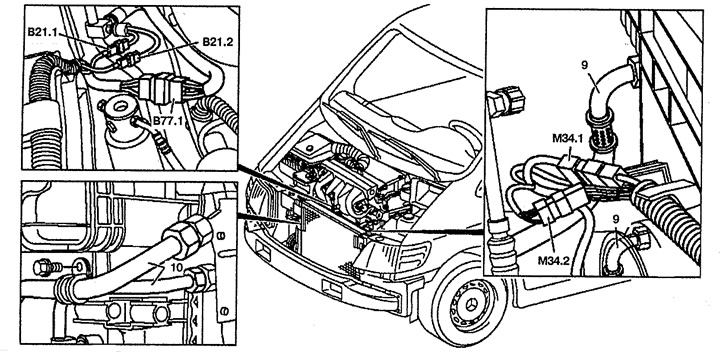

Рис. 2.100. Отсоединение электропроводки от радиатора:
9. Трубка охлаждающей жидкости АКПП,
10. Трубка системы охлаждения.
В21.1, В21.2. Разъем датчика давления в системе кондиционирования,
В77.1. Разъем датчика высокого/низкого давления в системе кондиционирования,
М34.1, 34.2. Разъемы проводки электродвигателей вентиляторов системы охлаждения.
8. Отсоедините разъемы проводки М34.1 и 34.2 от электродвигателей вентиляторов.
9. Отсоедините разъемы В21.1 и 21.2.
10. Отсоедините разъем В77.1.
11. Отсоедините трубки охлаждающей жидкости 10 от конденсатора кондиционера.
12. Извлеките радиатор вместе с конденсатором вверх.
Установка
13. Установка производится в порядке, обратном снятию. Вставьте радиатор 6 пальцами (стрелки) в отверстия 11 (см.рис.2.101).
14. Откорректируйте уровень жидкости в АКПП.
15. Проверьте отсутствие утечек в системе охлаждения.

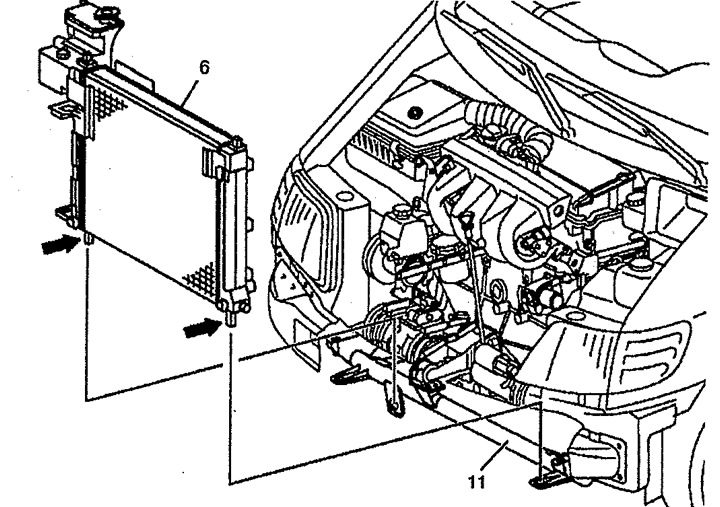

Рис. 2.101. Снятие радиатора:
6. Радиатор,
11. Фиксатор радиатора.
