Снятие
1. Снимите крышку головки блока цилиндров 1 (см. рис.3.20).

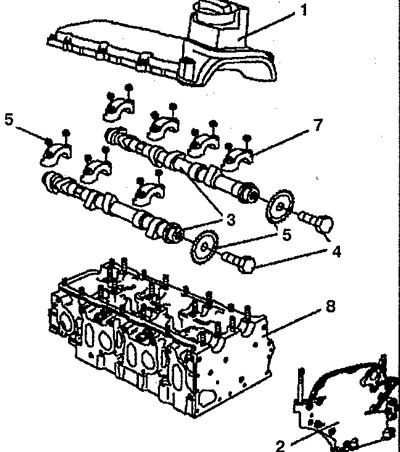

Рис. 3.20. Распределительные валы:
1. Крышка головки блока цилиндров,
2. Верхняя крышка ГРМ,
3. Распределительные валы,
4. Болт,
5. Шкивы распределительных валов,
6. Гайка,
7. Крышки коренных подшипников,
8. Головка блока цилиндров.
2. Установите распределительные валы в основное положение.
3. Снимите верхнюю крышку ГРМ 2.
4. Открутите болты 4 крепления шкивов 5 распределительных валов.
5. Снимите шкивы 5 распределительных валов.
6. Открутите гайки 6 крепления крышек коренных подшипников 7 распределительных валов.
7. Снимите крышки коренных подшипников 7 с головки блока цилиндров 8. Не перепутайте крышки подшипников, они имеют свою маркировку.
8. Снимите распределительные валы 3, не повредив их.
Установка
9. Установка производится в порядке, обратном снятию. Проверьте основное положение распределительных валов.
