Детали установки поддона картера двигателя серии 111
1. Детали установки поддона картера на двигателе серии 111 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Слейте двигательное масло (см. Главу Замена двигательного масла и масляного фильтра).
3. Снимите сборку вентилятора системы охлаждения с вязкостной муфтой (26).
4. Отболтите от переборки двигательного отсека расширительный бачок (8) системы охлаждения.
5. Выверните болты (9) крепления подушек передних опор силового агрегата к раме автомобиля (см. Раздел Снятие и установка опор подвески силового агрегата).
6. Вывесьте двигатель на лебедке.
7. Отсоедините электропроводку датчика уровня масла (S43).
8. Выверните крепежные болты и снимите поддон картера (56).
9. Тщательно зачистите сопрягаемые поверхности и установите на поддон новую уплотнительную прокладку (56а).
10. Установка производится в обратном порядке.
Примечание. Временная фиксация поддона на блоке может быть произведена при помощи нанесенного пятнами герметика.
Снятие и установка датчика уровня масла

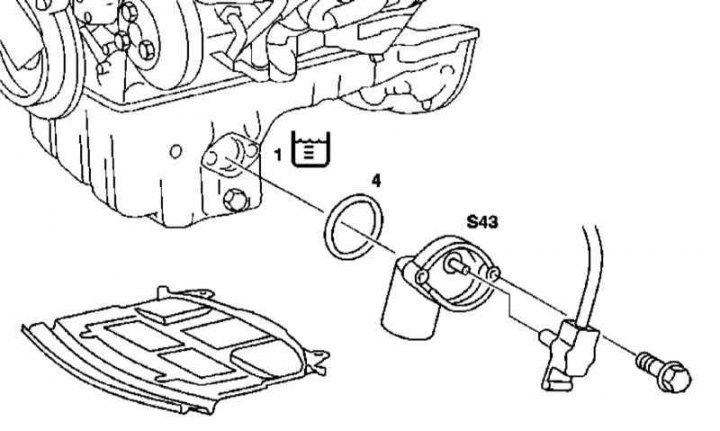

Детали установки датчика уровня масла (3) двигателя серии 111
1 — Двигательное масло
4 — Уплотнительное кольцо
Детали установки датчика уровня масля двигателя серии 111 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
Снятие и установка масляного насоса

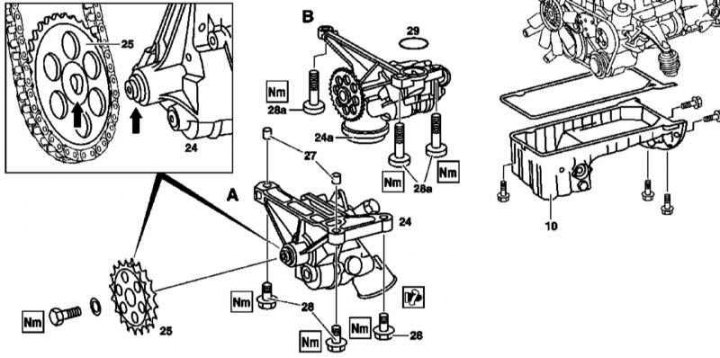

Детали установки масляного насоса двигателя серии 111
1. Детали установки масляного насоса двигателя серии 111 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите поддон картера (см. выше).
3. Снимите звездочку (25) привода масляного насоса в сборе с накинутой на нее цепью.
4. Выверните крепежные болты (28/28а) и снимите насосную сборку (24/24а).
5. Тщательно зачистите сопрягаемые поверхности насоса и блока двигателя.
6. Заполните насосную сборку свежим маслом.
7. Установка производится в обратном порядке. При установке насоса первой версии обратите внимание, что два передних болта (28) оснащены направляющими втулками (27). На насосах второй версии не забудьте заменить уплотнительное кольцо (29).
Примечание. Звездочка устанавливается выступом к насосу.
Замена цепи привода масляного насоса

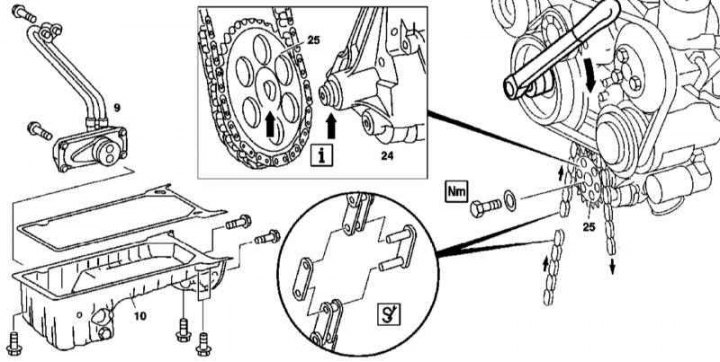

Детали установки цепи привода масляного насоса на двигателе серии 111
1. Детали установки цепи привода масляного насоса на двигателе серии 111 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Опорожните систему охлаждения (см. Главу Проверка системы охлаждения и морозоустойчивости охлаждающей жидкости, замена жидкости).
3. Слейте двигательное масло (см. Главу Замена двигательного масла и масляного фильтра).
4. Снимите жидкостный теплообменник (9).
5. Снимите поддон картера (10) (см. выше).
6. Снимите масляный насос (см. выше).
7. При помощи специального приспособления расчлените цепь привода насоса и снимите ее с двигателя.
8. Снимите приводную звездочку масляного насоса (25).
9. Установка производится в обратном порядке, - для сочленения цепи воспользуйтесь специальным приспособлением.
Замена невозвратного клапана
Детали установки невозвратного клапана системы смазки двигателя серии 111
1. Детали установки невозвратного клапана системы смазки двигателя серии 111 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите крышку привода ГРМ (см. Раздел Снятие и установка крышек привода ГРМ).
3. При помощи щипцов (1) извлеките невозвратный клапан (8) из своего посадочного гнезда в картере двигателя.
4. Установка производится в обратном порядке.
М112/113
Снятие и установка кожуха масляного фильтра
Детали установки масляного фильтра двигателей серии 112 и 113 (на примере моделей, оборудованных вентилятором системы охлаждения с вязкостной муфтой)
6 — Уплотнительное кольцо
7 — Фильтрующий элемент
8 — Болт
1. Детали установки масляного фильтра на двигателях серий 112 и 113 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите переднюю крышку силового агрегата.
3. Снимите панель отделки силового агрегата/воздухоочиститель.
4. Снимите вентиляторную сборку (1) и кожух вентилятора (2), - на моделях ML 55 AMG и ML 500 снимите сборку электрического вентилятора с кожухом.
5. Отверните крышку (4) кожуха (5) масляного фильтра.
6. Выверните болты (9) крепления жидкостного теплообменника (3) к кожуху (5) масляного фильтра.
7. Снимите кожух (5).
8. Установка производится в обратном порядке.
9. В заключение проверьте уровень двигательного масла, в случае необходимости произведите соответствующую корректировку (см. Главу Замена двигательного масла и масляного фильтра).
Снятие и установка жидкостного теплообменника масляного фильтра
Детали установки жидкостного теплообменника масляного фильтра на двигателях серии 112 и 113 (на примере двигателей, оборудованных электрическим вентилятором системы охлаждения)
7 — Уплотнительные элементы
1. Детали установки жидкостного теплообменника масляного фильтра на двигателях серий 112 и 113 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Выполните процедуры, описанные в параграфах с 1 по 5 пункта Снятия и установки кожуха масляного фильтра с поправкой на изменения в обозначениях на иллюстрации.
3. Слейте из радиатора охлаждающую жидкость (см. Главу Проверка системы охлаждения и морозоустойчивости охлаждающей жидкости, замена жидкости).
4. Отсоедините от жидкостного теплообменника (6) линии охладительного тракта (4 и 5).
5. При соответствующей комплектации (модели ML 55 AMG и ML 500) снимите сборку воздушного насоса (см. Раздел Снятие и установка крышек привода ГРМ).
6. Выверните крепежные болты и снимите сборку теплообменника (6) с кожуха фильтра.
7. Установка производится в обратном порядке.
8. В заключение удостоверьтесь в отсутствии признаков развития утечек охлаждающей жидкости.
Снятие и установка направляющей трубки щупа измерения двигательного масла

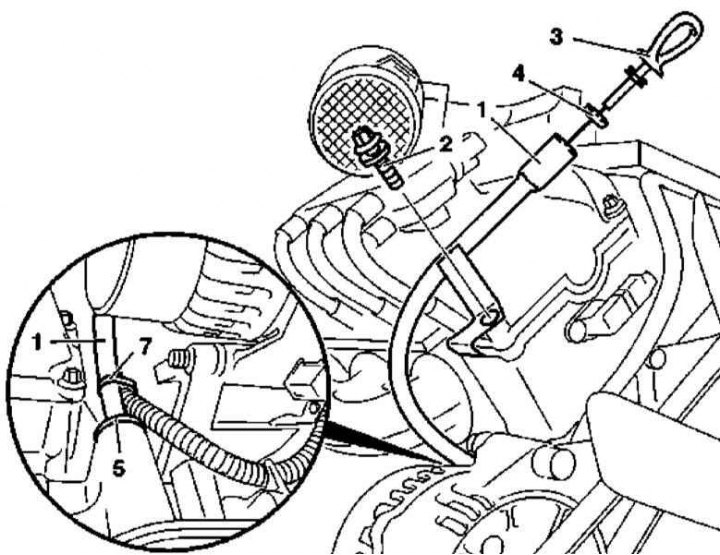

Детали установки щупа измерения уровня двигательного масла на моделях с двигателями серий 112 и 113
4 — Уплотнительное кольцо
5 — Уплотнительная шайба
1. Детали установки направляющей трубки измерительного щупа на двигателях серий 112 и 113 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите защиту картера (см. Главу Кузов).
3. Снимите панели отделки силового агрегата/сборку воздухоочистителя.
4. Выверните болт (2) крепления направляющей трубки (1) щупа (3) к головке цилиндров.
5. Снимите бандажную ленту (7).
6. Потянув вверх, снимите трубку (1) с двигателя.
7. Установка производится в обратном порядке.
Снятие и установка поддона картера
Нижняя секция поддона

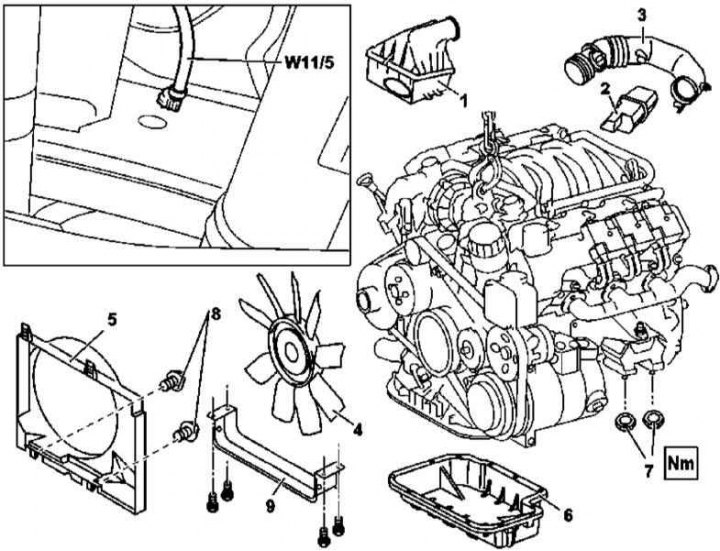

Детали установки нижней секции поддона картера двигателей серий 112 и 113
W11/5 — Шина заземления двигатель/кузов
1. Детали установки нижней секции поддона картера на двигателях серий 112 и 113 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите панель отделки силового агрегата и воздухоочистетель (1).
3. Снимите сборку вентилятора системы охлаждения с вязкостной муфтой (4).
4. Выверните болты (8) и снимите кожух вентиляторной сборки (5).
5. Снимите воздухоотбойник (9).
6. Слейте двигательное масло (см. Главу Замена двигательного масла и масляного фильтра).
7. Отдайте гайки (7) крепления передней опоры подвески силового агрегата.
8. Снимите резонаторную камеру (2) с соединительным рукавом (3).
9. Вывесьте двигатель на лебедке.
10. Выверните крепежные болты и снимите нижнюю секцию поддона картера (6).
11. Тщательно зачистите сопрягаемые поверхности.
12. Установка производится в обратном порядке.
Примечание. Поддон устанавливается на герметик, который следует накладывать подушкой шириной 2.0 и толщиной 0.5 мм.
Верхняя секция поддона
Детали установки верхней секции поддона картера двигателей серий 112 и 113
1. Детали установки верхней секции поддона картера на двигателях серий 112 и 113 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите нижнюю секцию поддона картера (1) (см. выше).
3. Отсоедините электропроводку от датчика уровня/температуры/качества масла (В40).
4. Сдвинув вперед, снимите верхнюю секцию поддона картера (3), - в случае необходимости слегка проверните коленчатый вал.
5. Установка производится в обратном порядке.
Снятие и установка датчика уровня масла
Детали установки датчика уровня масла на двигателях серий 112 и 113
1. Детали установки датчика уровня масла на двигателях серий 112 и 113 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите нижнюю секцию поддона картера (1) (см. выше).
3. Рассоедините контактный разъем (3) электропроводки датчика.
4. Выверните крепежные болты (2) и снимите датчик уровня масла (S43).
5. Установка производится в обратном порядке.
Снятие и установка масляного насоса

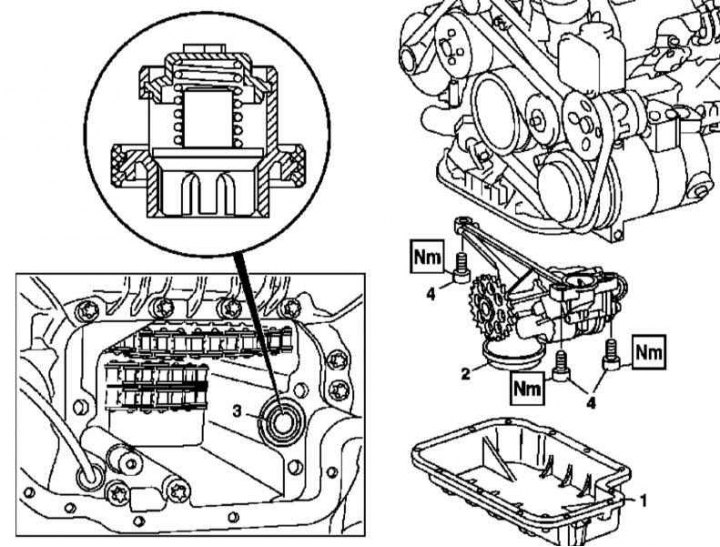

Детали установки масляного насоса на двигателях серий 112 и 113
1. Детали установки масляного насоса двигателей серии 112 и 113 показаны на сопр. иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите нижнюю секцию поддона картера (1) (см. выше).
3. Выверните крепежные винты (4).
4. Отведите назад натяжитель цепи и снимите последнюю с приводной звездочки насосной сборки.
5. Снимите масляный насос (2).
6. Проверьте состояние сетчатого фильтра маслозаборника, оцените правильность посадки контрольного клапана (3).
7. Заполните насосную сборку свежим маслом.
8. Установка производится в обратном порядке.
Снятие и установка редукционного клапана масляного насоса
1. Детали установки компонентов редукционного клапана масляного насоса на двигателях серий 112 и 113 показаны на иллюстрации выше (см. круглую вставку), к которой относятся все встречающиеся в тексте ссылки.
2. Снимите масляный насос (см. выше).
3. Выверните заглушку и замените компоненты сборки редукционного клапана.
Замена цепи привода масляного насоса
1. Детали установки привода масляного насоса на двигателях серий 112 и 113 показаны на иллюстрации выше, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите нижнюю секцию поддона картера (1) (см. выше).
3. Снимите верхнюю секцию поддона (см. выше).
4. Снимите сборку масляного насоса (2) (см. выше).
5. При помощи специального приспособления расчлените цепь привода насоса и снимите ее с двигателя.
6. Снимите приводную звездочку масляного насоса (25).
7. Установка производится в обратном порядке, - для сочленения цепи воспользуйтесь специальным приспособлением.
Снятие и установка маслораспылителей

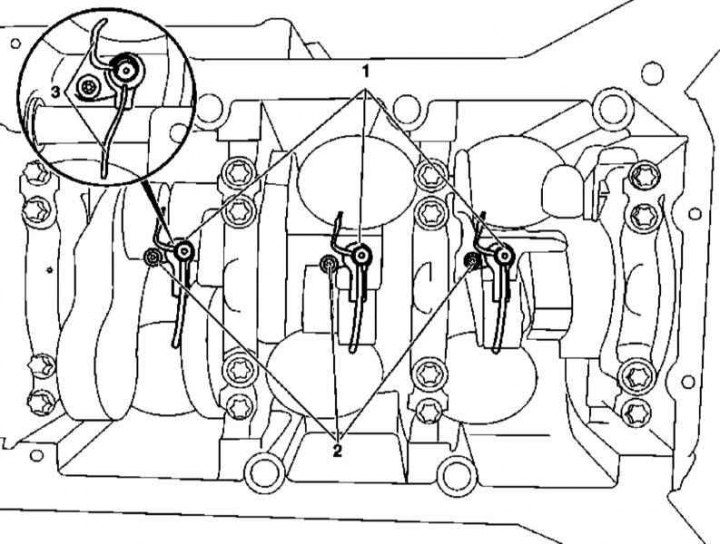

Детали установки маслораспылителей на двигателях серий 112 и 113
1. Детали установки маслораспылителей на двигателях серий 112 и 113 показаны на сопр. иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите нижнюю и верхнюю секции поддона картера (см. выше).
3. Снимите масляный насос (см. выше).
4. Выверните крепежные болты (2) и снимите маслораспылители (1), - в случае необходимости слегка проверните коленчатый вал.
5. Проверьте проходимость маслотоков, в случае необходимости произведите их прочистку.
6. Установка производится в обратном порядке, - постарайтесь не допустить деформации подающих трубок (3) маслораспылителей (1).
