Детали установки датчика Холла распределительного вала на бензиновых двигателях серий 112 и 113 показаны на иллюстрации, - не забудьте заменить уплотнительное кольцо.
Местоположение датчика Холла (В6/1) распределительного вала бензиновых двигателей серий 112 и 113
Дизельные двигатели

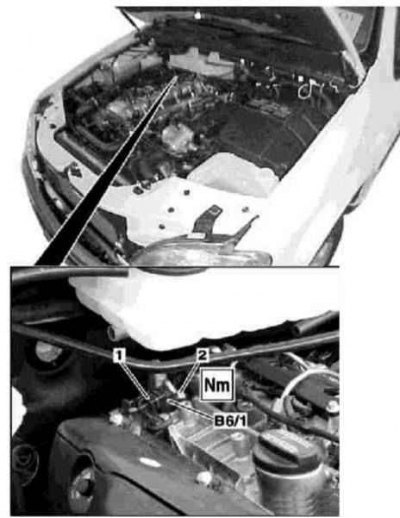

Детали установки датчика Холла распределительного вала дизельных двигателей сери и 612
1. Детали установки датчика Холла распределительного вала дизельного двигателя серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Откройте капот и зафиксируйте его в вертикальном положении.
3. Выверните 4 винта, отпустите 3 фиксатора и снимите правую панель отделки силового агрегата.
4. Рассоедините контактный разъем электропроводки (1).
5. Выверните крепежный болт (2) и снимите датчик Холла (В6/1).
6. Установка производится в обратном порядке, - не забудьте заменить уплотнительное кольцо.
