Проверка исправности функционирования вакуумного усилителя тормозов

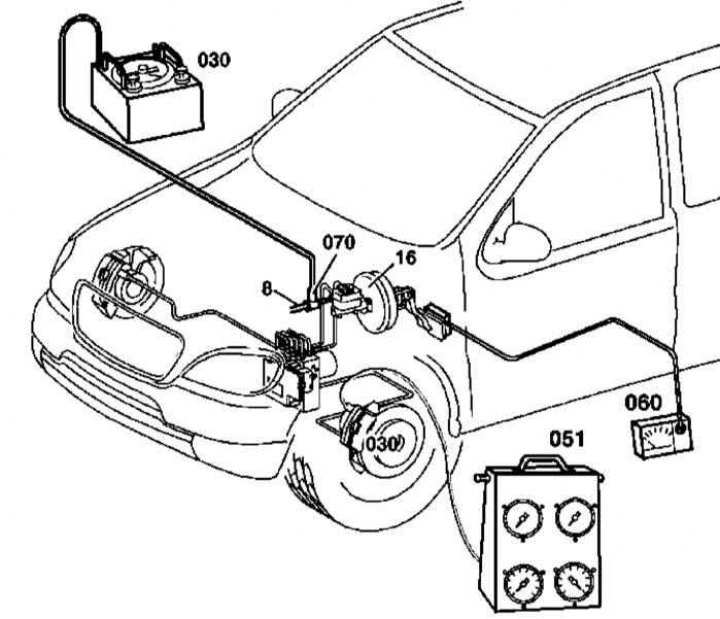

8 — Вакуумная линия
070 — Соединительный разъем
1. Подсоедините вакуумметр (030) к соединительному разъему (070) вакуумной линии (8) тормозного усилителя (16) и несколькими нажатиями на педаль ножного тормоза сбросьте разрежение в вакуумном тракте.
2. Запустите двигатель и резким отпусканием выжатой педали газа создайте в вакуумном тракте требуемое разрежение (0.75÷0.80 бар).
3. Выжав тормозную педаль сбросьте разрежение до глубины более 0.80 бар.
4. Заглушите двигатель, - скорость потери разрежения должна составлять не более 0.4 бар/мин. В случае необходимости проверьте исправность функционирования сервопривода вакуумного усилителя (см. Раздел Проверка исправности функционирования вакуумного усилителя тормозов).
5. Отсоедините вакуумметр (030).
