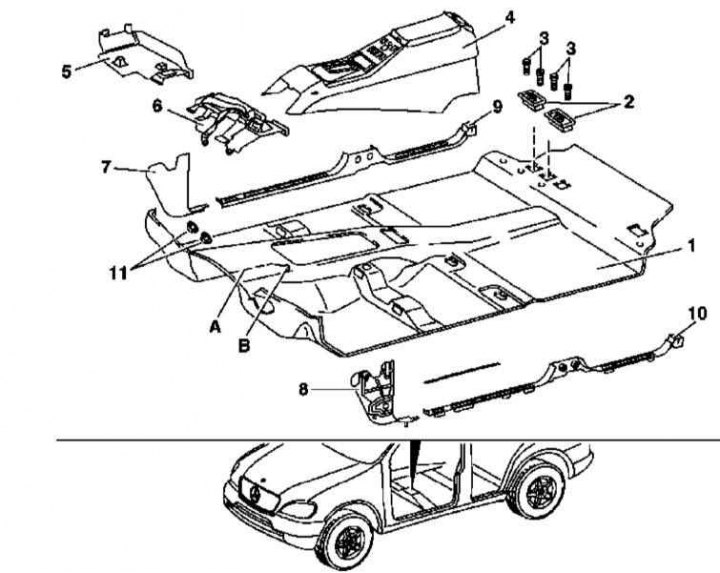

Детали установки панелей коврового покрытия пола салона
1 - Ковровая панель (мат); 2 - Анкерные узлы рамы заднего сиденья; 3 - Винты (TORX); 4 - Центральная консоль; 5 - Правая нижняя крышка панели приборов; 6 - Левая нижняя крышка панели приборов; 7 - Боковая панель отделки пассажирского ножного колодца; 8 - Боковая панель отделки пассажирского ножного колодца; 9 - Накладка порогов правых боковых дверей; 10 - Накладка порогов левых боковых дверей; 11 - Пластмассовые гайки; А - Линия разреза; В - Вырез под прокладку электропроводки центрального туннеля

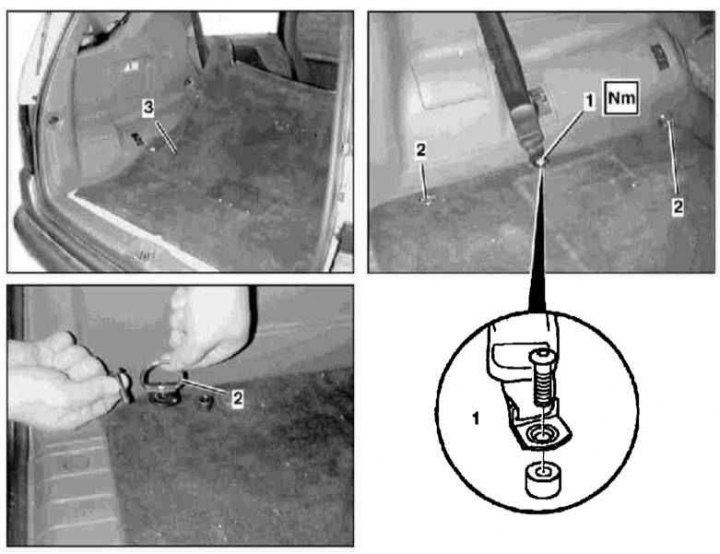

Детали установки панели коврового покрытия пола багажного отделения
1 - Анкерный узел ремня безопасности дополнительного третьего ряда сидений; 2 - Которыми крепления багажа; 3 - Ковровая панель (мат)
Детали установки панелей коврового покрытия пола салона показаны на иллюстрациях.
Примечание. При снятии панели коврового покрытия пола багажного отделения необходимо также снять анкерные узлы фиксации детского сиденья.
