Разборка и сборка электрогидравлического блока управления

0

Разборка и сборка электрогидравлического блока управления

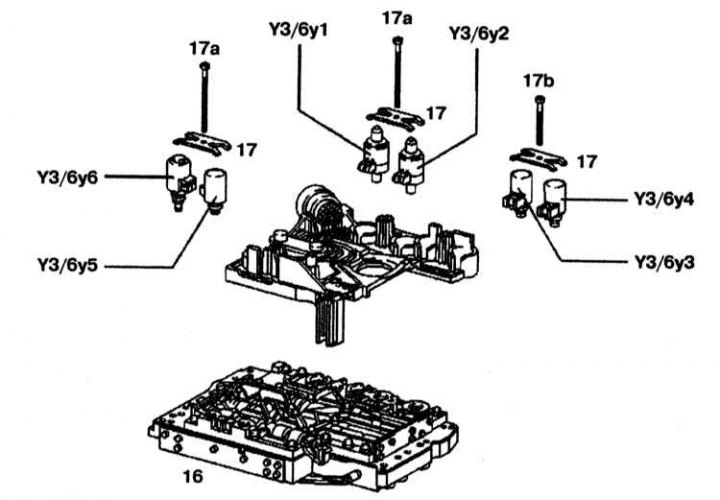

16 - Плита переключения передач; 17 - Фиксаторы; 17а, 17b - Болты; Y3/6 - Электрогидравлический блок управления; Y3/6/y1 - Электромагнитный клапан корректировки давления регулировки; Y3/6/y2 - Электромагнитный клапан регулировки давления переключения передач; Y3/6/y3 - Электромагнитный клапан включения 1-2 и 4-5 передач; Y3/6/y4 - Электромагнитный клапан включения 3-4 передач; Y3/6/y5 - Электромагнитный клапан включения 2-3 передач; Y3/6/y6 - Электромагнитный клапан блокировки гидротрансформатор


Разборка



1. Снимите крышки у электрогидравлического блока управления.

2. Отверните болты (17а) и (17b) и снимите фиксаторы (17).

3. С помощью плоскогубцев, извлеките все электромагнитные клапаны (Y3/6/y1) – (Y3/6/y6) из плиты (16).

4. Снимите электрогидравлический блок (Y3/6) с плиты (16). Для снятия электрогидравлического блока Y3/6 необходимо отжать фиксаторы на ребре жесткости датчика температуры трансмиссионной жидкости.

Сборка



Сборка проводится в порядке, обратном разборке.
