Снятие и установка вентиляционных дефлекторов

0

Воздушные каналы, сопла и дефлекторы

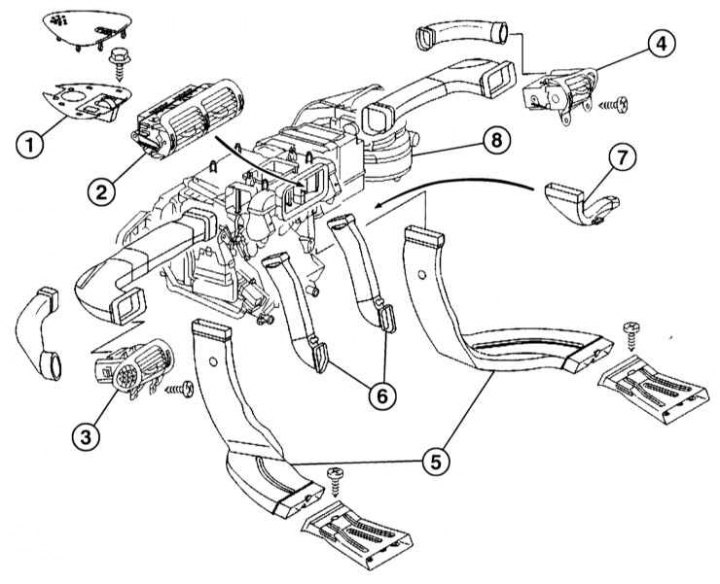

1 - Вентиляционное сопло в панели приборов; 2 - Вентиляционный дефлектор в центральной консоли; 3 - Левый вентиляционный дефлектор; 4 - Правый вентиляционный дефлектор; 5 - Вентиляционные каналы в задней части салона; 6 - Вентиляционные каналы в центральной консоли; 7 - Вентиляционный канал в районе расположения ног; 8 - Вентилятор отопителя


Вентиляционное сопло в панели приборов



Снятие



1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Внимание! Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

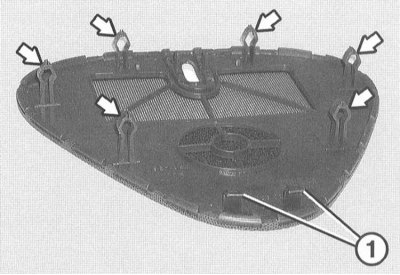

2. С помощью пластмассового клина или плоского ножа снимите крышку над вентиляционным соплом и выньте зажимы (стрелки на иллюстрации) из держателей. (1) – передние упорные лапки.


3. В зависимости от оборудования рассоедините разъём блока помощи при парковке или громкоговорителя.

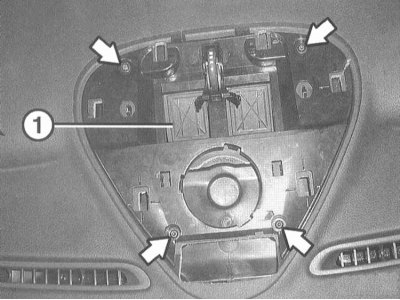

4. Выверните 4 винта (стрелки на иллюстрации) и выньте вентиляционное сопло (1) из панели приборов.

Установка



1. Установка выполняется в последовательности, обратной снятию.

2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.

Вентиляционный дефлектор в центральной консоли



Снятие

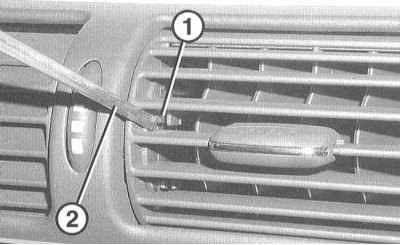

1. Нажмите вправо отвёрткой (2) на нижние стопорные крюки (1) у обоих вентиляционных дефлекторов. При этом наклоните дефлекторы до конца вверх и освободите.




2. Выверните винты сзади пластин (1) дефлекторов.

3. Отсоедините отвёрткой верхние стопорные крюки у обоих дефлекторов и наклоните дефлекторы до конца вниз.

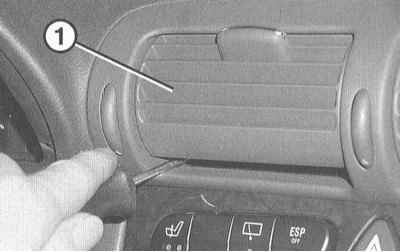

4. Введите отвёртку (2) через щель и вставьте в паз стопорного язычка (1).

5. Нажмите на язычок (1) вниз и отсоедините первый дефлектор.

6. Аналогичным образом снимите второй дефлекторы и выньте оба дефлектора из вентиляционного канала.

Установка



1. Вставьте вентиляционные дефлекторы в канал так, чтобы направляющий штифт вошел в приёмную часть в центре дефлектора.

2. Зафиксируйте дефлекторы.

3. Освободите дефлекторы и наклоните наверх. Введите винты через паз и вверните.

Боковой левый вентиляционный дефлектор



Снятие



1. Снимите крышку блока предохранителей сбоку у панели приборов, обратитесь к Разделу Реле и предохранители.


2. Снимите группу выключателей слева от панели управления, обратитесь к Разделу Снятие и установка группы выключателей слева от пульта управления.

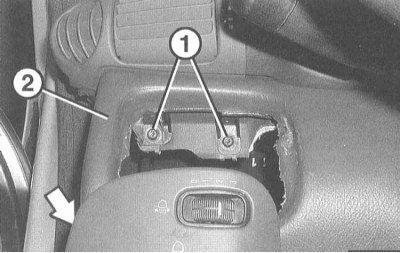

3. Выверните 2 винта (1) крепления вентиляционного дефлектора.

4. Выверните винты и выдавите нижнюю часть панели приборов (2), как описано в Разделе Снятие и установка нижней части панели приборов.

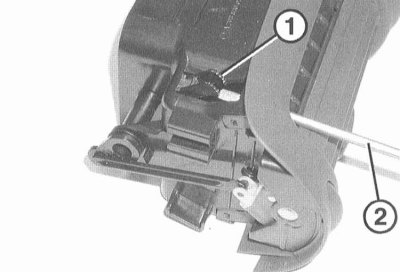

5. Нажмите отвёрткой влево на стопорные крюки и наклоните дефлектор до конца вниз. Введите отвёртку (2) через паз, нажмите на стопорные лапки (1) вниз и выньте дефлектор из вентиляционного канала.

Установка



1. Вставьте дефлектор в вентиляционный канал, зафиксируйте и закрепите винтами.

2. Дальнейшая установка выполняется в последовательности, обратной снятию.


Боковой правый вентиляционный дефлектор



Снятие



1. Выверните винты и опустите вниз вещевой ящик, как описано в Разделе Снятие и установка вещевого ящика.

Примечание. Дальнейшая разборка соответствует той же операции для бокового левого вентиляционного дефлектора.

2. Выверните винты крепления дефлектора.

3. Нажмите отвёрткой вправо на стопорные крюки и наклоните дефлектор до конца вниз. Введите отвёртку (2) через паз, нажмите на стопорные лапки (1) вниз и выньте дефлектор из вентиляционного канала.

Установка



1. Вставьте дефлектор в канал, зафиксируйте и закрепите винтами.

2. Дальнейшая установка выполняется в последовательности, обратной снятию.
