Проверка системы охлаждения под давлением

0

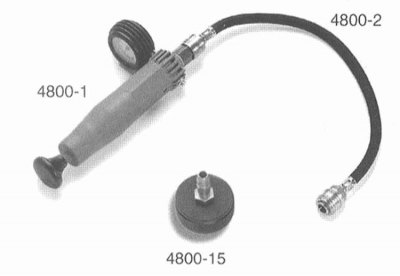

Инструменты для проверки системы охлаждения под давлением





4800-1 — Ручной насос
4800-2 — Шланг
4800-15 — Насадка


Проверка



Негерметичность в системе охлаждения и функционирование предохранительного клапана в крышке могут быть проверены с помощью имеющегося в продаже измерительного прибора. Для этого подходят следующие инструменты HAZET: ручной насос 4800-1 со шлангом 4800-2 и насадка 4800-15.

Внимание! Если уплотнительная прокладка головки цилиндров заменялась, перед проверкой прогрейте двигатель до рабочей температуры и дайте ему охладиться. При этом обеспечивается герметичность прокладки головки цилиндров.

При горячем двигателе перед открыванием расширительного бачка накройте его толстой тряпкой, чтобы исключить ожог вследствие воздействия горячей охлаждающей жидкости и пара. Крышку следует снимать только при температуре охлаждающей жидкости ниже + 90°С.

1. Поверните на Ѕ оборота влево крышку на расширительном бачке и сбросьте давление в системе охлаждения. Затем поверните крышку дальше и снимите её полностью.

2. Установите переключатель отопителя в салоне на максимальную мощность.


3. Проверьте уровень охлаждающей жидкости, при необходимости долейте жидкость, обратитесь к соответствующему разделу.

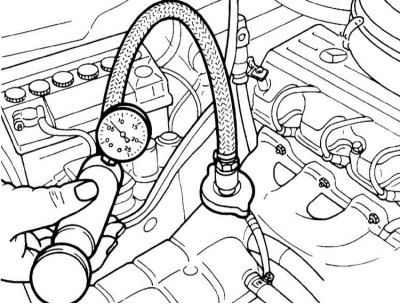

4. Установите прибор для проверки на штуцер для заполнения жидкостью. С помощью насоса прибора создайте давление примерно 1.4 атм. Если давление падает, определите место утечки и устраните негерметичность.

Примечание. иллюстрация носит информативный характер и не может полностью соответствовать рассматриваемой модели.

5. Если давление падает, а утечки жидкости нет, причина может быть во внутренних утечках, например, вследствие повреждения уплотнительной прокладки головки цилиндров или вследствие наличия трещины в корпусе.

Проверка предохранительного клапана



Предохранительный клапан расположен в крышке расширительного бачка. Его задача заключается в открывании системы охлаждения и сливе жидкости при достижении определённого давления.

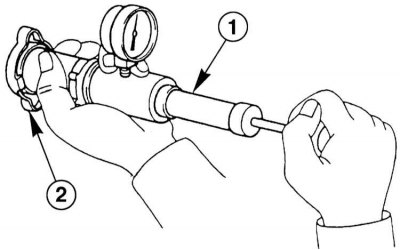

1. Наверните крышку (2) на прибор для контроля (1).


Примечание. иллюстрация носит информативный характер и не может полностью соответствовать рассматриваемой модели.

2. Создайте необходимое давление, указанное в Спецификациях. Предохранительный клапан открывается в две ступени. Вакуумный клапан открывается при создании разрежения.

Примечание. На крышке приведено давление открывания клапана в атм. х 100. Если, например, на крышке стоит «140/200», речь идёт о двухступенчатой крышке и давление открывания клапана составляет 1.4 и 2.0 атм.
