Система Comand
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Обозначения и сокращения на схемах электрооборудования смотрите здесь →

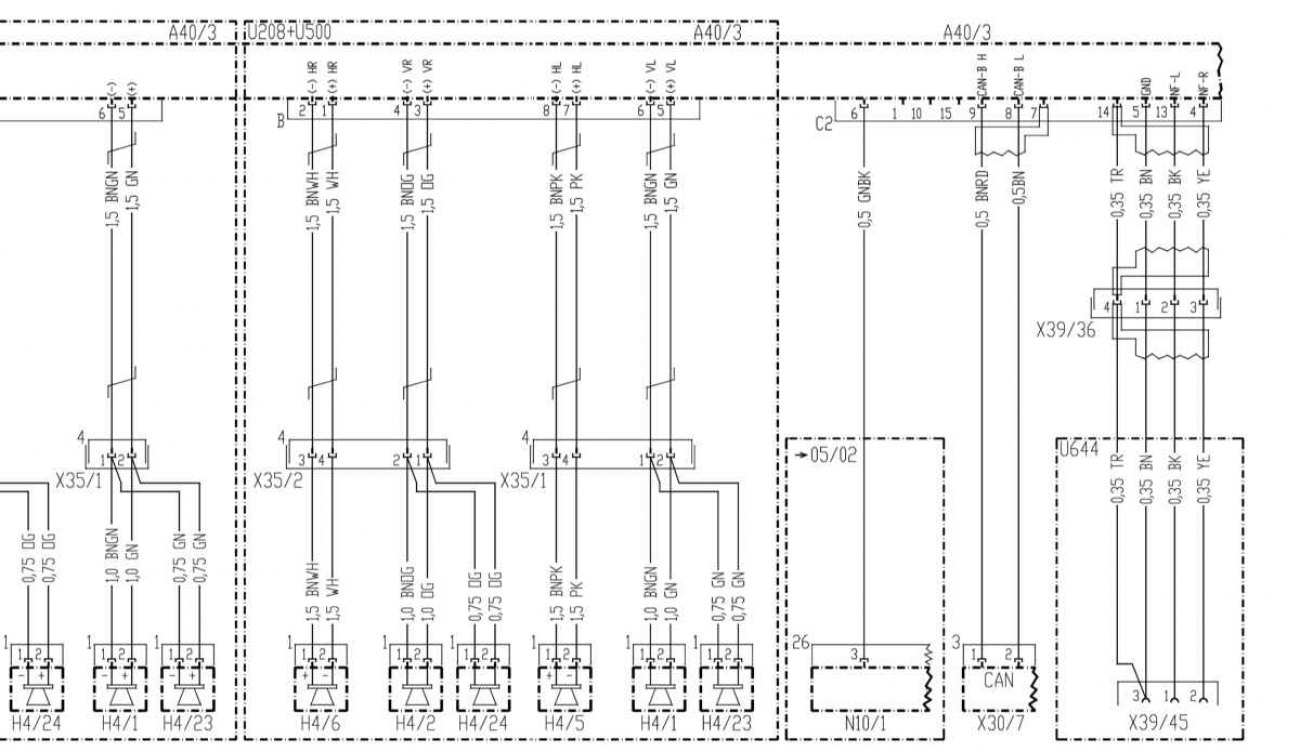

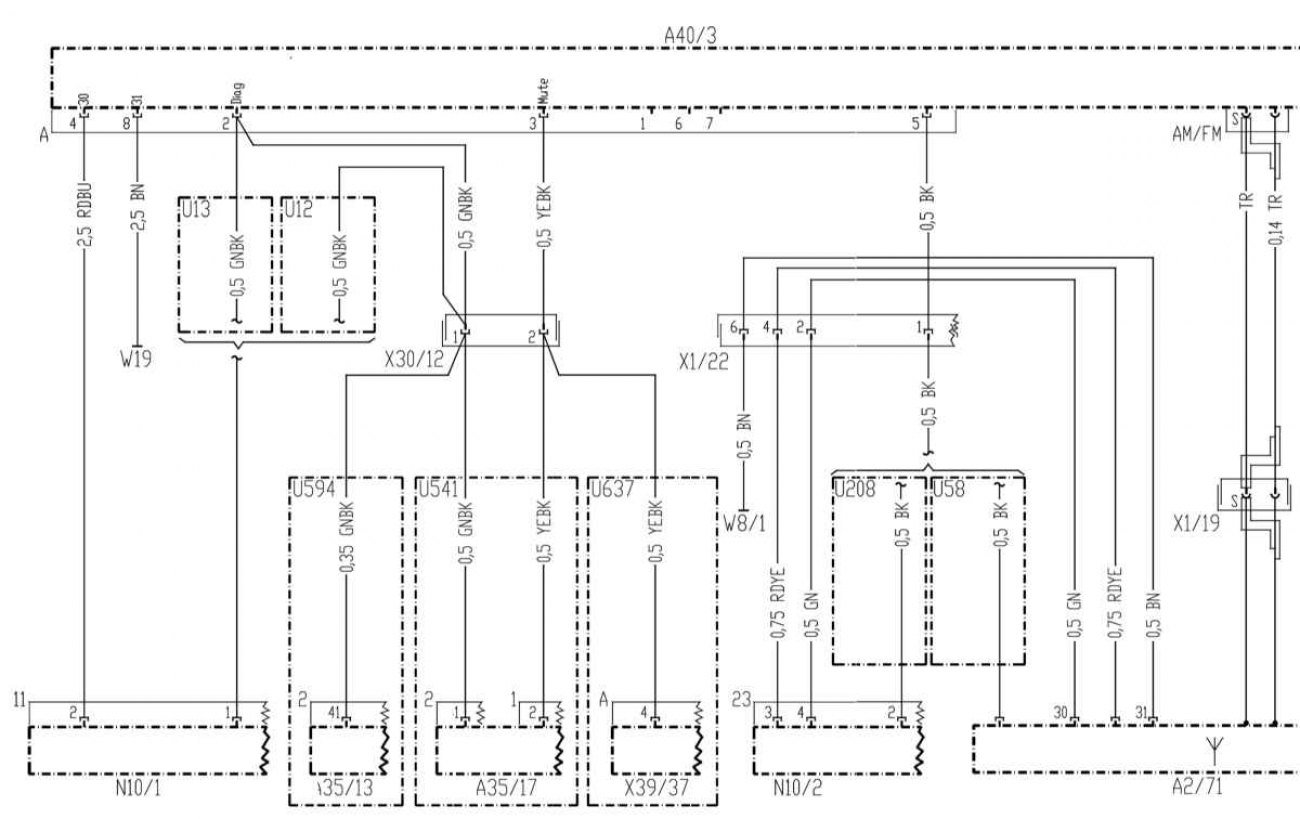

Электросхема системы Comand
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Обозначения и сокращения на схемах электрооборудования смотрите здесь →
