Стержень указателя уровня для проверки находится в моторном отсеке. Здесь заливается также трансмиссионное масло марки ATF.
Уровень масла можно проверять у холодной (около 30°С) и нагретой до рабочей температуры (около 80°С) коробки передач.
1. Остановите автомобиль на ровной поверхности.
2. Оставьте работать двигатель примерно на 1–2 минуты в режиме холостого хода. Установите рычаг селективного выбора в положение "Р", подтяните рычаг ручной стояночной тормозной системы.
3. Запустите двигатель и во время проверки оставьте его работать в режиме холостого хода.
Внимание! При слишком низком уровне масла отчетливо слышно, как засасывается воздух масляным насосом. Из-за этого масло вспенивается, что может при проверке уровня масла привести к получению неправильного результата. В этом случае остановите двигатель и примерно через две минуты долейте немного масла, затем еще раз при работающем двигателе проверьте уровень масла.

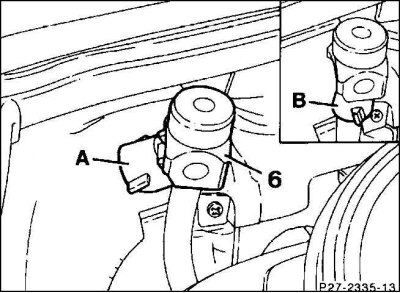

4. Откройте рычаг замкового устройства (6) и извлеките указатель уровня масла.
5. Вытрите указатель уровня масла безворсистой тряпкой, а лучше всего кожей, и вставьте в открытое отверстие замкового устройства до упора.
6. Вытяните указатель уровня масла и считайте уровень масла. Уровень жидкости должен находиться между отметками "min" и "max" соответствующего температурного диапазона.

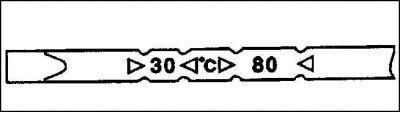

7. Для холодной коробки передач (температура трансмиссионного масла около 30°С) действителен температурный диапазон "30", для нагретой до рабочей температуры коробки передач (температура трансмиссионного масла около 80°С) действителен температурный диапазон "80" на указателе уровня.
Внимание! Слишком малое или слишком большое количество масла отрицательно влияют на функционирование автоматической коробки передач.
8. Старое масло, оставшееся на указателе уровня, одновременно проверьте на внешний вид и запах. Подгорелые фрикционные накладки обуславливают запах гари. Загрязненное масло может быть причиной появления неполадок в системе управления коробкой передач.

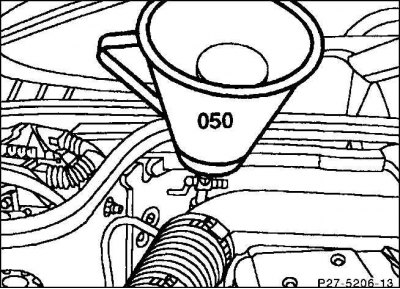

9. Если необходимо долить ATF (аббревиатура ATF (англ.) расшифровывается: "жидкость для автоматических трансмиссий"). Применяйте для этого чистую воронку (050) и сито (сетку фильтра с мелкими ячейками). Все допущенные ATF-масла можно смешивать между собой. Не применяйте дополнительного смазочного материала.
Внимание! Заливайте не слишком много масла. Избыток масла может вызвать неполадки в работе автоматики. В каждом случае нужно сливать избыточное количество масла.
Внимание! Можно применять только ATF-масла, предписанные заводом.
10. Без заливки ATF-масла в преобразователь крутящего момента и в автоматическую коробку передач нельзя запускать двигатель и нельзя буксировать автомобиль. Выжмите ножной тормоз и медленно переключите во все положения рычаг селективного выбора. После этого еще раз проверьте уровень масла.
11. Вставьте до упора указатель уровня масла и заблокируйте его рычагом замкового устройства.
