Рабочий цилиндр сцепления — снятие, разборка и установка

Предупреждение: Тормозная жидкость ядовита: при попадании жидкости на кожу немедленно и тщательно смойте ее: при попадании жидкости в желудок или в глаза срочно обратитесь к врачу. Некоторые типы гидравлической жидкости горючи и могут воспламеняться при контакте с горячими деталями; при обслуживании гидравлической системы разумнее всего считать любую жидкость горючей и принять соответствующие меры предосторожности, как если бы это был бензин. Тормозная жидкость обладает обесцвечивающим эффектом, особенно в отношении пластмасс, поэтому при выплескивании жидкости ее следует смыть с поверхности большим количеством чистой воды. В заключение следует учитывать, что жидкость гигроскопична (она поглощает влагу из воздуха). Старая жидкость может быть загрязнена и непригодна для дальнейшего использования. При доливке или замена жидкости всегда используйте жидкость рекомендуемого типа, и сладите, чтобы жидкость была свежей и хранилась в хорошо закупоренной емкости.

Снятие

1. Затяните стояночный тормоз, затем поднимите домкратом переднюю часть автомобиля и установите его на опоры (см. "Подъем автомобиля и установка на опоры").

2. Действуя с правой стороны автомобиля, расположите емкость под рабочим цилиндром, затем отверните штуцер гидравлической трубки от цилиндра сзади. При желании, можно отсоединить гибкий шланг от металлической трубки. Когда жидкость будет слита, заткните открытые концы трубок / шлангов и рабочего цилиндра.

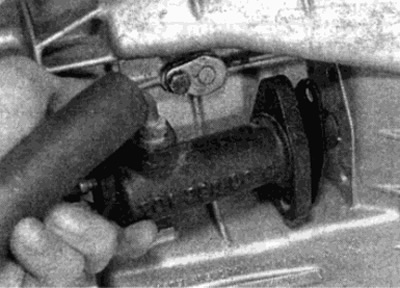

3. Отверните два винта крепления рабочего цилиндра к колоколообраэному корпусу коробки передач, затем снимите цилиндр вместе с толкателем (см. рис. 4.3). Удалите регулировочную шайбу.

Разборка

4. Пользуясь отверткой, аккуратно подцепите кольцо крепления и извлеките толкатель.

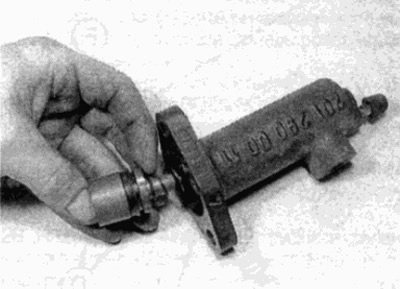

5. Стукните цилиндром о деревянный брусок, чтобы выдвинуть поршень, затем выньте поршень и пружину (см. рис. 4.5, а, б).

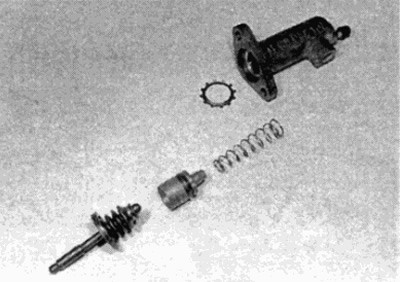

6. Промойте все детали в чистой гидравлической жидкости, затем расположите их для проверки (см. рис. 4.6).



7. Проверьте внутреннюю поверхность цилиндра и поршень. При обнаружении задиров или ступенек выработки замените цилиндр в сборе. Если состояние цилиндра нормальное, следует приобрести ремонтный комплект, состоящий из новых резиновых уплотнений. Никогда не используйте старые уплотнения.

8. Снимите старое уплотнение с поршня и установите новое, пользуясь только пальцами. Чтобы облегчить установку прокладки, смажьте ее чистой гидравлической жидкостью. Убедитесь. что уплотнительная кромка обращена в сторону пружины поршня.

9. Смажьте внутреннюю поверхность цилиндра и вставьте пружину, большими витками в сторону штуцера на цилиндре.

10. Аккуратно вставьте поршень, совместив выступающий конец с центром пружины.

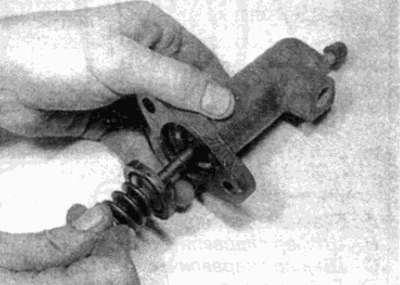

11. При необходимости, установите новое пылезащитное уплотнение на толкатель, затем вставьте толкатель в цилиндр. Конец толкателя с пылезащитным чехлом должен быть обращен в сторону поршня.

12. Надавите новое кольцо крепления на место и протолкните его, чтобы зафиксировать толкатель.

Установка

13. Начинайте установку, расположив регулировочную шайбу стороной с канавкой обращенной в сторону колоколообразного корпуса.

14. Приставьте цилиндр и толкатель к корпусу, убедившись что толкатель совмещается со сферическими углублениями в рычаге выключения сцепления.

15. Установите и затяните болты крепления.

16. Подсоедините трубку и шланг, затем выпустите воздух из гидравлической системы, как описано в параграфе 6.
