Масляный насос и цепь привода — снятие, проверка и установка

0

Масляный насос



Снятие



1. Снимите поддон, как описано в параграфе 11.

2. Отверните болт крепления звёздочки масляного насоса и снимите шайбу. Снимите с оси масляного насоса звёздочку вместе с целью привода.

3. На 5-цилиндровом двигателе отверните от поддерживающего кронштейна болт, крепления трубки забора масла.

4. Отверните три болта крепления масляного насоса к блоку цилиндров и снимите шайбы (см. рис. 12.4). Если требуется, отверните болты крепления и снимите экран масляного насоса.

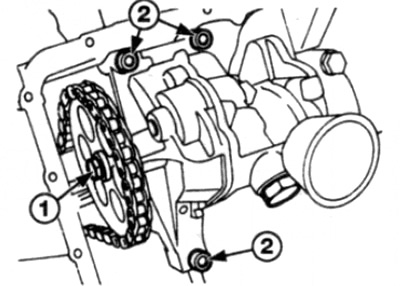

Рис. 12.4 Болт крепления звёздочки масляного насоса (1) и болты крепления масляного насоса (2)


5. Снимите масляный насос с блока цилиндров, учитывая, что он располагается на двух установочных штифтах.

Осмотр



6. За исключением деталей перепускного клапана, масляный насос является герметичным блоком. Порядок снятия перепускного клепана следующий.

7. Выверните пробку клапана. Будьте осторожны, так как она может быть с силой выброшена давлением пружины, когда резьба подойдет к концу.

8. Извлеките пружину, направляющий палец и поршень (см. рис. 12.8).

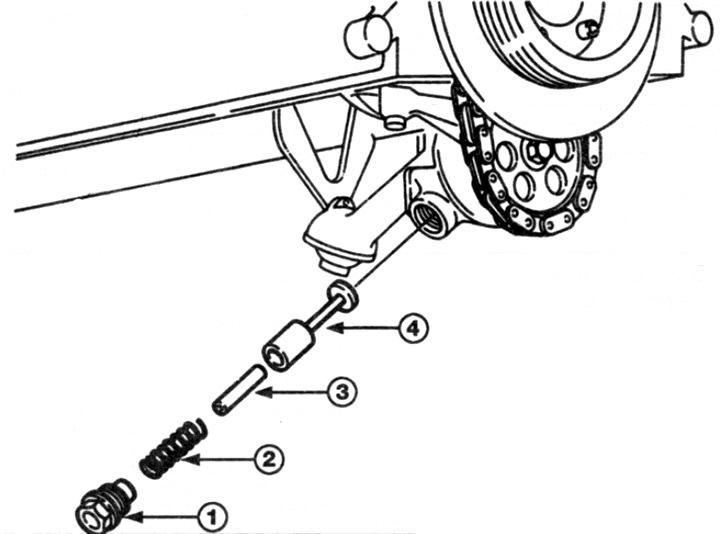

Рис. 12.8 Составные части клапана сброса давления масла
1 Пробка
2 Пружина
3 Направляющий палец
4 Поршень



9. Тщательно протрите все детали и проверьте их состояние. Если имеются признаки сильного износа или повреждения — замените соответствующую деталь, особое внимание обратите на пружину.

10. Соберите детали в порядке, обратном порядку разборки, и затяните пробку с требуемым моментом.

11. На моделях, имеющих креплённый на блоке цилиндров экран масляного насоса, при снятии масляного насоса желательно очистить экран. Просто отверните болты, снимите, очистите и снова закрепите.

12. Установку выполняйте в порядке, обратном порядку снятия, принимая во внимание следующие пункты.
  • а) Заправьте масляный насос, заполнив его чистым моторным маслом.
  • б) Убедитесь, что насос правильно установлен на установочные штифты.
  • в) Затяните болты крепления насоса с требуемым моментом.
  • г) Установите звёздочку выпуклой стороной к насосу.
  • д) Установите поддон, как описано в параграфе 11.

Цепь привода — замена



Внимание: Снятие цепи, выполняемое в описанном ниже порядке, потребует применения переносной электрической шлифовальной машины для того, чтобы разрезать одно из звеньев цепи. Перед началом работы убедитесь, что такой инструмент имеется в наличии, так же как новая цепь и соединительное звено к ней. При замене цепи привода масляного насоса звездочка масляного насоса должна быть также заменена.

13. Снимите поддон, как описано в параграфе 11.

14. Ослабьте болт крепления звёздочки масляного насоса.

15. Используя шлифовальную машину сошлифуйте выступающие оси на одном из звеньев цепи, находящихся на звёздочке - проявляйте большую осторожность, чтобы не повредить звёздочку.


16. Снимите с оси пластину и вытолкните звено цепи назад.

17. Выверните болт крепления звёздочки масляного насоса, снимите шайбу, затем снимите звёздочку с оси насоса.

18. Используя новое звено, соедините конец новой цепи с концом старой таким образом, чтобы при проворачивании двигателя по часовой стрелке) новая цепь прошла бы вверх, обернулась вокруг звездочки коленвала и показалась снизу с другой стороны. Вставьте звено с задней стороны звёздочки и убедитесь, что звено правильно встало на свое место, на этом этапе не ставьте пластину на звено.

19. После этого следует пропустить новую цепь по звёздочкам и направляющим. Во время этой операции существенно соблюдать следующие моменты:
  • а) Поддерживайте натяжение новой цепи, следя за тем, чтобы звенья сохраняли сцепление со звёздочкой коленвала.
  • б) Продвигайте вперед старую цепь, чтобы предотвратить соскальзывание её со звёздочки коленчатого вала или застревание в корпусе.

20. Используя торцевой ключ, подходящий к болту крепления шкива/демпфера к ступице коленчатого вала, медленно проверните коленчатый вал по часовой стрелке, следя при этом за выполнением пунктов, изложенных выше.

21. Когда покажется коней новой цепи, снимите соединительное звено (убедившись в том, что новая цепь в натянутом состоянии, а оставшиеся звенья зацепились за зубья звёздочки) и отсоедините новую цепь от старой. Удалите старую цепь.

22. Совместите оба конца цепи с соединительным звеном, вставив его с обратной стороны звёздочки

23. Установите соединительную пластину и закрепите её, расклепав конец соединительных стержней. Для этого существует специальный инструмент, но удовлетворительного результата можно достичь, пользуясь молотком и металлическим бруском ( или вторым молотком), прижатым с обратной стороны цепи — при этом нужно проявлять большую осторожность, чтобы не повредить цепь или звёздочку.


24. Проверьте, чтобы звено цепи было скреплено в месте соединения без наплывов металла и заусенцев.

25. Наденьте цепь на зубья новой звёздочки масляного насоса.

26. Установите звёздочку на вал выпуклой стороной к насосу.

27. Затяните болт крепления звёздочки с требуемым моментом затяжки

28. Установите поддон, как описано в параграфе 11.
