Обозначения символов на схемах, точки заземления и предохранители

0

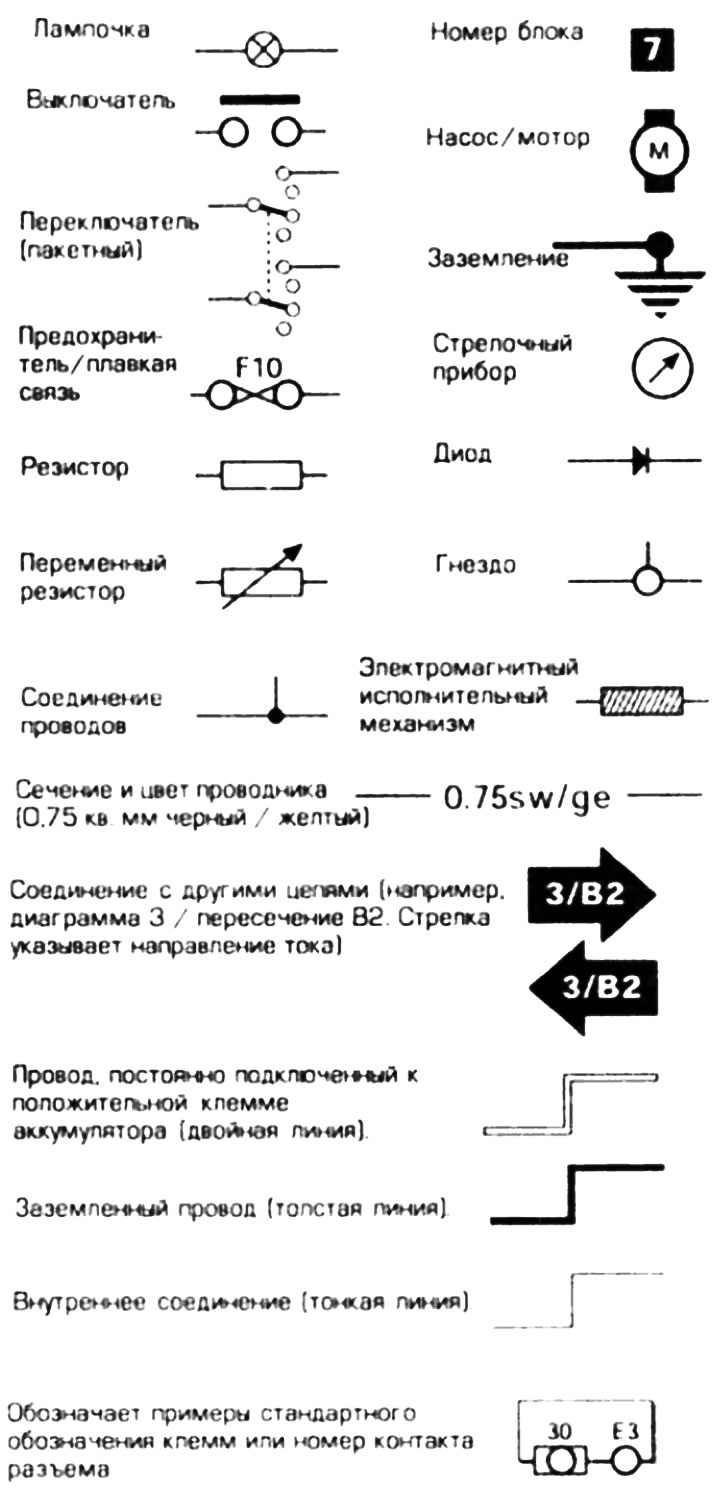

Обозначения символов





Расположение точек заземления


  • Е1 Главное заземление (за щитком приборов)
  • Е2 Переднее правое (на узле света)
  • Е3 Переднее левое на арке колеса (катушка зажигания)
  • Е4 Переднее освещение потолка
  • Е6 Заднее левое (зашитный чехол колесной арки)
  • Е7 Заднее правое (защитный чехол колесной арки)
  • Е9 Переднее левое (на блоке освещения)
  • Е10 Аккумуляторная батарея
  • Е11 Двигатель
  • Е12 Центральной пульт
  • Е14 Кронштейн гидравлического узла

Цвет проводов


  • bl Синий
  • br Коричневый
  • el Слоновая кость
  • ge Желтый
  • gn Зеленый
  • gr Серый
  • nf Бесцветный
  • rs Розовый
  • rt Красный
  • sw Черный
  • vi Фиолетовый
  • ws Белый

Предохранители



№ТокЦветЦель
F116КрасныйЭлектродвигатель отопителя (кондиционера)
F28БелыйЭлектроника карбюратора, обогреватель омывателя
F316КрасныйЭлектродвигатель радиатора, магнитное сцепления
F48БелыйПравый верхний сеет фар и аварийный свет
F58БелыйЛевый верхний свет
F616КрасныйОбогреватель заднего стекла
F716КрасныйСтеклоподъемник
F816КрасныйСтеклоподъемник
F98БелыйСтол-сигнал фонари заднего хода, щиток приборов, движение с постоянной скоростью
F108БелыйЭлектромагнитное сцепление. обогреватель сопла омывателя, электрические зеркала
F118БелыйУказатели поворотов, звуковой сигнал
F128БелыйЗадний плафон внутреннего освещения, электрическая антенна, репе стеклоподъемника, центральный замок, радио, регулировка сиденья
F138БелыйКлемма 6 диагностической розетки освещение аварийное, передний плафон внутреннего освещения часы, освещение багажника
F148БелыйПравый стояночный / задний габаритный фонарь, подсветка, освещение номерного знака, подсветка щитка приборов
F158БелыйЛевый стояночный / задний габаритный фонарь
F168БелыйПротивотуманные фары
F178БелыйПравый ближний свет
F108БелыйЛевый ближний свет
F1916КрасныйОсвещение перчаточного ящика, прикуриватель, обогреватель заднего стекла, радио и по
F208БелыйЭлектродвигатель стеклоочистителя, насос омывателя, прерыватель света фар
