Наконечник поперечной рулевой тяги — снятие и установка

0

Снятие



1. Отметьте краской положение переднего колеса на ступице. Это позволит при сборке установить отбалансированное колесо в прежнее положение.

2. Ослабьте болты крепления колеса. Автомобиль при выполнении этой операции должен стоять на колесах.

3. Установите перед автомобиля на козлы и, вывинтив колесные болты, снимите колесо.

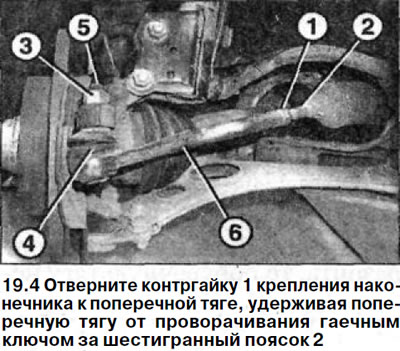

4. Отверните контргайку 1 крепления наконечника к поперечной тяге. При этом удерживайте поперечную тягу от проворачивания гаечным ключом за шестигранный поясок 2 (см. иллюстрацию).



5. Отвинтите самоконтрящуюся гайку 3 с пальца 5 шаровой опоры наконечника поперечной рулевой тяги. При этом палец 5 шаровой опоры удерживайте от проворачивания накладным гаечным ключом. Самоконтрящуюся гайку 3 полностью не отвинчивайте, а оставьте на конце шарового пальца.

В этом положении гайка будет служить опорой для съемника наконечника поперечной рулевой тяги и предотвратит повреждение резьбы на пальце шаровой опоры (см. иллюстрацию 19.4).

6. Выпрессуйте палец шаровой опоры наконечника поперечной рулевой тяги из рычага на поворотном кулаке с помощью обычного съемника и полностью отвинтите самостопорящуюся гайку.


7. Отметьте монтажное положение наконечника поперечной рулевой тяги 6 на самой тяге; проведя по обеим деталям линию мелом или фломастером (см. иллюстрацию 19.4).

8. Отвинтите наконечник от поперечной тяги. При этом сосчитайте количество оборотов и запишите полученное значение, чтобы впоследствии наконечник навинтить таким же числом оборотов.

Установка



9. Привинтите наконечник к поперечной рулевой тяге, сделав столько же оборотов, что и при снятии.

10. Закрепите наконечник на поперечной рулевой тяге с помощью контргайки, совместив нанесенные перед снятием метки. Контргайку затяните с моментом 50 Нм, удерживая тягу от проворачивания гаечным ключом за шестигранник.

Внимание! При затягивании контргайки не допускайте перекручивания манжеты рулевого механизма.

11. Почистите посадочный конус пальца шаровой опоры.

12. Установите палец шаровой опоры наконечника в рычаг поворотного кулака и новой самостопорящейся гайкой закрепите палец в отверстии рычага, затянув её с приложением момента 30 Нм. После этого гайку доверните гаечным ключом на 90° (1/4 оборота).

13. Установите переднее колесо в соответствии с нанесенными при снятии метками. Перед этим смажьте посадочное седло диска колеса на ступице тонким слоем смазки для подшипников. Болты крепления колеса не смазывайте. Ввинтите болты крепления колес и опустите автомобиль. Затяните гайки в перекрестном порядке с моментом 110 Нм.

14. Произведите в мастерской проверку и регулировку развала и схождения колес, если в этом будет необходимость.
